Productbeschrijving:
De Norgren B07 en B68G series zijn geïntegreerde filterregelaarunits, ontworpen om de functies van filtratie en drukregeling te combineren in één compacte behuizing. Deze units verwijderen effectief vloeibaar water en vaste verontreinigingen uit persluchtleidingen, terwijl ze zorgen voor een nauwkeurige regeling van de downstream druk.

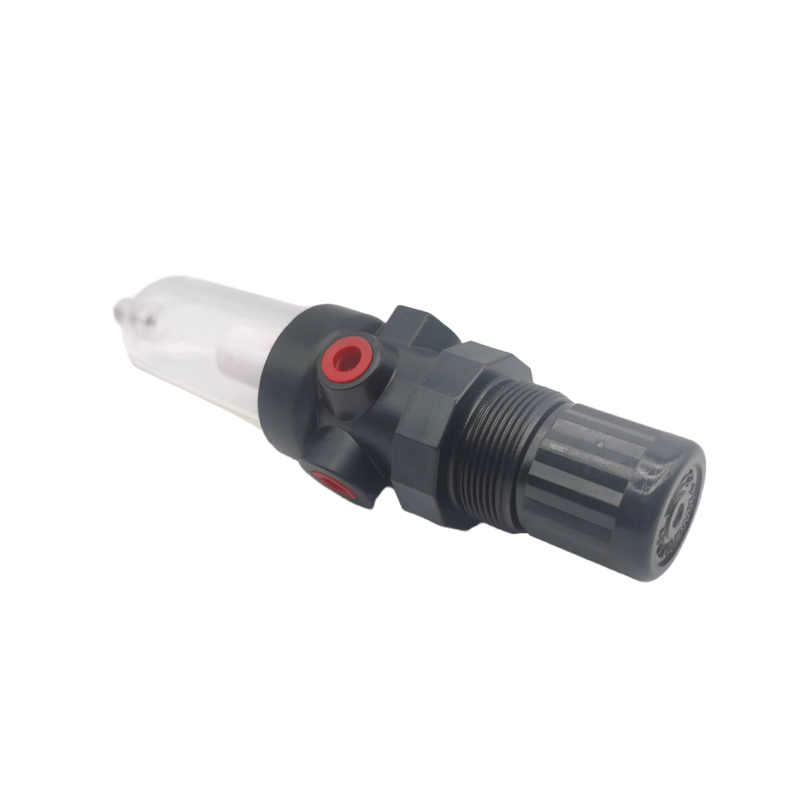

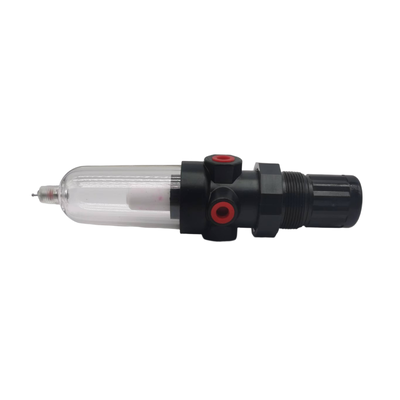

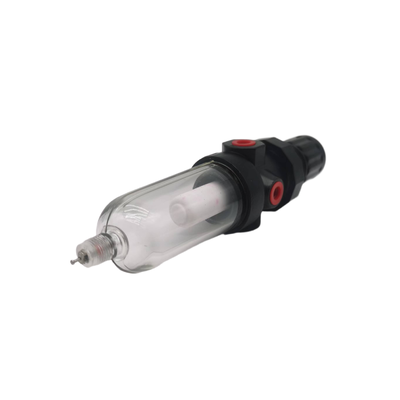

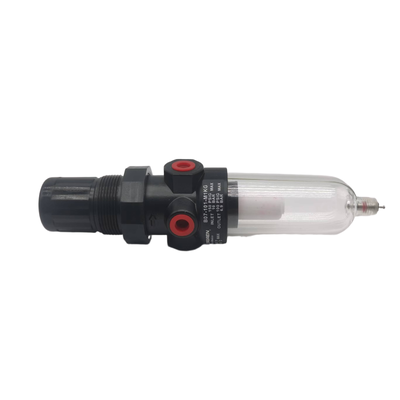

De B07 serie is een reeks miniatuur filterregelaars, speciaal ontworpen voor installaties met beperkte ruimte. Het heeft een duurzame zinklegering behuizing en een transparante polycarbonaat kom die 360-graden zicht biedt. Bovendien bevat de serie een niet-stijgende instelknop met een klikmechanisme voor veilige en eenvoudige drukinstellingen. Verkrijgbaar met G1/8 en G1/4 poortmaten, kan de B07 serie debieten leveren tot 24 SCFM (11 dm³/s), met instelbereiken voor de uitlaatdruk tussen 0,3 en 7 bar of 0,3 en 10 bar.
Aan de andere kant is de B68G serie geïntegreerd in het Olympian Plus plug-in systeem, wat modulaire installatie en verwijdering vereenvoudigt. Deze units worden geleverd met een aluminium behuizing en een aluminium kom, die is voorzien van een prismatische vloeistofniveau-indicator voor gemakkelijke monitoring. De B68G serie is verkrijgbaar met G3/4, G1 en G1-1/2 poortopties. Het ondersteunt hogere debieten tot 440 SCFM (207,7 dm³/s), heeft een instelbereik voor de uitlaatdruk van 0,4 tot 8 bar en kan een maximale inlaatdruk van 17 bar aan.
Kenmerken:
Geïntegreerde Filter en Regelaar
De geïntegreerde filter- en regelaarunit combineert deeltjesfiltratie en drukregeling in één compact apparaat. Dit ontwerp helpt waardevolle installatieruimte te besparen en zorgt voor een efficiënte werking van het systeem.
Filtratie Opties
Er zijn twee filtratiegraden beschikbaar om aan verschillende eisen te voldoen: 5 µm en 40 µm gesinterde polypropyleen filterelementen. Beide opties verwijderen effectief verontreinigingen en zorgen voor een schone, betrouwbare luchtstroom.
Afvoerconfiguraties
Gebruikers kunnen kiezen tussen handmatige en automatische afvoeropties, waardoor condensverwijdering gemakkelijk en aanpasbaar is aan verschillende systeembehoeften.
Komtypes voor Zichtbaarheid en Duurzaamheid
De transparante polycarbonaat kom (model B07) biedt 360-graden zicht op het condensniveau, wat gemakkelijke monitoring mogelijk maakt. Voor zwaardere omgevingen biedt de aluminium kom met een prismatische vloeistofniveau-indicator (model B68G) verbeterde duurzaamheid en duidelijke indicatie van het vloeistofniveau.
Instel- en Drukfuncties
De niet-stijgende instelknop bevat een klikmechanisme om onbedoelde drukveranderingen te voorkomen. Bovendien zorgt het ontlastende ontwerp ervoor dat de downstream druk veilig kan afnemen wanneer het systeem doodloopt.
Compact en Modulair Ontwerp
Het compacte miniatuurontwerp van het B07 model is ideaal voor krappe ruimtes in kleine pneumatische systemen. Ondertussen ondersteunt het Olympian Plus plug-in systeem van het B68G model snelle, modulaire installatie en verwijdering, wat onderhoud en systeemuitbreiding vereenvoudigt.
Prestatiespecificaties
Het B68G model levert een hoge debietcapaciteit tot 440 SCFM, waardoor het geschikt is voor veeleisende toepassingen die grote debieten vereisen. Maximale inlaatdrukken zijn 10 bar voor de B07 en 17 bar voor de B68G. Ondersteunde temperatuurbereiken zijn -34°C tot +50°C voor de polycarbonaat kom (B07) en -20°C tot +80°C voor de aluminium kom (B68G).
Extra Kenmerken
Volledige doorstroommeterpoorten zijn aanwezig op deze units, waardoor drukmonitoring mogelijk is zonder de luchtstroom te beperken, wat zorgt voor optimale systeemprestaties.
Technische Parameters:
| Filtratiegraden |
5 µm, 40 µm |
| Bedrijfstemperatuur |
-34°C Tot +50°C |
| Afvoertypes |
Handmatig, Automatisch |
| Elastomeren |
Nitril, Synthetisch Rubber |
| Manometerpoort |
Rc 1/8 |
| Kom Materiaal |
Polycarbonaat, Aluminium |
| Behuizingsmateriaal |
Zinklegering, Aluminium |
| Poortmaten |
G1/8, G1/4, G3/4, G1, G1-1/2 |
Toepassingen:
Industriële Automatisering
In industriële automatisering is een schone en goed gereguleerde luchttoevoer cruciaal voor pneumatische actuatoren, kleppen en cilinders. Dit zorgt voor optimale prestaties en een lange levensduur van de apparatuur.
Verpakkingsmachines
Pneumatische componenten die worden gebruikt in verpakkings- en vulapparatuur vereisen bescherming om efficiëntie en betrouwbaarheid te behouden. Adequate luchtbehandeling beschermt deze componenten tegen verontreinigingen.
Materiaalbehandeling
Voor transportbanden, pick-and-place units en diverse transportsystemen speelt voorbereide lucht een cruciale rol. Het garandeert een soepele werking door storingen te voorkomen die worden veroorzaakt door onzuiverheden of onjuiste druk.
Persluchtdistributie
Op het punt van gebruik zijn filtratie en regeling van perslucht essentieel om ervoor te zorgen dat gereedschappen en apparatuur effectief en zonder schade werken als gevolg van onreine of onjuist onder druk staande lucht.
Algemene Pneumatische Systemen
In productiefaciliteiten is het verwijderen van verontreinigingen en het regelen van de druk binnen pneumatische systemen essentieel om een consistente productkwaliteit te handhaven en de levensduur van het systeem te verlengen.
Textielmachines
Textielproductie is afhankelijk van pneumatische besturingen die schone, gefilterde en gereguleerde lucht vereisen om correct te functioneren, en ondersteunt zo de algehele kwaliteit van de geproduceerde stoffen.
Automotive Productie
In de auto-industrie is luchtvoorbereiding cruciaal in spuitcabines, assemblagelijnen en testapparatuur om precisie te garanderen en defecten in de eindproducten te verminderen.
Ondersteuning en Services:
Onze Pneumatische Filterregelaar Smeereenheden (FRL) zijn ontworpen om optimale prestaties en een lange levensduur van uw pneumatische systemen te garanderen door een schone, gereguleerde en gesmeerde luchttoevoer te leveren. Om de efficiëntie van uw FRL te handhaven, wordt regelmatige inspectie en onderhoud aanbevolen.
Voor technische ondersteuning verwijzen wij u naar de producthandleiding voor gedetailleerde installatie-instructies, tips voor probleemoplossing en onderhoudsrichtlijnen. Zorg ervoor dat het filterelement periodiek wordt gereinigd of vervangen om te voorkomen dat verontreiniging de systeemprestaties beïnvloedt. Controleer de regelaar op de juiste drukinstellingen en pas deze indien nodig aan uw toepassingsvereisten aan. De smeerder moet worden gevuld met de juiste pneumatische olie en worden gemonitord om het juiste smeerniveau te handhaven.
Als u problemen ondervindt met de FRL-unit, controleer dan de kwaliteit en druk van de luchttoevoer, inspecteer alle aansluitingen op lekken en bevestig dat de unit in de juiste oriëntatie is geïnstalleerd. Raadpleeg voor geavanceerde probleemoplossing de technische documentatie of ondersteuningsbronnen die door de fabrikant worden verstrekt.
Ons ondersteuningsteam zet zich in om u te helpen met al uw technische vragen of servicebehoeften met betrekking tot uw Pneumatische Filterregelaar Smeereenheid. Wij raden aan om originele vervangingsonderdelen en accessoires te gebruiken om compatibiliteit te garanderen en de garantie te behouden.
Regelmatig onderhoud en naleving van de operationele richtlijnen helpen de betrouwbaarheid en levensduur van uw Pneumatische Filterregelaar Smeereenheid te maximaliseren.
Verpakking en Verzending:
Productverpakking: De Pneumatische Filterregelaar Smeereenheid is veilig verpakt in een stevige, industriële kartonnen doos om bescherming tijdens transport te garanderen. Binnenin is het product gedempt met schuiminzetstukken en plastic folie om schade door schokken en trillingen te voorkomen. Elke verpakking bevat de hoofdunit, de installatiehandleiding en de benodigde fittingen, allemaal netjes georganiseerd om het uitpakken en installeren te vergemakkelijken.
Verzending: Wij bieden betrouwbare verzendopties met tracking voor de Pneumatische Filterregelaar Smeereenheid. Producten worden binnen 1-2 werkdagen na orderbevestiging verzonden. Verzendmethoden omvatten standaard grondtransport en versnelde opties voor dringende behoeften. De verpakking is ontworpen om te voldoen aan internationale verzendnormen, wat een veilige levering aan binnenlandse en internationale bestemmingen garandeert.
