Productbeschrijving:
De Norgren B07- en B68G-series bestaan uit geïntegreerde filterregulatie-eenheden die zijn ontworpen om filtratie en drukregulatie te combineren in één compact behuizing.Deze eenheden elimineren effectief vloeibaar water en vaste verontreinigingen uit persluchtleidingen, waarbij tegelijkertijd een nauwkeurige controle van de druk stroomafwaarts wordt gewaarborgd.

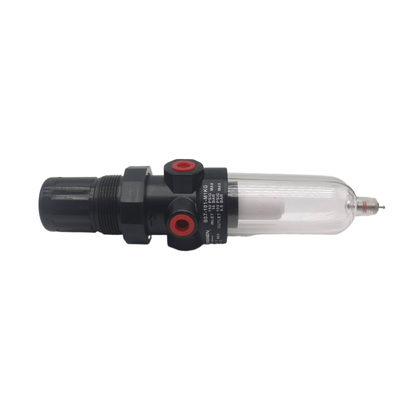

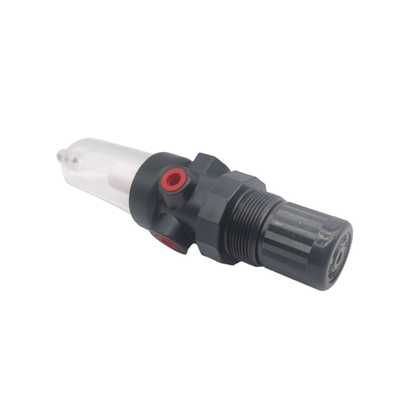

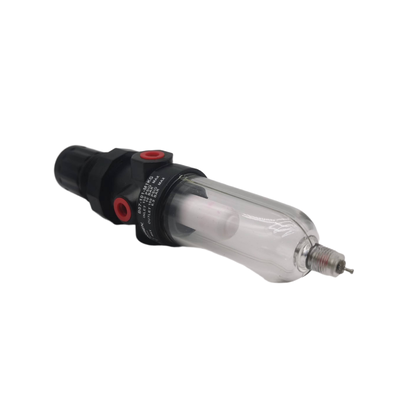

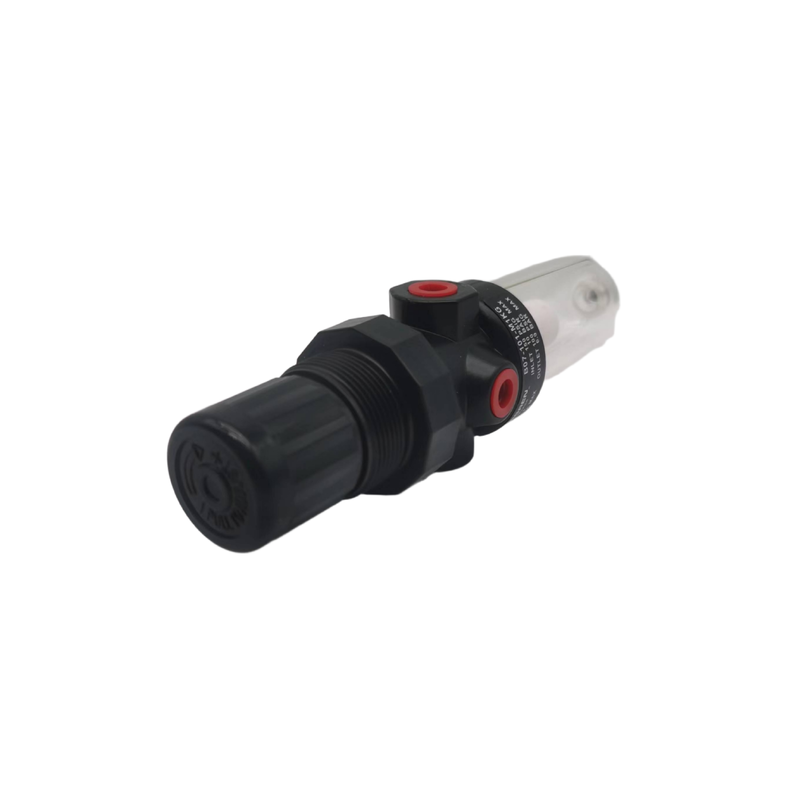

De B07-serie is een reeks miniatuurfilterregulators die zijn ontworpen voor installaties met beperkte ruimte.Het is voorzien van een duurzame zinklegering en een transparante polycarbonaat kom die 360 graden zicht biedtBovendien bevat de serie een niet-opstaande aanpassingsknop met een snap-action vergrendeling voor een handige en betrouwbare drukinstelling.met een draagkracht van maximaal 24 SCFM (11 dm3/s)De uitlaatdruk kan worden ingesteld op 0,3 tot 7 bar of 0,3 tot 10 bar.
Aan de andere kant behoort de B68G-serie tot het Olympian Plus-plug-in-systeem, dat een snelle installatie en verwijdering van modules mogelijk maakt.Deze eenheden zijn gebouwd met een aluminium carrosserie en een bijbehorende aluminium kom met een prismatische vloeistofniveau-indicatorDe B68G-serie biedt plaats voor aanzienlijk hogere doorstroming, tot 440 SCFM (207,7 dm3/s), met een uitlaatdruk aanpassingsbereik van 0.4 tot en met 8 bar en een maximale inlaatdruk van 17 bar.
Kenmerken:
Geïntegreerd filter en regulator
Dit apparaat combineert deeltjesfiltratie en drukregulatie in één compacte eenheid, waardoor waardevolle installatieruimte effectief wordt bespaard zonder afbreuk te doen aan de prestaties.
Filteringsopties
Het biedt twee filtratieklassen, met ofwel 5 μm of 40 μm gesinterd polypropyleenfilterelementen.
Drainconfiguratie
Gebruikers kunnen kiezen tussen handmatige of automatische afvoeropties, waardoor handige methoden voor het verwijderen van condensat worden aangeboden op basis van specifieke toepassingsvereisten.
Visuele bewakingsfuncties
De transparante polycarbonaatkom (B07) biedt 360° zicht op de condensatniveaus, waardoor een gemakkelijke en betrouwbare controle mogelijk is.de aluminium kom met een prismatische vloeistofniveau-indicatorlens (B68G) biedt een verbeterde duurzaamheid die geschikt is voor moeilijke omgevingsomstandigheden.
Gebruikersvriendelijke aanpassingen
De regelaar is uitgerust met een niet-opstaande aanpassingsknop met een snap-action vergrendelingsmechanisme, waardoor toevallige drukveranderingen worden voorkomen en een stabiele en veilige werking wordt gewaarborgd.
Ontwerp van drukverlichting
Het ontlastende ontwerp maakt het mogelijk om de druk stroomafwaarts te verminderen wanneer het systeem doodloopt, waardoor het systeembalans en de veiligheid worden gehandhaafd.
Compact en modulair ontwerp
Het B07-model beschikt over een compacte miniatuur vormfactor die ideaal is voor krappe ruimtes in kleine pneumatische systemen.die een snelle modulaire installatie en verwijdering mogelijk maakt, waardoor het onderhoud en de toekomstige uitbreiding van het systeem gemakkelijker worden.
Prestatiespecificaties
Het B68G-model ondersteunt een hoge stroomcapaciteit tot 440 SCFM, geschikt voor veeleisende toepassingen met grote stroom.Temperatuurbereiken verschillen per model, waarbij de B07 tussen -34°C en +50°C en de B68G tussen -20°C en +80°C werkt.
Aanvullende kenmerken
Volledige stroomafmeters zijn ingebouwd om drukbewaking mogelijk te maken zonder de luchtstroom te beperken, waardoor de operationele efficiëntie en het gemak worden verbeterd.
Technische parameters:
| Drain Types |
Handmatig, automatisch |
| Elastomeren |
Nitril, synthetisch rubber |
| Gevelspoort |
Rc 1/8 |
| Materiaal van de schaal |
Polycarbonaat, aluminium |
| Filtratieklassen |
5 μm, 40 μm |
| Werktemperatuur |
-34°C tot +50°C |
| Grootte van de haven |
G1/8, G1/4, G3/4, G1, G1-1/2 |
| Materiaal van het lichaam |
Zinklegering, aluminium |
Toepassingen:
Industriële automatisering
In de industriële automatisering is het van cruciaal belang een schone en goed gereguleerde luchtvoorziening te bieden, zodat pneumatische aandrijvingen, kleppen,en cilinders die worden gebruikt in verschillende geautomatiseerde processen.
Verpakkingsmachines
Pneumatische onderdelen in verpakkings- en vulapparatuur vereisen een doeltreffende bescherming.Een goede luchtbehandeling helpt de betrouwbaarheid en levensduur van deze componenten te behouden door verontreiniging te voorkomen en de druk te reguleren.
Materiaalbehandeling
De voorbereiding van de lucht speelt een belangrijke rol bij de werking van transportvoertuigen, pick-and-place-eenheden en andere hanteringssystemen.Het garanderen van een schone en gecontroleerde luchttoevoer verbetert de efficiëntie en precisie van deze materialenbehandelingsprocessen.
Distributie van de gecomprimeerde lucht
Op het gebruikspunt zijn filtratie en regulering van de perslucht essentieel voor gereedschappen en apparatuur.Deze lokale luchtbehandeling garandeert een consistente werking en beschermt de machine tegen schade veroorzaakt door onzuiverheden of verkeerde drukniveaus.
Algemene pneumatische systemen
In productiefaciliteiten is het verwijderen van verontreinigende stoffen en de controle van de druk van fundamenteel belang voor het onderhoud van effectieve pneumatische systemen.Schone lucht en een goede regulering voorkomen stilstandstijden en verlengen de levensduur van pneumatische toestellen.
Textielmachines
De textielproductie is afhankelijk van pneumatische besturing, waarbij schone, gefilterde en gereguleerde lucht vereist is.
Vervaardiging van auto's
In de automobielindustrie is luchtvoorbereiding van cruciaal belang op verschillende gebieden, zoals lakerijen, assemblagelijnen en testapparatuur.Schone en gereguleerde perslucht draagt bij aan hoogwaardige afwerkingen en nauwkeurige assemblageprocessen.
Ondersteuning en diensten:
Onze Pneumatic Filter Regulator Lubricator (FRL) -eenheden zijn ontworpen om optimale prestaties en levensduur van uw pneumatische systemen te garanderen door een schone, gereguleerde en gesmeerde luchttoevoer te bieden.Voor technische ondersteuning, zie de producthandleiding voor installatierichtlijnen, onderhoudsprocedures en tips voor het oplossen van problemen.
Het regelmatig onderhoud van de FRL-eenheid omvat het controleren en vervangen van filterelementen, het afvoeren van opgehoopt water uit de kom en het aanvullen van het smeermiddel met de juiste olie.Zorg ervoor dat de luchtdrukinstellingen binnen het in de productdocumentatie gespecificeerde aanbevolen bereik liggen om schade of een suboptimale werking te voorkomen.
Als u problemen ondervindt, zoals drukdruppels, luchtlekken of onvoldoende smering, controleer dan alle verbindingen en controleer de eenheid op slijtage of beschadiging.Er zijn vervangende onderdelen en accessoires beschikbaar om de prestaties van de eenheid te handhaven..
Onze technische ondersteuning helpt u bij het selecteren van producten, installatie en het oplossen van problemen.raadpleeg de gedetailleerde FAQ-sectie of productbronnen op onze website.
Verpakking en verzending:
Verpakking:De Pneumatic Filter Regulator Lubricator is veilig verpakt om bescherming te garanderen tijdens het vervoer.De verpakking bevat een duidelijk etiket met productgegevensEen aantal eenheden zijn verpakt in een grotere doos met dempingsmateriaal om verplaatsing en beschadiging te voorkomen.
Vervoer:Het product wordt verzonden via betrouwbare koeriersdiensten met trackingopties.Alle zendingen worden voor verzending zorgvuldig geïnspecteerd om kwaliteit en volledigheid te garanderenInternationale verzending wordt ondersteund met passende douane documentatie om een soepele levering te vergemakkelijken.
