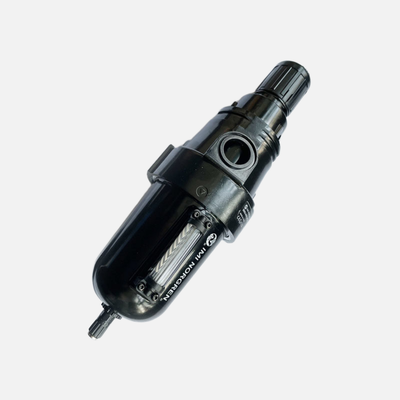

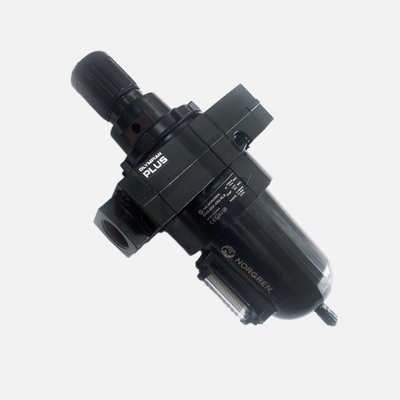

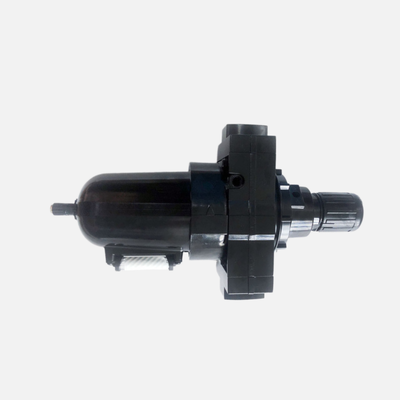

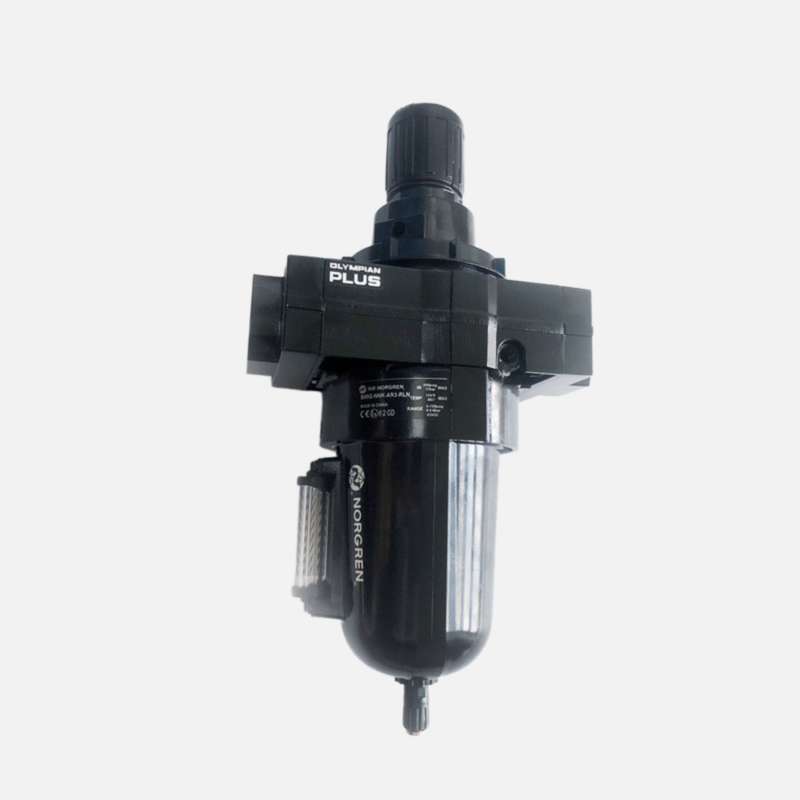

NORGREN B68G‐6GK‐AR3‐RLN B68G‐NNK‐MR3‐RLN Olympian Plus Filter‐Regulator Aluminium Bowl Auto‐Manual Drain 40μm Non-Rising Lock Knob Max 17Bar

Productbeschrijving:

De Norgren B07- en B68G-series zijn geïntegreerde filterregulatie-eenheden die filtratie en drukregulatie naadloos combineren in een enkele, compacte behuizing.Deze eenheden zijn ontworpen om vloeibare water en vaste verontreinigende stoffen efficiënt uit persluchtleidingen te verwijderen en tegelijkertijd een nauwkeurige controle van de druk stroomafwaarts te garanderen.

De B07-serie is een miniatuur reeks filterregulators die speciaal zijn ontworpen voor installaties met beperkte ruimte.Het is voorzien van een duurzame zinklegering en een transparante polycarbonaat kom die 360 graden zicht biedtBovendien is de B07 uitgerust met een niet-opstaande aanpassingsknop met snap-action vergrendeling voor veilige drukinstellingen.Deze serie ondersteunt de doorstroming tot 24 SCFM (11 dm3/s) en biedt een uitlaatdrukregeling van 0.3 tot 7 bar of 0,3 tot 10 bar.

De B68G-serie maakt daarentegen deel uit van het Olympian Plus-plug-in-systeem van Norgren, dat snelle modulaire installatie en verwijdering vergemakkelijkt.Deze eenheden zijn gebouwd met een aluminium lichaam en een aluminium kom met een prismatische vloeistofniveau indicator voor gemakkelijke monitoringDe B68G-serie is verkrijgbaar met grotere poorten, waaronder G3/4, G1 en G1-1/2, en is in staat om de doorstroming te verwerken tot 440 SCFM (207,7 dm3/s).Het biedt een bereik van uitlaatdrukregeling van 0.4 tot en met 8 bar en ondersteunt een maximale inlaatdruk van 17 bar.

Kenmerken:

Het geïntegreerde filter en regulator combineert deeltjesfiltratie en drukregulatie in één compacte eenheid.Dit ontwerp helpt waardevolle installatieruimte te besparen en zorgt tegelijkertijd voor efficiënte systeemprestaties.

Het is verkrijgbaar in twee verschillende filtratieklassen, met ofwel 5 μm of 40 μm gesinterd polypropyleenfilterelement.Deze filters verwijderen effectief verontreinigende stoffen om de installatie te beschermen.

Gebruikers kunnen kiezen tussen handmatige en automatische afvoeropties, waardoor flexibiliteit wordt geboden voor een handige verwijdering van condensat op basis van specifieke toepassingsbehoeften.

Het model B07 bevat een transparante polycarbonaatkom die 360° zicht op de condensatniveaus biedt, waardoor de monitoring eenvoudig en probleemloos is.

Voor meer veeleisende omgevingen beschikt het B68G-model over een duurzame aluminium kom voorzien van een prismatische vloeistofniveau-indicatorlens, die een betrouwbare prestatie garandeert onder moeilijke omstandigheden.

De eenheid is voorzien van een niet-opstaande regelknoop met een snap-action vergrendelingsmechanisme, waardoor toevallige veranderingen van de ingestelde druk worden voorkomen.

Het verlichtingsontwerp maakt het mogelijk om de druk stroomafwaarts te verminderen wanneer het systeem doodloopt, waardoor de bedrijfsveiligheid en flexibiliteit worden verbeterd.

Het compacte miniatuurontwerp van het model B07 is ideaal voor krappe ruimtes, waardoor het vooral geschikt is voor kleine pneumatische systemen.

Het Olympian Plus Plug-In-systeem, dat in het B68G-model is opgenomen, maakt snelle modulaire installatie en verwijdering mogelijk.

De B68G beschikt ook over een hoge stroomcapaciteit van maximaal 440 SCFM, die geschikt is voor veeleisende toepassingen die grote luchtstromen vereisen.

De maximale inlaatdruk varieert per model: 10 bar voor de B07 en 17 bar voor de B68G, waardoor er opties zijn voor verschillende drukvereisten.

Deze apparaten werken in een breed temperatuurbereik. De polycarbonaat kom van de B07 ′ ondersteunt temperaturen van -34 °C tot +50 °C, terwijl de aluminium kom van de B68 G ′ tussen -20 °C en +80 °C functioneert.

Ten slotte zijn er volledige stroommeterpoorten, waardoor een nauwkeurige drukbewaking mogelijk is zonder enige beperking van de luchtstroom binnen het systeem.

Technische parameters:

Toepassingen:

In het domein van de industriële automatisering is het essentieel om een schone en gereguleerde luchtvoorziening te bieden aan pneumatische aandrijvingen, kleppen en cilinders.Dit zorgt voor optimale prestaties en levensduur van de apparatuur die in geautomatiseerde processen wordt gebruikt.

Verpakkings- en vulmachines zijn sterk afhankelijk van pneumatische componenten.

Pneumatische systemen die worden gebruikt in transportvoertuigen, pick-and-place-eenheden en verschillende hanteringssystemen vereisen goed voorbereide lucht.Een goede luchtvoorbereiding zorgt voor een soepele en efficiënte beweging van materiaal en het verwerken van werkzaamheden.

Op het punt van gebruik zijn filtratie en regulering van de perslucht van cruciaal belang voor gereedschappen en apparatuur.

In alle productiefaciliteiten hebben algemene pneumatische systemen baat bij het verwijderen van verontreinigende stoffen en een nauwkeurige drukregeling.Dit draagt bij tot de algehele efficiëntie en veiligheid van de productieprocessen.

Textielproductieapparatuur met pneumatische bediening vereist luchtfiltratie en -regulatie, waardoor de prestaties stabiel blijven en gevoelige onderdelen in de textielmachine worden beschermd.

In de automobielindustrie is een goede luchtvoorbereiding cruciaal in verschillende stadia, zoals lakerijen, assemblagelijnen en testapparatuur.Schone en gereguleerde lucht ondersteunt kwaliteitsnormen en betrouwbare functionaliteit.

Ondersteuning en diensten:

Onze Pneumatic Filter Regulator Lubricator (FRL) -eenheden zijn ontworpen om een schone, gecontroleerde en gesmeerde luchttoevoer voor pneumatische systemen te garanderen, waardoor de prestaties worden verbeterd en de levensduur van de apparatuur wordt verlengd.Voor optimale werking, is het essentieel om de FRL-eenheid te installeren volgens de op het product aangegeven stroomrichting, meestal van het filter naar de regulator en vervolgens naar de smeermiddel.

Reguliere onderhoud is van cruciaal belang voor de levensduur en de efficiëntie van de FRL-eenheid.Het filterelement moet afhankelijk van de bedrijfsomgeving en de gebruiksintensiteit regelmatig worden gereinigd of vervangen..

De regelaar moet worden ingesteld op het juiste drukniveau voor uw pneumatische systeem.Vermijd het overschrijden van de door de fabrikant gespecificeerde maximale druk om schade of onveilige omstandigheden te voorkomen. De smeerolie moet worden gevuld met de aanbevolen pneumatische olie en zo worden ingesteld dat de juiste hoeveelheid smeerolie aan de onderdelen stroomafwaarts wordt geleverd,meestal zichtbaar als een druppelpercentage binnen de zichtkuppel.

In geval van prestatieproblemen zoals drukschommelingen, luchtlekken of onvoldoende smering, controleer alle verbindingen, afdichtingen en onderdelen op slijtage of beschadiging.Vervang eventuele defecte onderdelen door door de fabrikant goedgekeurde originele onderdelen om de integriteit van het product en de garantie te behouden.

Voor een optimale veiligheid moet het systeem altijd gedempt worden voordat onderhoud of service aan de FRL-eenheid wordt verricht.

Onze technische ondersteuning is beschikbaar om te helpen met het oplossen van problemen, onderhoud advies,en toepassingsgids om u te helpen de voordelen van uw Pneumatic Filter Regulator Lubricator systeem te maximaliseren.

Verpakking en verzending:

Verpakking:De Pneumatic Filter Regulator Lubricator is veilig verpakt in een stevige kartonnen doos met beschermende schuiminzetstukken om schade tijdens het vervoer te voorkomen.Elk apparaat is afzonderlijk verzegeld in een plastic zak om te beschermen tegen stof en vochtDe verpakking bevat een gebruikershandleiding, installatie-instructies en garantie-informatie.

Vervoer:Het product wordt verzonden via betrouwbare koeriersdiensten met tracking beschikbaar voor alle bestellingen.Terwijl versnelde opties beschikbaar zijn voor snellere levering. De verpakking is ontworpen om te weerstaan typische verzendomstandigheden, zodat de Pneumatic Filter Regulator Lubricator arriveert in een perfecte werkomstandigheden.pallets worden gebruikt met extra banden en verpakkingen om de producten tijdens het vervoer te beveiligen.
