Productbeschrijving:

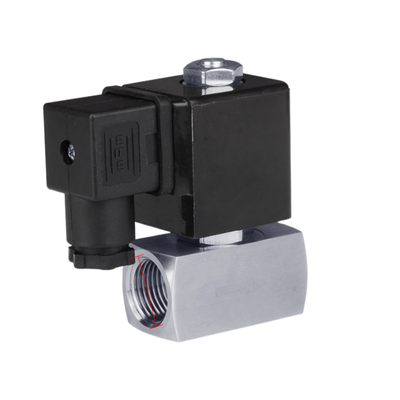

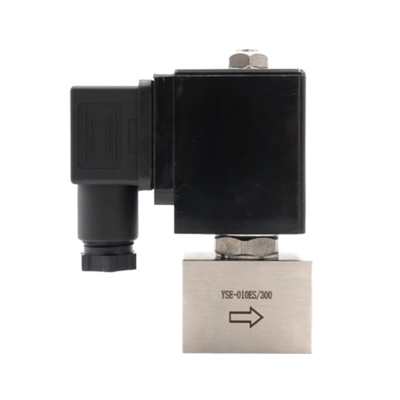

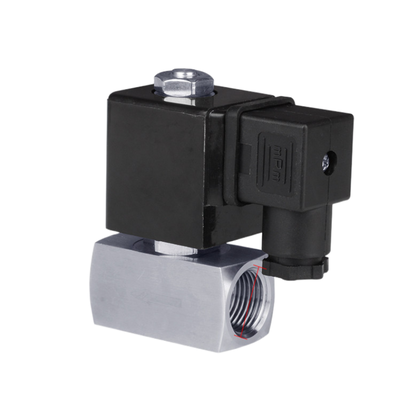

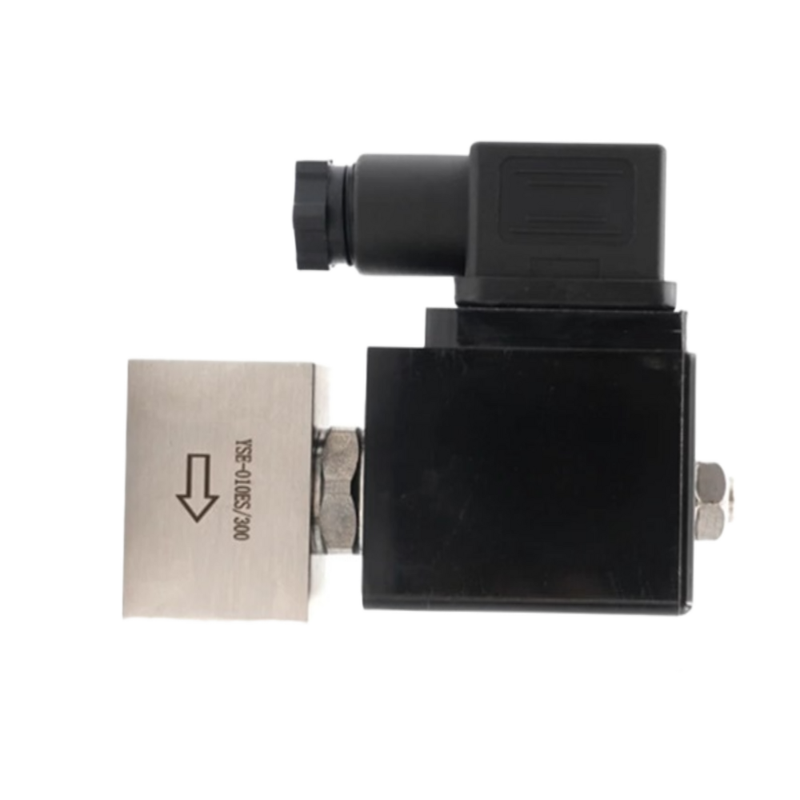

De SH-serie is een 2/2-weg normaal gesloten hogedrukmagnetventiel ontworpen om een betrouwbare aan/uit bediening te bieden voor verschillende neutrale media, waaronder lucht, water, gas en vloeistoffen.Het is geschikt voor druk tot 300 bar (4Het product is niet geschikt voor industriële toepassingen.
Deze veelzijdige serie omvat zowel direct werkende modellen als met zuiger bediende modellen om aan een breed scala aan stroomvereisten te voldoen.De rechtstreekswerkende kleppen zijn verkrijgbaar voor openingsgroottes van DN1 tot DN5 en kunnen vanaf nul differentialdruk werkenIn vergelijking hiermee hebben de zuiger-pilot-kleppen een openingsgrootte van DN10 tot DN25 en vereisen zij een minimale differentialdruk om betrouwbaar te werken.
Gebouwd met een duurzame roestvrij staal 304 carrosserie en uitgerust met PTFE-dichtingsmaterialen, bieden de SH-serie kleppen uitzonderlijke corrosiebestendigheid en lekdichte prestaties,zelfs onder extreme drukomstandighedenDeze robuuste constructie zorgt voor een lange levensduur en betrouwbare prestaties in kritieke systemen.
De SH-serie biedt een verscheidenheid aan poortgroottes van 1/4" tot 1" en openingsgroottes van 1mm tot 25mm, met flexibele stroomcontroleopties.0, die tegemoetkomt aan diverse toepassingsbehoeften.
Gemaakt in Ningbo, China, met een productiecapaciteit van 20.000 stuks per week,de SH-serie magnetoventielen zijn wereldwijd bekend om hun hoge kwaliteit en betrouwbaarheid in hogedruksystemen.
Kenmerken:
Hoogdrukcapaciteit:De klep is ontworpen om maximale werkdrukken van maximaal 300 bar (4,300 PSI) aan te kunnen, waardoor deze geschikt is voor veeleisende hogedruktoepassingen waarbij betrouwbaarheid en sterkte cruciaal zijn.
Dual-operatiemodi:Het beschikt over twee werkwijzen om aan verschillende doorstromingseisen te voldoen.De directe werkingsmodus is ideaal voor kleine openingen van DN1 tot en met DN5 en werkt effectief vanaf nul differentialdrukVoor grotere openingen van DN10 tot en met DN25 zorgt de zuigerpilotenstand voor een efficiënte besturing.
2/2 Weg normaal gesloten functie:De klep is uitgerust met een veer-terugkeermechanisme, waardoor de klep gesloten blijft wanneer de stroom wordt uitgeschakeld.
Karosserie van roestvrij staal 304:De klep is vervaardigd van SS304 roestvrij staal en biedt een uitstekende corrosiebestendigheid en behoudt de structurele integriteit gedurende een langdurige dienstverlening, zelfs onder moeilijke omgevingsomstandigheden.
PTFE-dichtingsmateriaal:Hoogwaardige PTFE-dichtingen bieden uitstekende lekdichtheid, superieure chemische weerstand en thermische stabiliteit, waardoor betrouwbare afdichtingsprestaties worden gewaarborgd voor verschillende toepassingen.
Breed openingsbereik:De beschikbare openingsgroottes variëren van 1 mm tot 25 mm, met Cv-waarden tussen 0,04 en 11.0Dit brede bereik maakt een precieze stroomregeling mogelijk die is afgestemd op de verschillende toepassingsbehoeften.
Brede poortgrootte:De klep wordt aangeboden in meerdere poortgroottes, waaronder 1/4", 3/8", 1/2", 3/4" en 1" en biedt flexibiliteit voor integratie in verschillende systeemconfiguraties.
Meerdere spanningsopties:De klep is ontworpen voor compatibiliteit met talrijke besturingssystemen en ondersteunt spanningsinvoer van 12VDC, 24VDC, 24VAC, 110VAC en 220VAC (50/60Hz), waardoor veelzijdige installatieomgevingen mogelijk zijn.
Hoge productiecapaciteit:Met een productiecapaciteit van 20.000 stuks per week en maximaal 100.000 stuks per maand zorgt de leverancier voor een betrouwbare en gestage levering om efficiënt te kunnen voldoen aan grote bestellingen.
Technische parameters:
| Spanning |
12VDC, 24VDC, 24VAC, 110VAC, 220VAC |
| Functie |
2 Gewoonlijk gesloten |
| Operatie |
Direct optreden |
| Grootte van de opening |
1 mm |
| Werkdruk |
0 tot 300 bar |
| Materiaal van het lichaam |
Roestvrij staal 304 |
| Gezegelmateriaal |
PTFE |
| Portgrootte |
Een kwart. |
| Model nr. |
Grootte van de opening (mm) |
Portgrootte (inch) |
CV |
Werkdrukbereik (bar) |
| Normaal gesloten |
Normaal geopend |
220VAC |
24VDC |
| SH-010ES |
1 |
1/4", 3/8" |
0.04 |
0-300 |
0-150 |
0-150 |
| SH-015ES |
1.2 |
0.08 |
0-250 |
0-120 |
0-60 |
| SH-020ES |
2 |
0.15 |
0-180 |
0-70 |
0-35 |
| SH-025ES |
2.5 |
0.2 |
0-110 |
0-45 |
0-20 |
| SH-030ES |
3 |
0.25 |
0-80 |
0 tot 40 |
0-15 |
| SH-040ES |
4 |
0.6 |
0 tot 40 |
0-15 |
0-5 |
| SH-050ES |
5 |
0.9 |
0-25 |
0-8 |
_ |
| SH-10ES |
10 |
3/8" |
3.5 |
6-160 |
6-120 |
6-50 |
| SH-15ES |
15 |
Een halve inch. |
4.7 |
| SH-20ES |
20 |
3/4 inch. |
7 |
| SH-25ES |
25 |
1 " |
11 |
Toepassingen:
Hydraulische systemen
Hydraulische systemen spelen een cruciale rol bij het beheer van hoge druk hydraulische besturing binnen verschillende industriële machines en apparatuur.Deze systemen zorgen voor een efficiënte werking door de beweging en de kracht van onder druk staande vloeistoffen nauwkeurig te regelen.
Pneumatische systemen
Pneumatische systemen zijn essentieel voor de beheersing van lucht en gas onder hoge druk, met name in automatiseringsprocessen en productielijnen.Ze leveren betrouwbare stroom en besturing voor een breed scala aan industriële toepassingen.
Snijden in waterstraal
Waterstraalsnijden maakt gebruik van ON/OFF-besturingsmechanismen om de waterstroom onder hoge druk te regelen.het bieden van precisie en efficiëntie zonder het gebruik van warmte.
Olie- en gasindustrie
De olie- en gassector is afhankelijk van geavanceerde beheersing van hoogdrukvloeistoffen en -gassen in de hele ontginning, verwerking en distributiefase.Een effectief beheer is hierbij van vitaal belang voor veiligheid en optimalisatie van processen.
Chemische verwerking
In chemische fabrieken is het belangrijk corrosieve en hogedrukvloeistoffen onder controle te houden.
Test en meting
Hoogdrukregeling is een integraal onderdeel van drukproefinstallaties en kalibratieapparatuur.
Industriële apparatuur
In de productie- en verwerkingsmachines is de hoogdrukvloeistofregeling van fundamenteel belang voor de werking van industriële apparatuur.en veiligheid in verschillende processen.
Onderzoekslaboratoria
Onderzoekslaboratoria gebruiken in experimentele installaties met hoge druk een nauwkeurige vloeistofcontrole.Zulke nauwkeurige controle is nodig om nauwkeurige wetenschappelijke experimenten uit te voeren en de technologische ontwikkeling te bevorderen..
Ondersteuning en diensten:
Onze pneumatische magnetoventielen zijn ontworpen om betrouwbare en efficiënte prestaties te leveren in verschillende industriële toepassingen.ons team van experts is beschikbaar om te helpen met de installatie begeleiding, probleemoplossing en onderhoudstips om een optimale werking te garanderen.
Wij bieden uitgebreide diensten, waaronder hulp bij de productselectie, systeemintegratieadvies en op maat gemaakte oplossingen op maat van uw specifieke behoeften.met inbegrip van datasheets, bedradingsdiagrammen en bedieningshandleidingen zijn beschikbaar om u te helpen de kenmerken en mogelijkheden van de klep te begrijpen.
Daarnaast bieden wij trainingen en workshops aan om de kennis en vaardigheden van uw team te verbeteren in het hanteren en onderhouden van pneumatische magnetoventielen.We zorgen ervoor dat uw activiteiten vlot verlopen met minimale downtime door proactieve ondersteuning en service..
Voor de garantie en reparatie, houden we ons aan strenge kwaliteitsnormen om uw kleppen snel weer in perfecte staat te krijgen.Regelmatige updates en productverbeteringen worden meegedeeld om u op de hoogte te houden van de nieuwste ontwikkelingen en beste praktijken.
Verpakking en verzending:
Verpakking en verzending van het product voor een pneumatische magnetoventil
Elke pneumatische magnetoventil is zorgvuldig verpakt om maximale bescherming te garanderen tijdens het vervoer.Het wordt dan in een stevige, een op maat gemaakte kartonnen doos die extra demping en stabiliteit biedt.
Voor bulkorders worden meerdere eenheden veilig in een grotere doos met scheidsregelaars geplaatst om verplaatsing en mogelijke botsingen tussen individuele kleppen te voorkomen.Alle gebruikte verpakkingsmaterialen zijn milieuvriendelijk en voldoen aan de internationale normen voor de scheepvaart.
Verzendingsmogelijkheden omvatten express luchtvracht, zeevracht en standaard koeriersdiensten, afhankelijk van de vereisten van de klant en de bestemming.,informatie over het product en gegevens over de opsporing om een veilige en tijdige levering te garanderen.
Voor verzending ondergaan alle producten een kwaliteitsinspectie om de juiste verpakking en de goede werking van de kleppen te bevestigen.gereed voor onmiddellijke installatie en gebruik.
