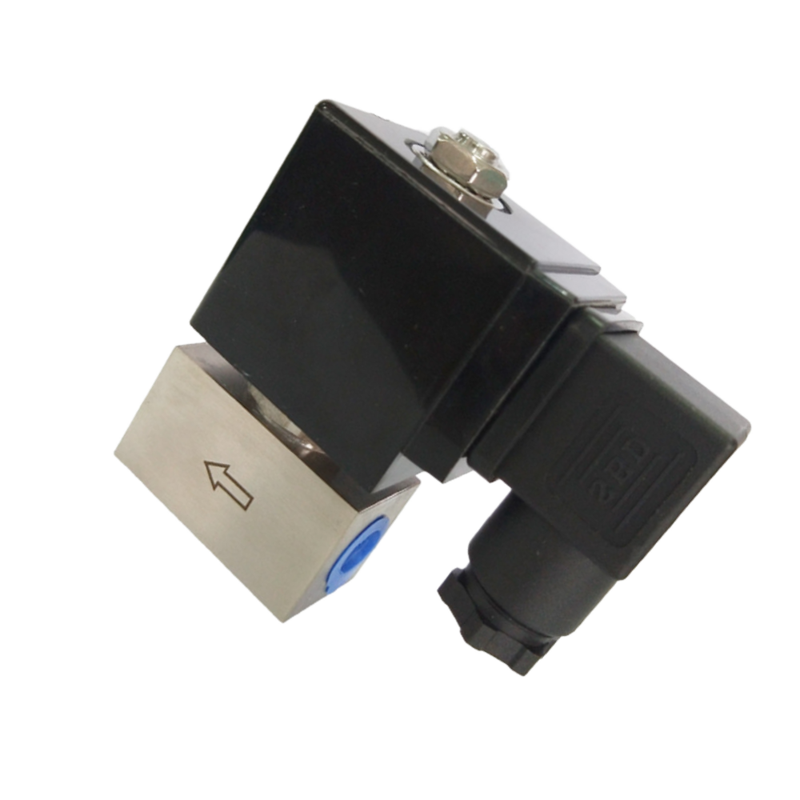

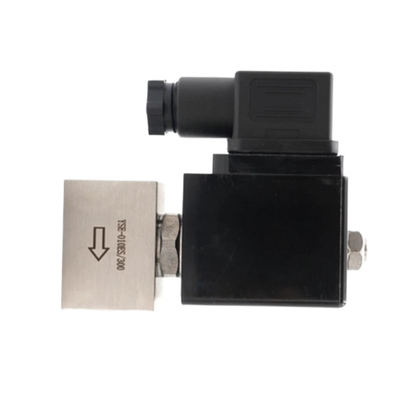

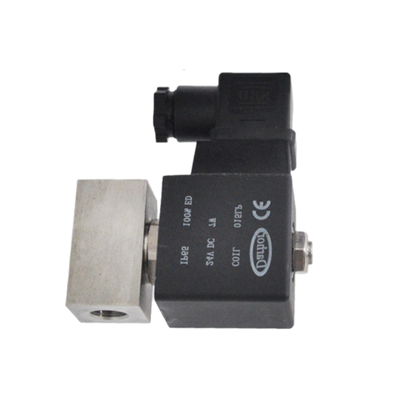

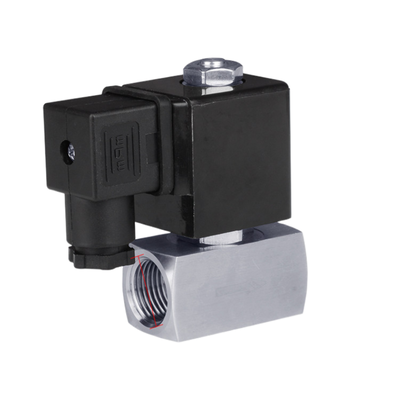

Productbeschrijving:
De SH-serie is een 2/2-weg normaal gesloten hogedrukmagnetventiel ontworpen om een betrouwbare aan-/uitregeling te bieden voor een verscheidenheid aan media, waaronder lucht, water, gas en andere neutrale vloeistoffen.Het is geschikt voor druk tot 300 bar (4Het product is niet geschikt voor industriële toepassingen.
Deze veelzijdige klepserie biedt twee werkwijzen, afhankelijk van de openingsgrootte.die zelfs bij nul-differencialdruk effectief functioneertVoor grotere openingen van DN10 tot en met DN25 wordt de klep bediend met zuigerpilot, waarvoor een minimale differentialdruk vereist is om een betrouwbare schakelprestatie te garanderen.
Gebouwd met een robuust lichaam van roestvrij staal 304 en uitgerust met PTFE-dichtingsmateriaal, zijn de SH-serie kleppen gebouwd om uitzonderlijke duurzaamheid en corrosiebestendigheid te bieden.Deze eigenschappen zorgen voor lekdichte prestaties zelfs onder extreme drukomstandigheden, waardoor de klep zeer betrouwbaar is in kritieke omgevingen.
De SH-serie is verkrijgbaar in poortgroottes van 1/4" tot 1" en biedt orifice-diameters van 1 mm tot 25 mm, waardoor flexibele stroomcontroleopties met Cv-waarden variëren van 0,04 tot 11.0De productiecapaciteit bereikt tot 20.000 eenheden per week, wat de brede acceptatie en betrouwbaarheid ervan in hogedruksystemen over de hele wereld onderstreept.
Kenmerken:
Hoogdrukcapaciteit:Deze klep is ontworpen voor veeleisende hogedruktoepassingen, met een maximale werkdruk tot 300 bar (4,300 PSI).Het zorgt voor een robuuste prestatie onder intense bedrijfsomstandigheden.
Dual-operatiemodi:De klep is ontworpen voor veelzijdigheid en beschikt over twee werkwijzen.Terwijl grotere openingen (DN10 DN25) een zuigerpilot bediend mechanisme gebruiken voor efficiënte besturing.
2/2 Weg normaal gesloten functie:De klep is uitgerust met een veer-terugkeermechanisme en blijft gesloten wanneer de stroom wordt uitgeschakeld.
Karosserie van roestvrij staal 304:De klep is vervaardigd van SS304 roestvrij staal en biedt uitstekende corrosiebestendigheid en betrouwbare structurele integriteit.Dit maakt het geschikt voor langdurig gebruik, zelfs in ruwe en corrosieve omgevingen.
PTFE-dichtingsmateriaal:Met hoogwaardige PTFE afdichtingen biedt de klep uitstekende lekkage-dichtheid, chemische weerstand en thermische stabiliteit.het verzekeren van een betrouwbare werking in een breed scala aan stoffen en temperaturen.
Breed openingsbereik:Het product is verkrijgbaar met openingsgroottes van 1 mm tot 25 mm, vergezeld van Cv-waarden van 0,04 tot 11.0Deze verscheidenheid maakt een precieze stroomregeling mogelijk die is afgestemd op de verschillende toepassingsbehoeften.
Brede poortgrootte:Portgroottes omvatten opties zoals 1/4′′, 3/8′′, 1/2′′, 3/4′′ en 1′′, die flexibele integratie met verschillende systemen en leidingsconfiguraties bieden.
Meerdere spanningsopties:Om aan verschillende besturingssystemen te voldoen, ondersteunt de klep meerdere spanningsinvoeringen, waaronder 12VDC, 24VDC, 24VAC, 110VAC en 220VAC (50/60Hz), waardoor compatibiliteit over een breed scala aan installaties wordt gewaarborgd.
Hoge productiecapaciteit:Het productieproces beschikt over een hoge productiecapaciteit, met de mogelijkheid om 20.000 stuks per week en tot 100.000 stuks per maand te produceren,een betrouwbare levering garanderen, ook voor grootschalige bestellingen.
Technische parameters:
| Functie |
2 Gewoonlijk gesloten |
| Grootte van de opening |
1 mm |
| Gezegelmateriaal |
PTFE |
| Operatie |
Direct optreden |
| Materiaal van het lichaam |
Roestvrij staal 304 |
| Portgrootte |
Een kwart. |
| Werkdruk |
0 tot 300 bar |
| Spanning |
12VDC, 24VDC, 24VAC, 110VAC, 220VAC |
| Model nr. |
Grootte van de opening (mm) |
Portgrootte (inch) |
CV |
Werkdrukbereik (bar) |
| Normaal gesloten |
Normaal geopend |
220VAC |
24VDC |
| SH-010ES |
1 |
1/4", 3/8" |
0.04 |
0-300 |
0-150 |
0-150 |
| SH-015ES |
1.2 |
0.08 |
0-250 |
0-120 |
0-60 |
| SH-020ES |
2 |
0.15 |
0-180 |
0-70 |
0-35 |
| SH-025ES |
2.5 |
0.2 |
0-110 |
0-45 |
0-20 |
| SH-030ES |
3 |
0.25 |
0-80 |
0 tot 40 |
0-15 |
| SH-040ES |
4 |
0.6 |
0 tot 40 |
0-15 |
0-5 |
| SH-050ES |
5 |
0.9 |
0-25 |
0-8 |
_ |
| SH-10ES |
10 |
3/8" |
3.5 |
6-160 |
6-120 |
6-50 |
| SH-15ES |
15 |
Een halve inch. |
4.7 |
| SH-20ES |
20 |
3/4 inch. |
7 |
| SH-25ES |
25 |
1 " |
11 |
Toepassingen:
Hydraulische systemen
Deze systemen zijn ontworpen voor hoge druk hydraulische besturing die veel wordt gebruikt in industriële machines en verschillende soorten apparatuur.Ze zorgen voor een efficiënte en betrouwbare werking onder zware omstandigheden.
Pneumatische systemen
Pneumatische systemen zorgen voor de beheersing van lucht en gassen onder hoge druk en spelen een cruciale rol in de automatisering en verwerkingslijnen in veel industrieën.Ze zorgen voor een snelle en snelle besturing van verschillende mechanische processen.
Snijden in waterstraal
Deze toepassing richt zich op de aan/uitregeling van hogedrukwaterstralen, die worden gebruikt voor het snijden en reinigen.De nauwkeurige besturing zorgt voor effectieve en schone bewerkingen in verschillende materialen en oppervlakken.
Olie- en gasindustrie
In de olie- en gassector is het controleren van hoogdrukvloeistoffen en -gassen essentieel tijdens de extractie-, verwerkings- en distributiefasen.De systemen zijn ontworpen voor extreme omstandigheden, met behoud van veiligheid en efficiëntie.
Chemische verwerking
Chemische installaties hebben gespecialiseerde apparatuur nodig voor het beheer van corrosieve en hogedrukvloeistoffen..
Test en meting
Druktoetsapparaten en kalibratieinstrumenten zijn afhankelijk van nauwkeurige hoge drukregeling om de prestaties van verschillende apparaten en systemen te verifiëren en te handhaven.
Industriële apparatuur
Hoogdrukvloeistofbeheersing is van fundamenteel belang bij de productie en verwerking van machines, waardoor een soepele en consistente werking in verschillende industriële toepassingen mogelijk is.
Onderzoekslaboratoria
Onderzoekslaboratoria vereisen vaak een exacte vloeistofcontrole binnen experimentele instellingen met hoge druk om nauwkeurige en gecontroleerde wetenschappelijke studies uit te voeren.
Ondersteuning en diensten:
Onze Pneumatic Solenoid Valve-producten worden ondersteund door een toegewijd technisch ondersteunend team dat zich inzet voor optimale prestaties en klanttevredenheid.We bieden uitgebreide diensten, inclusief installatiegids., hulp bij het oplossen van problemen, routineonderhoudsadvies en ondersteuning bij aanpassingen om aan specifieke toepassingsvereisten te voldoen.
De technische ondersteuning is beschikbaar om te helpen bij het diagnosticeren en oplossen van eventuele operationele problemen, met gedetailleerde uitleg en stapsgewijze instructies.besturingsinstellingen, en compatibiliteitsonderzoeken om de efficiëntie en betrouwbaarheid van de klep in uw pneumatische systeem te maximaliseren.
Naast directe technische bijstand leveren wij uitgebreide documentatie, zoals gebruikershandleidingen, datasheets en toepassingsnota's die productspecificaties, bedradingsdiagrammen,en veiligheidsmaatregelenDeze informatie helpt gebruikers de productkenmerken beter te begrijpen en vergemakkelijkt de juiste hantering en het gebruik.
We bieden ook trainingen en workshops aan die gericht zijn op het opleiden van gebruikers en onderhoudspersoneel over de beste praktijken voor installatie, bediening,en preventief onderhoud van de pneumatische magnetoventilDeze diensten helpen de levensduur van het product te verlengen en de stilstandstijden te verminderen.
Voor continue ondersteuning raden wij regelmatige onderhoudscontroles en tijdige vervanging van slijtagelementen aan om te zorgen voor een consistente kleppenprestatie.Ons service team kan u begeleiden bij onderhoudsschema's en echte vervangende onderdelen leveren.
Kies met vertrouwen voor onze pneumatische magnetoventil, wetende dat er professionele technische ondersteuning en uitgebreide diensten beschikbaar zijn om u bij elke stap van de weg te helpen.
Verpakking en verzending:
Verpakking:
Het pneumatische magnetoventil is zorgvuldig verpakt om maximale bescherming te garanderen tijdens het vervoer.Elke klep wordt in een antistatische zak geplaatst en gepolsterd met schuiminzetstukken om schade door schokken en trillingen te voorkomenHet product wordt vervolgens ingepakt in een stevige, gegolfde kartonnen doos met een duidelijke etikettering voor een gemakkelijke identificatie.Verpakkingsmaterialen worden gekozen die milieuvriendelijk zijn en waar mogelijk recyclebaar zijn.
Vervoer:
We bieden betrouwbare verzendmogelijkheden om de pneumatische elektrische klep snel en veilig naar uw locatie te leveren.Alle pakketten worden gedurende het hele logistieke proces goed verzegeld en zorgvuldig behandeldDe vervoermethoden omvatten standaard grondvervoer, versnelde luchtvracht en internationale verzending op basis van de vereisten van de klant.Vervolggegevens worden bij verzending verstrekt om u op de hoogte te houden van de status van uw bestelling.
