Productbeschrijving:

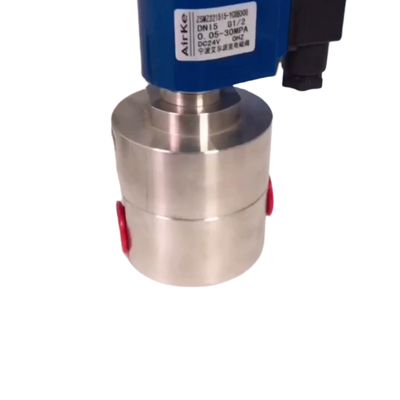

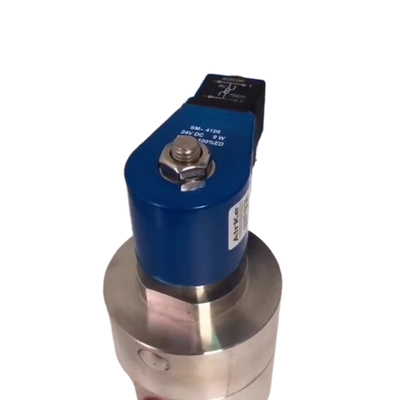

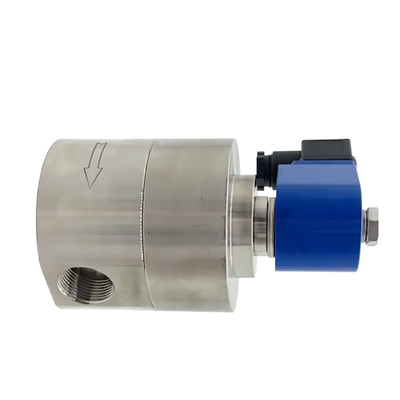

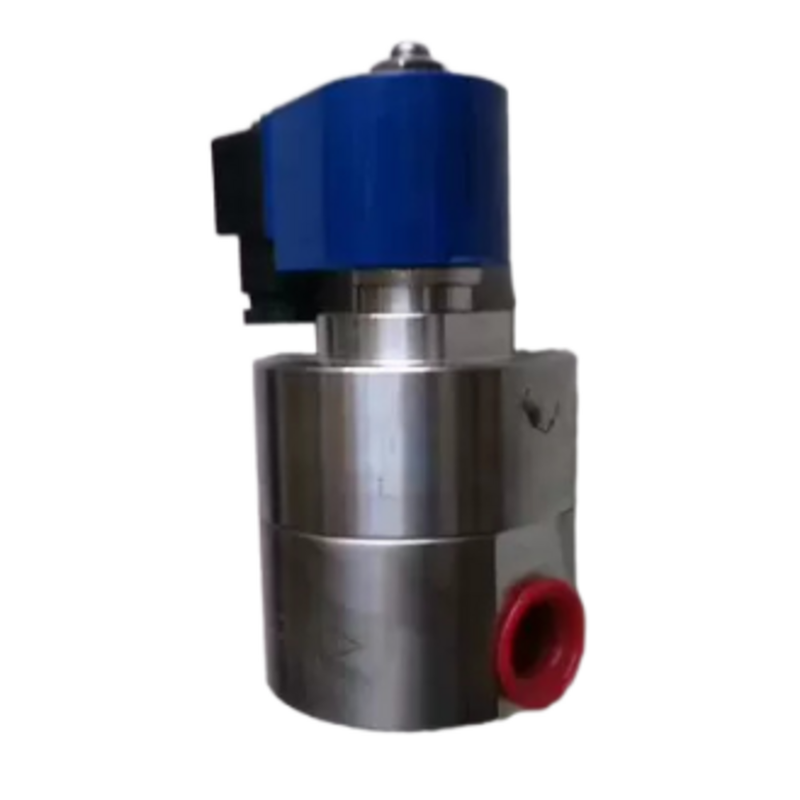

De H3S-serie is een 2/2-weg, normaal gesloten, voorgestuurde magneetklep met zuiger, speciaal ontworpen voor hogedrukvloeistofregeltoepassingen tot 360 bar (5.200 PSI). Deze klep is ontworpen om betrouwbare AAN/UIT-regeling te bieden voor verschillende media, waaronder water, lucht, gas, olie en andere neutrale vloeistoffen, waardoor uitstekende prestaties worden gegarandeerd, zelfs in uitdagende hogedrukomstandigheden.
De H3S-serie is voorzien van een zuigergestuurd mechanisme en vereist een minimaal drukverschil van 1 bar om effectief te kunnen functioneren. Deze eigenschap maakt het een ideale keuze voor leidingsystemen met een gemiddelde tot grote diameter die een hoge stroomcapaciteit vereisen. De robuuste constructie omvat een roestvrijstalen behuizing gecombineerd met geavanceerde afdichtingsmaterialen zoals PTFE en PEEK, die bijdragen aan de uitzonderlijke duurzaamheid, corrosieweerstand en lekdichte werking van de klep onder zware drukomstandigheden.
Verkrijgbaar in poortgroottes van 1/4″ tot 1″ en met openingsdiameters variërend tussen 10 mm en 25 mm, biedt de H3S-serie superieure stroommogelijkheden, met Cv-waarden zo hoog als 10,0. Deze klep, geproduceerd in Ningbo, China, wordt wereldwijd erkend vanwege zijn kwaliteit en betrouwbaarheid bij het beheer van hogedruksystemen in verschillende industrieën.
Functies:
Hogedrukvermogen
Dit product is ontworpen om veeleisende hogedruktoepassingen te weerstaan met een maximale werkdruk tot 360 bar (5.200 PSI). Voor grotere formaten met wisselstroomwerking is de maximale druk vastgesteld op 300 bar, wat robuuste prestaties in intensieve omgevingen garandeert.
Ontwerp met zuigerpilootbediening
Door gebruik te maken van een drukondersteund zuigerpilootontwerp garandeert de klep betrouwbaar schakelen met een minimaal drukverschilvereiste van slechts 1 bar. Deze functie zorgt voor een consistente en efficiënte werking onder variërende drukomstandigheden.
2/2-weg normaal gesloten functie
Uitgerust met een veerretourmechanisme, blijft de klep gesloten als hij spanningsloos is. Dit fail-safe ontwerp biedt verbeterde veiligheid door onbedoelde stroom te voorkomen in geval van stroomuitval.
Roestvrij stalen behuizing
Het kleplichaam is gemaakt van hoogwaardig roestvrij staal en biedt uitzonderlijke weerstand tegen corrosie en behoudt de structurele integriteit. Dit maakt hem ideaal voor langdurig gebruik in zware en uitdagende omgevingen.
Geavanceerde afdichtingsmaterialen
Het gebruik van geavanceerde afdichtingsmaterialen zoals PTFE en PEEK zorgt voor superieure lekdichte prestaties. Deze afdichtingen bieden uitstekende chemische weerstand en behouden hun duurzaamheid onder extreme druk- en temperatuuromstandigheden.
Hoge stroomcapaciteit
Met grote openingen variërend van 10 mm tot 25 mm bereikt de klep uitstekende stroomcoëfficiënten (Cv) tussen 1,8 en 10,0. Deze hoge stroomcapaciteit zorgt voor maximale doorvoer in veeleisende toepassingen.
Groot bereik van poortgroottes
De klep is verkrijgbaar met poortgroottes van 1/4″ tot 1″, wat flexibele opties biedt voor naadloze integratie in verschillende systeemconfiguraties.
Brede spanningsopties
Deze klep is compatibel met meerdere spanningsingangen, waaronder 12VDC, 24VDC, 24VAC, 110VAC en 220VAC (50/60Hz), en kan gemakkelijk voldoen aan de eisen van diverse besturingssystemen.
Hoge productiecapaciteit
Met een jaarlijkse productiecapaciteit van 500.000 eenheden en een maandelijkse productie van 10.000 stuks garandeert dit product een betrouwbare levering, waardoor grootschalige bestellingen zonder vertraging efficiënt kunnen worden uitgevoerd.
Technische parameters:
| Operatie |
Zuigerpiloot bediend |
| Werkend medium |
Water, lucht, gas, olie, vloeistof, enz |
| Poortgrootte |
1/4'', 3/8'', 1/2'', 3/4'', 1'' |
| Functie |
2-weg normaal gesloten |
| Afdichtingsmateriaal |
PTFE, PEEK |
| Werkdruk |
360 bar |
| Openingsgrootte |
10 mm, 15 mm, 20 mm, 25 mm |
| Lichaamsmateriaal |
Roestvrij staal |
| Modelnr |
Poort (inch) |
Opening (mm) |
CV |
Minimale druk |
Maximale druk |
Lichaam |
Zegel |
Functie |
| |
|
|
|
|
AC |
gelijkstroom |
|
|
|
| H3S10B02 |
1/4" |
10 |
1.8 |
1 |
360 |
300 |
Roestvrij staal |
PTFE
KIJKJE |
2-weg NC |
| H3S10B03 |
3/8" |
10 |
2.1 |
360 |
300 |
| H3S15B03 |
3/8" |
15 |
3.5 |
360 |
300 |
| H3S10B04 |
1/2" |
10 |
2.1 |
360 |
300 |
| H3S15B04 |
1/2" |
15 |
3.5 |
360 |
300 |
| H3S20B06 |
3/4" |
20 |
6.5 |
300 |
240 |
| H3S25B25 |
1" |
25 |
10 |
300 |
240 |
Toepassingen:
Hydraulische systemen
Hydraulische hogedrukregeling speelt een cruciale rol in industriële machines en uitrusting. Het zorgt voor een efficiënte en betrouwbare werking in verschillende mechanische processen en biedt de nodige kracht en precisie voor zware taken.
Pneumatische systemen
In automatiserings- en verwerkingslijnen is het beheer van lucht en gassen onder hoge druk cruciaal. Pneumatische systemen voldoen aan deze eis en faciliteren een soepele werking en controle in diverse industriële toepassingen.
Waterstraalsnijden
De AAN/UIT-regeling van water onder hoge druk is essentieel voor snij- en reinigingsprocessen. De waterstraalsnijtechnologie vertrouwt op deze nauwkeurige controle om nauwkeurige en efficiënte resultaten in verschillende materialen te bereiken.
Olie- en gasindustrie
Extractie-, verwerkings- en distributieactiviteiten in de olie- en gassector zijn sterk afhankelijk van het beheersen van vloeistoffen en gassen onder hoge druk. Robuuste en veilige bediening zorgt voor operationele stabiliteit en naleving van de milieuwetgeving.
Chemische verwerking
Chemische fabrieken vereisen gespecialiseerde controle over corrosieve vloeistoffen en vloeistoffen onder hoge druk om de veiligheid en procesintegriteit te behouden. Er worden geavanceerde controlesystemen geïmplementeerd om deze uitdagende omstandigheden effectief aan te kunnen.
Testen en meten
Druktestinstallaties en kalibratieapparatuur maken gebruik van hogedrukcontrole om nauwkeurige metingen en verificatie van instrumenten te garanderen. Dit is van fundamenteel belang voor het handhaven van kwaliteitsnormen in alle sectoren.
Industriële apparatuur
Bij productie- en verwerkingsmachines gaat het vaak om de regeling van vloeistoffen onder hoge druk. Effectieve controlemechanismen verbeteren de prestaties en verlengen de levensduur van industriële apparatuur.
Onderzoekslaboratoria
In experimentele opstellingen is nauwkeurige vloeistofregeling bij hoge druk noodzakelijk voor nauwkeurige onderzoeksresultaten. Laboratoria zijn afhankelijk van geavanceerde systemen om deze omstandigheden met uiterste precisie te beheren.
Maatwerk:
Introductie van de DKE H3S pneumatische magneetklep, een hoogwaardige pilootmembraanmagneetklep ontworpen voor veelzijdige toepassingen. Deze normaal gesloten magneetklep, vervaardigd in China en CE-gecertificeerd, zorgt voor betrouwbare prestaties bij het regelen van de stroom van water, lucht, gas, olie en andere vloeistoffen.
Met een reeks poortgroottes, waaronder 1/4'', 3/8'', 1/2'', 3/4'' en 1'', en openingsgroottes van 10 mm, 15 mm, 20 mm en 25 mm, kan het H3S-model worden aangepast om aan uw specifieke vereisten te voldoen. De klep beschikt over een 2-weg normaal gesloten functie, waardoor deze ideaal is voor toepassingen waarbij de klep gesloten moet blijven wanneer deze niet wordt bekrachtigd.
De afdichtingsmaterialen die beschikbaar zijn voor maatwerk omvatten PTFE en PEEK, wat een uitstekende duurzaamheid en compatibiliteit met verschillende werkmedia biedt. We bieden flexibele betalingsvoorwaarden, waaronder T/T, Western Union en PayPal, met een minimale bestelhoeveelheid van slechts 1 stuk.
Het verpakken gebeurt veilig in dozen om een veilige levering te garanderen, met een leveringscapaciteit van 5000 stuks per maand. De levertijd varieert van 1 tot 7 werkdagen na betaling, waardoor uw bestellingen snel kunnen worden uitgevoerd. De prijs is bespreekbaar, afhankelijk van uw zakelijke behoeften.
Kies de DKE H3S pilot-membraanmagneetklep voor uw industriële automatiseringsbehoeften en ervaar de kwaliteit en betrouwbaarheid van een eersteklas normaal gesloten magneetklep, ondersteund door uitstekende maatwerkservices.
Ondersteuning en diensten:
Ons pneumatische magneetventiel-product wordt ondersteund door uitgebreide technische ondersteuning en services om optimale prestaties en klanttevredenheid te garanderen. Wij bieden gedetailleerde installatiehandleidingen, bedieningshandleidingen en onderhoudsinstructies om u te helpen het maximale uit uw klepsysteem te halen.
Voor het oplossen van problemen is ons deskundige technische team beschikbaar om te helpen bij het diagnosticeren van problemen, het bieden van oplossingen en het aanbevelen van best practices voor systeemintegratie en -gebruik. Wij bieden ook op maat gemaakte trainingen aan, afgestemd op uw specifieke toepassingsbehoeften.
Daarnaast bieden wij reparatie- en vervangingsdiensten om de levensduur en betrouwbaarheid van uw pneumatische magneetventielen te behouden. Ons kwaliteitsborgingsteam zorgt ervoor dat elk product vóór levering aan strenge normen voldoet.
Om uw voortdurende behoeften te ondersteunen, werken we onze productdocumentatie regelmatig bij en bieden we softwaretools aan voor systeemmonitoring en -controle. Wij streven ernaar om snelle en effectieve ondersteuning te bieden om uw operationele efficiëntie te maximaliseren.
