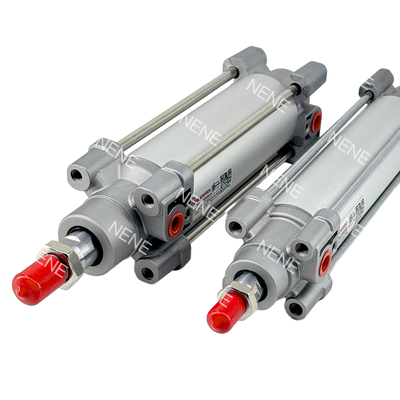

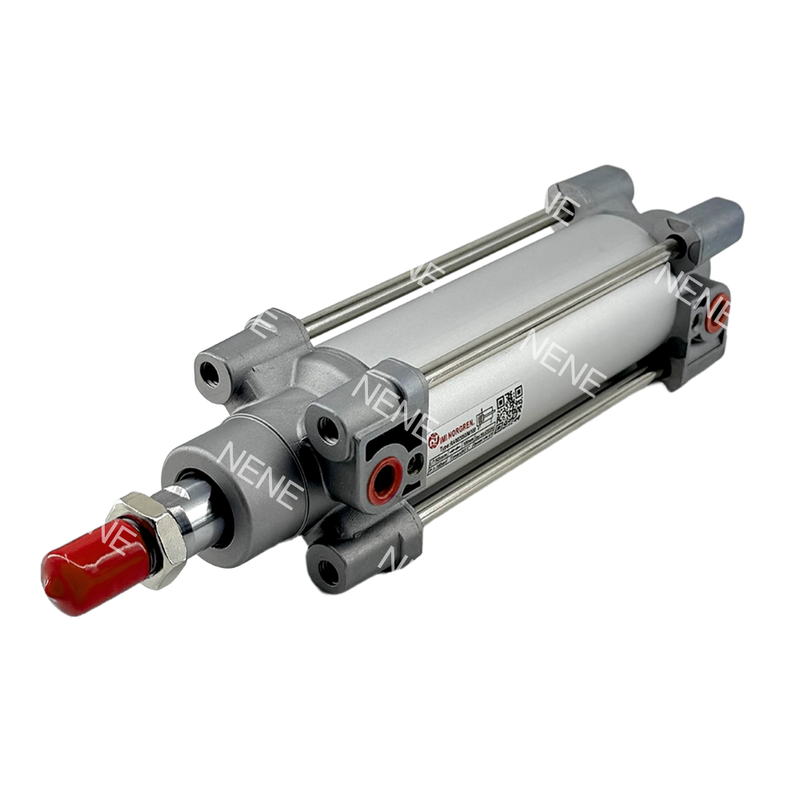

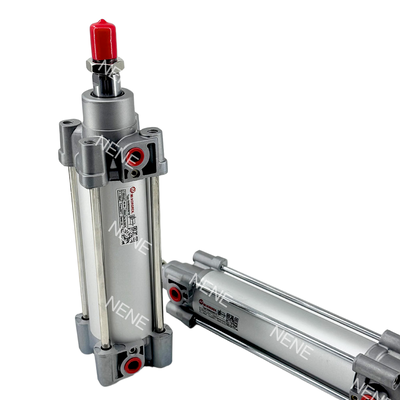

RA/802100/M/25 Kortslagpneumatische cilinder IMI Norgren 100 mm G1/2 met ACS voor precisie-klemmen

Productbeschrijving:

De RA/802100/M-serie is een krachtige, dubbelwerkende pneumatische cilinder ontworpen volgens de ISO 15552-norm.Deze cilinder heeft een diameter van 100 mm en is verkrijgbaar in een breed scala aan slaglengten.Het is ontworpen om een betrouwbare en efficiënte lineaire beweging te bieden voor een breed scala aan industriële automatiseringstaken.

De kern van de functionaliteit van deze cilinder is het geavanceerde Adaptive Cushioning System (ACS).Dit slimme mechanisme verfijnt automatisch het dempende effect op basis van verschillende belastingomstandigheden, waardoor de handmatige aanpassing van kussenschroeven of gespecialiseerde deskundigheid niet meer nodig is.en de totale levensduur van de cilinder wordt aanzienlijk verlengd.

De RA/802100/M-serie is gebouwd met een robuust rond loopvat en externe stroppen en biedt uitzonderlijke duurzaamheid en is geschikt voor ruwe en veeleisende omgevingen.De cilinder is standaard uitgerust met een magnetische zuiger, die een moeiteloze positiesensing vergemakkelijkt wanneer deze wordt gekoppeld aan compatibele riet- of solid-state-switches.en NFE 49-003-1 normen garandeert de uitwisselbaarheid en de naleving van wereldwijde normen.

met een werkingssfeer van maximaal 16 bar en met een temperatuurbereik van -10 °C tot +80 °C,Deze cilinder toont veelzijdigheid en voldoet aan strenge industriële eisen.De 100 mm-boorgrootte levert een krachtige theoretische stuwkracht van 4710 N bij 6 bar, waardoor het vooral geschikt is voor zware toepassingen die hoge kracht en langdurige prestaties vereisen.

Kenmerken:

Het Adaptive Cushioning System (ACS) past het dempingsysteem automatisch aan op basis van verschillende belastingen.een soepele en veilige werking te garanderen en tegelijkertijd het geluids- en trillingsniveau aanzienlijk te verminderen.

Dit product voldoet aan internationaal erkende normen zoals ISO 15552, VDMA 24562 en NFE 49-003-1.Een dergelijke naleving garandeert wereldwijde uitwisselbaarheid en vereenvoudigt de integratie in bestaande systemen.

Met een ronde loop met buitenste banden biedt de constructie een uitzonderlijke duurzaamheid die geschikt is voor agressieve industriële omgevingen.Dit robuuste ontwerp zorgt voor een lange levensduur en betrouwbare prestaties.

Uitgerust met een standaard magnetische zuiger, maakt het gemakkelijk positionering sensing met behulp van riet of solid-state schakelaars, zoals de M/50 serie, het verbeteren van de operationele nauwkeurigheid en controle.

Het systeem werkt efficiënt binnen een breed drukbereik van 1 tot 16 bar, waardoor het veelzijdig is voor een verscheidenheid aan toepassingen, variërend van lichte tot zware taken.

Er is een ruime keuze aan slaglengten beschikbaar, die zowel standaard als niet-standaard opties tot 1000 mm omvatten, zodat aan verschillende bedrijfsvereisten wordt voldaan.

Het gebruik van PUR-dichtingen vergemakkelijkt het gebruik met lage wrijving en verlengt de levensduur van het product.vermindering van de onderhoudsinspanningen.

Dit product is strikt getest volgens EN 61373 categorie 1, klasse A + B-normen, waardoor het geschikt is voor veeleisende toepassingen op het gebied van spoor- en vervoer.

Bij een bedrijfsdruk van 6 bar is de theoretische stuwkracht 4710 N tijdens de uitstorting en 4416 N tijdens de instorting, wat een uitzonderlijk vermogen oplevert dat vereist is voor uitdagende toepassingen.

Er zijn verschillende varianten beschikbaar, die compatibiliteit bieden met verschillende zuigerstaafmaterialen, speciale ruitenwissen, laag wrijvingsdichtingen en verlengde zuigerstaven om aan de specifieke behoeften van de gebruiker te voldoen.

Technische parameters:

Toepassingen:

Ondersteuning en diensten:

Onze zuiger pneumatische cilinder product is ontworpen voor betrouwbare en efficiënte prestaties in een breed scala van industriële toepassingen.het is belangrijk om de aanbevolen installatie te volgen, onderhouds- en probleemoplossingsrichtlijnen.

Installatie:

Zorg ervoor dat de cilinder goed is gemonteerd en goed is uitgelijnd om zijdelingse belastingen te voorkomen die voortijdige slijtage kunnen veroorzaken.Gebruik passende armaturen en aansluitingen die verenigbaar zijn met de cilinderspecificatiesControleer of de luchttoevoer schoon, droog en op de aanbevolen drukniveaus is geregeld.

Onderhoud:

Controleer de cilinder regelmatig op sporen van slijtage, beschadiging of lekken.Vervang regelmatig afdichtingen en andere slijtagelementen om een afname van de prestaties te voorkomen.

Probleemoplossing:

Als de cilinder niet soepel werkt of niet beweegt, controleer of er problemen met de luchttoevoer, verstoppingen of mechanische obstakels zijn.Bevestig dat de regelkleppen en verbindingen correct werkenVoor aanhoudende problemen raadpleeg de gedetailleerde technische handleiding voor geavanceerde diagnostiek en reparatieprocedures.

Ons technische support team helpt u bij vragen of problemen met betrekking tot de zuiger-pneumatische cilinder.Voor gedetailleerde instructies en veiligheidsinformatie raadplegen wij de productdocumentatie voordat u onderhoud of reparaties uitvoert..

Verpakking en verzending:

Verpakking:Elke zuigerpneumatische cilinder is zorgvuldig verpakt om maximale bescherming te garanderen tijdens het vervoer.Vervolgens wordt het in een stevige golfkartondoos geplaatst met aangepaste schuiminzetstukken om het product stevig op zijn plaats te bevestigenDe verpakking is duidelijk gemarkeerd met productinformatie, handhavingsaanwijzingen en streepjescodes voor een gemakkelijke identificatie.

Vervoer:We bieden betrouwbare verzendmogelijkheden om uw zuigersilinder snel en veilig te leveren.Bestellingen worden verwerkt binnen 1-2 werkdagen en verzonden via vertrouwde vervoerders met tracking beschikbaarAfhankelijk van uw locatie duurt standaard verzending meestal 5-7 werkdagen, terwijl versnelde opties beschikbaar zijn voor snellere levering.Alle zendingen zijn verzekerd tegen verlies of schade tijdens het vervoer.
