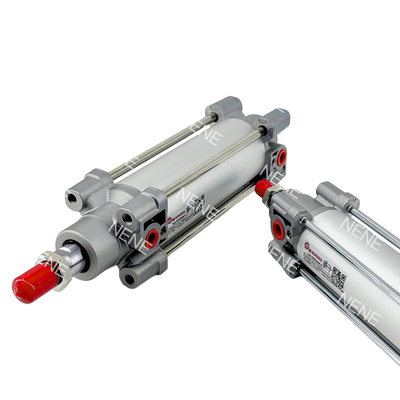

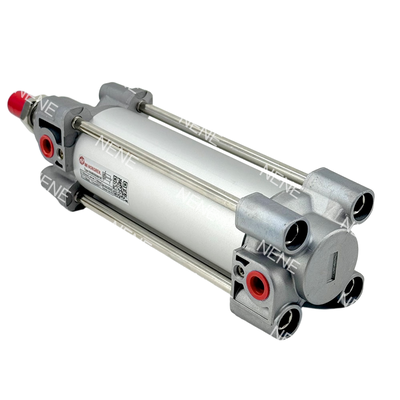

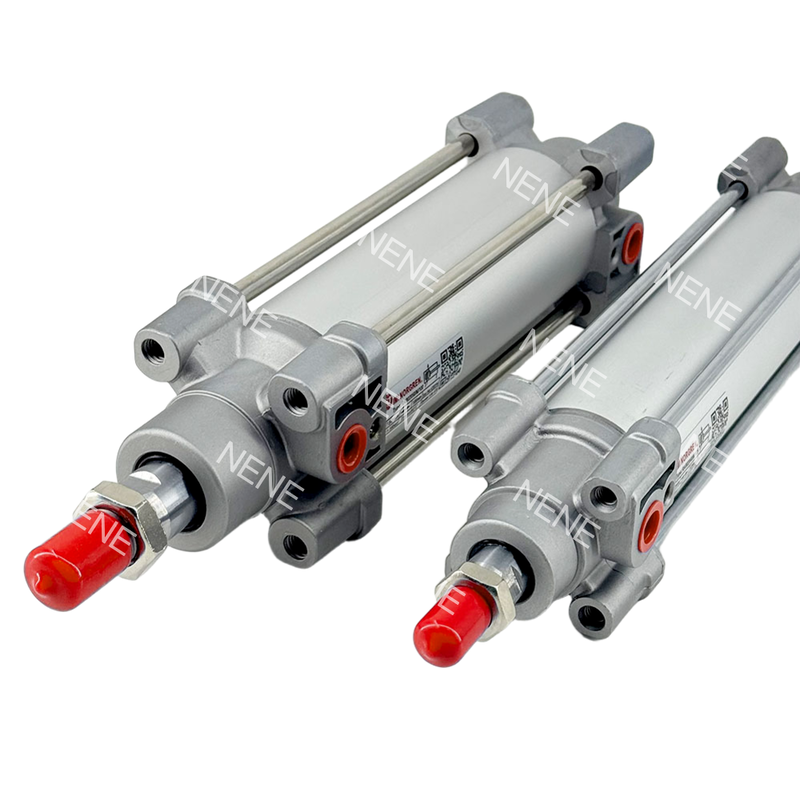

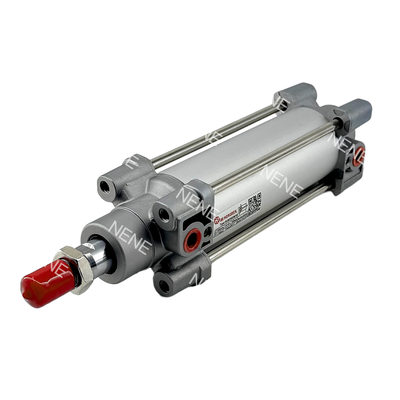

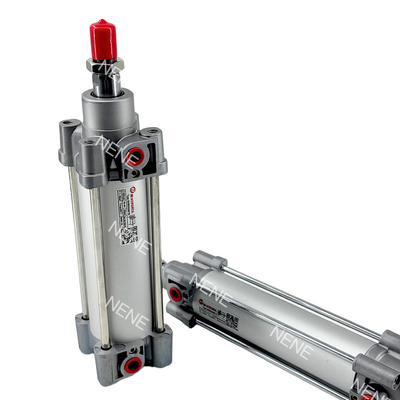

Norgren RA/802100/M/75 Pneumatische actuator met 100 mm boorkorte slag voor stoppen en positioneren

De RA/802100/M-serie is een hoogwaardige, dubbelwerkende pneumatische cilinder die voldoet aan de ISO 15552-norm. Het maakt deel uit van het bekende ISOLine™-assortiment en heeft een boordiameter van 100 mm. Deze serie biedt een ruime keuze aan slaglengtes, variërend van 25 mm tot 1000 mm, waardoor deze geschikt is voor het leveren van betrouwbare en efficiënte lineaire beweging in een verscheidenheid aan industriële automatiseringstoepassingen.

Een belangrijk kenmerk van deze cilinder is het innovatieve Adaptive Cushioning System (ACS). Dit slimme systeem past de demping automatisch aan op basis van veranderende belastingsomstandigheden, waardoor handmatige aanpassingen of gespecialiseerde expertise overbodig zijn. Het resultaat is dat de cilinder soepeler en veiliger werkt, minder onderhoud nodig heeft en een langere levensduur heeft.

De RA/802100/M-serie is gebouwd met een duurzame ronde loop en externe trekstangen en is ontworpen om zware omstandigheden te weerstaan. Het is uitgerust met een magnetische zuiger die gemakkelijke positiedetectie mogelijk maakt bij gebruik met compatibele reed- of solid-state schakelaars. De cilinder voldoet aan de normen ISO 15552, VDMA 24562 en NFE 49-003-1, waardoor zowel uitwisselbaarheid als naleving van de wereldwijde regelgeving worden gegarandeerd.

Deze cilinder werkt bij een maximale druk van 16 bar en binnen een temperatuurbereik van -10°C tot +80°C en is zeer veelzijdig en geschikt voor veeleisende industriële taken. De boring van 100 mm zorgt voor een aanzienlijke krachtuitvoer en levert een theoretische stuwkracht van 4710N bij 6 bar. Dit maakt de RA/802100/M-serie een uitstekende keuze voor zware industriële toepassingen die hoge kracht en langdurige prestaties vereisen.

Het Adaptive Cushioning System (ACS) is ontworpen om de demping automatisch aan te passen aan wisselende belastingen. Deze functie elimineert de noodzaak voor handmatige aanpassingen, waardoor een soepele en veilige werking wordt gegarandeerd en het geluid en de trillingen aanzienlijk worden verminderd.

Naleving van ISO 15552, samen met naleving van de VDMA 24562- en NFE 49-003-1-normen, garandeert wereldwijde uitwisselbaarheid. Dit maakt de integratie in bestaande systemen eenvoudig en probleemloos.

De robuuste constructie is voorzien van een ronde loop uitgerust met externe trekstangen, waardoor de duurzaamheid wordt vergroot en bestand is tegen agressieve industriële omgevingen. Dit solide ontwerp zorgt voor langdurige prestaties, zelfs onder zware omstandigheden.

Het systeem is uitgerust met een standaard magnetische zuiger en maakt eenvoudige positiedetectie mogelijk via reed- of solid-state schakelaars, zoals de M/50-serie. Dit voegt precisie en gemak toe aan de bewaking van de werking.

Het apparaat ondersteunt een breed werkdrukbereik van 1 tot 16 bar, waardoor het kan worden aangepast aan een verscheidenheid aan toepassingen, van lichte taken tot zware industriële vereisten.

Slaglengtes zijn zeer veelzijdig en verkrijgbaar in een breed spectrum van standaard en niet-standaard opties, tot wel 1000 mm. Deze flexibiliteit is geschikt voor uiteenlopende toepassingsbehoeften.

Het onderhoud is minimaal dankzij PUR-afdichtingen die zorgen voor een efficiënte werking met lage wrijving en een langere levensduur. Deze afdichtingen zijn compatibel met zowel gesmeerde als niet-gesmeerde luchtsystemen.

Voor betrouwbaarheid in de transport- en spoorwegindustrie is het systeem getest op schokken en trillingen in overeenstemming met de normen EN 61373 Categorie 1, Klasse A + B.

De theoretische stuwkracht bij een druk van 6 bar levert een hoge krachtuitvoer en bereikt 4710 N bij de uitgaande slag en 4416 N bij de ingaande slag, wat een uitzonderlijk vermogen biedt voor veeleisende toepassingen.

Er zijn meerdere varianten beschikbaar om aan specifieke eisen te voldoen, waaronder verschillende zuigerstangmaterialen, speciale ruitenwissers, afdichtingen met lage wrijving en verlengde zuigerstangen, waardoor maatwerk en verbeterde prestaties worden gegarandeerd.
