Productbeschrijving:

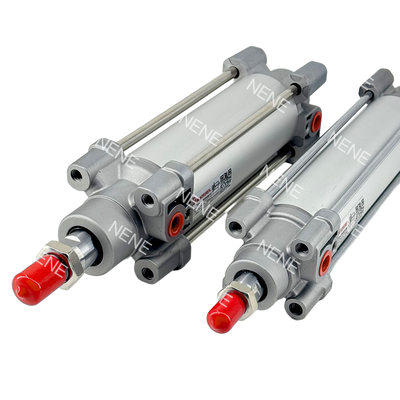

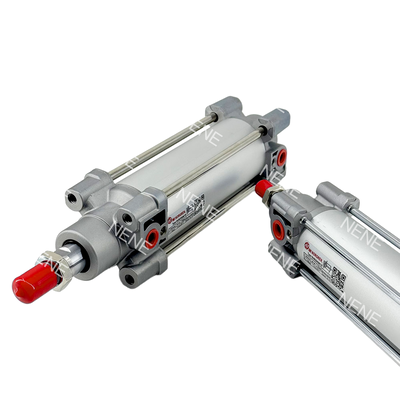

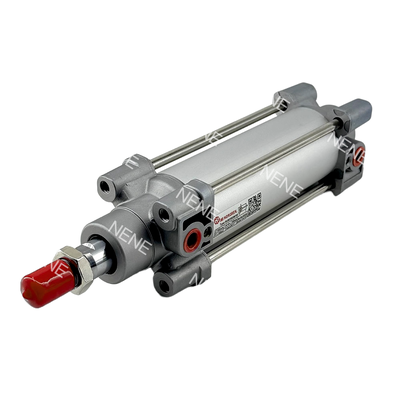

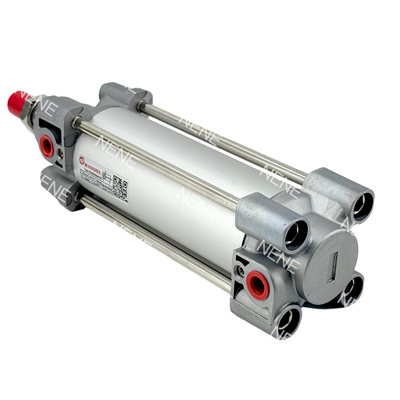

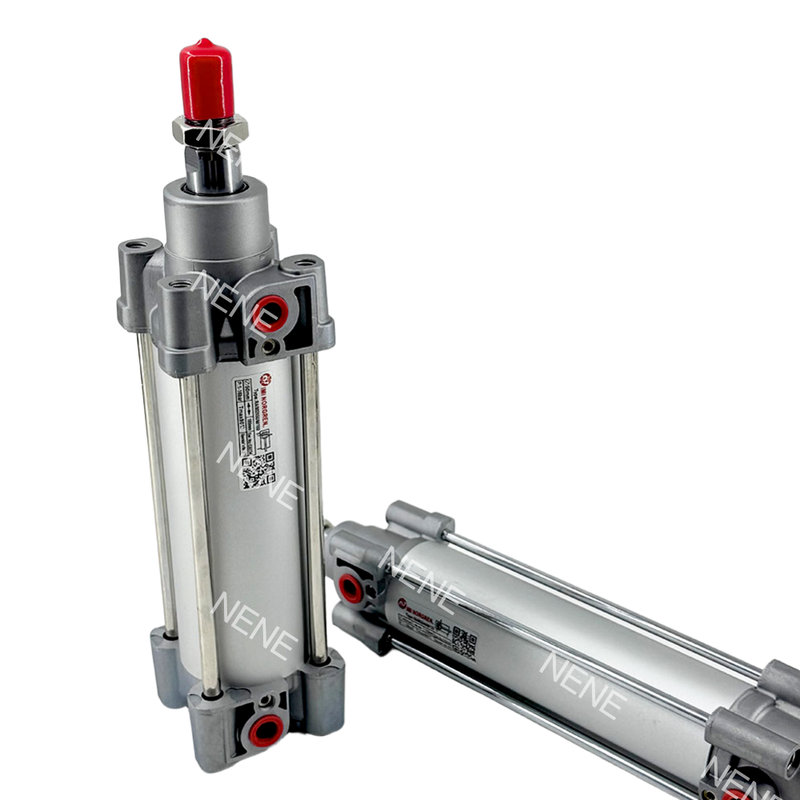

De RA/802100/M-serie is een hoogwaardige dubbelwerkende pneumatische cilinder die voldoet aan de ISO 15552-norm. Het behoort tot het bekende ISOLine™-productassortiment en heeft een boordiameter van 100 mm. Deze cilinder is verkrijgbaar in een breed scala aan slaglengtes variërend van 25 mm tot 1000 mm en is ontworpen om betrouwbare en efficiënte lineaire beweging te bieden, waardoor hij geschikt is voor tal van industriële automatiseringstoepassingen.
Centraal in het geavanceerde ontwerp van de cilinder staat het Adaptive Cushioning System (ACS), een innovatieve technologie die de dempingsprestaties automatisch aanpast op basis van wisselende belastingsomstandigheden. Dit elimineert de noodzaak voor handmatige aanpassingen van de kussenschroeven of gespecialiseerde technische kennis, wat resulteert in een soepelere en veiligere bediening, lagere onderhoudskosten en een langere operationele levensduur.
De RA/802100/M-serie is gebouwd met een stevige ronde loop en uitgerust met externe trekstangen en is gebouwd om veeleisende en zware omstandigheden te weerstaan. De cilinder is standaard uitgerust met een magnetische zuiger, die gemakkelijke positiedetectie mogelijk maakt bij gebruik met compatibele reed- of solid-state schakelaars. Het voldoet aan meerdere normen, waaronder ISO 15552, VDMA 24562 en NFE 49-003-1, waardoor uitwisselbaarheid en naleving van internationale regelgeving worden gegarandeerd.
Deze cilinder is ontworpen voor veelzijdigheid en kan werken bij een maximale druk van 16 bar en binnen een temperatuurbereik van -10°C tot +80°C. De boringdiameter van 100 mm genereert een aanzienlijke theoretische stuwkracht van 4710N bij een druk van 6 bar, waardoor de RA/802100/M-serie ideaal is voor zware industriële toepassingen die een hoge krachtuitvoer en langdurige prestaties vereisen.
Functies:
Adaptief dempingssysteem (ACS)
Het Adaptive Cushioning System past de demping automatisch aan op basis van wisselende belastingen. Dit elimineert de noodzaak van handmatige aanpassingen en zorgt voor een soepele en veilige werking. Bovendien helpt het bij het verminderen van geluid en trillingen tijdens gebruik.
ISO 15552-naleving
Dit product voldoet aan de normen ISO 15552, VDMA 24562 en NFE 49-003-1. Dergelijke naleving garandeert wereldwijde uitwisselbaarheid en maakt eenvoudige integratie in bestaande systemen mogelijk zonder compatibiliteitsproblemen.
Robuuste constructie
De constructie heeft een ontwerp met ronde cilinder en externe trekstangen en biedt superieure duurzaamheid, waardoor deze ideaal is voor veeleisende en agressieve industriële omgevingen.
Magnetische zuiger
De standaard magnetische zuiger maakt eenvoudige positiedetectie mogelijk met behulp van reed- of solid-state schakelaars, zoals de M/50-serie, waardoor de nauwkeurigheid en controle van de handelingen worden verbeterd.
Breed werkdrukbereik
Dit product kan werken binnen een drukbereik van 1 tot 16 bar en is veelzijdig genoeg voor een breed spectrum aan toepassingen, van lichte tot zware taken.
Veelzijdige lijnselectie
Er is een brede selectie van zowel standaard als niet-standaard slaglengtes beschikbaar, tot 1000 mm, om aan verschillende operationele vereisten te voldoen.
Weinig onderhoud
Het systeem is uitgerust met PUR-afdichtingen en zorgt voor een efficiënte werking met weinig wrijving en een lange levensduur. Het is compatibel met zowel gesmeerde als niet-gesmeerde lucht, waardoor de onderhoudsinspanningen worden geminimaliseerd.
Schokken en trillingen getest
Dit product is uitvoerig getest volgens EN 61373 Categorie 1, Klasse A + B-normen, waardoor het geschikt is voor spoor- en transporttoepassingen die een hoge betrouwbaarheid vereisen.
Hoge krachtuitvoer
Bij een druk van 6 bar bedragen de theoretische stuwkrachtwaarden 4710 N bij de uitgaande slag en 4416 N bij de ingaande slag, wat een uitzonderlijk vermogen levert voor uitdagende taken.
Meerdere varianten beschikbaar
Er zijn verschillende opties compatibel met dit product, waaronder verschillende zuigerstangmaterialen, speciale ruitenwissers, afdichtingen met lage wrijving en verlengde zuigerstangen, waardoor aanpassing aan specifieke behoeften mogelijk is.
Technische parameters:
| Type |
Standaardcilinder (ronde cilinder) |
| Operatie |
Dubbelwerkend |
| Merk |
IMI Norgren |
| Standaard |
ISO15552 |
| Poortgrootte |
G1/2 |
| Serie |
RA/802000 |
Toepassingen:
Industriële automatisering
Deze sector omvat de algemene fabrieksautomatisering, inclusief de bediening van assemblagelijnen en diverse materiaalbehandelingsapparatuur. Het richt zich op het stroomlijnen van productieprocessen om de efficiëntie te verbeteren en handarbeid te verminderen.
Verpakkingsmachines
Verpakkingsmachines omvatten taken zoals het sorteren, duwen, positioneren en transporteren van producten. Deze geautomatiseerde handelingen helpen bij het handhaven van consistente verpakkingsnormen en versnellen de verwerking van goederen.
Auto-industrie
De automobielsector maakt gebruik van automatisering bij de assemblage van componenten, lasarmaturen en productielijnbeheer. Bovendien garandeert geavanceerde testapparatuur de kwaliteit en betrouwbaarheid van auto-onderdelen.
Spoorwegtoepassingen
Apparatuur ontworpen voor spoorwegtoepassingen ondergaat strenge schok- en trillingstests in overeenstemming met de normen EN 61373 Categorie 1, Klasse A + B. Dit garandeert duurzaamheid en prestaties voor onderdelen van spoorvoertuigen.
Eten en drinken
Automatiseringsoplossingen in de voedingsmiddelen- en drankenindustrie zijn compatibel met persluchtsystemen die gefilterd, gesmeerd of niet-gesmeerd kunnen zijn, waardoor hygiënische en efficiënte productieomgevingen worden ondersteund.
Werktuigbouwkunde
Werktuigbouwkunde past automatisering toe in de machinebouw, de ontwikkeling van machines voor speciale doeleinden en algemene lineaire aandrijftechnologieën, waardoor precisie en veelzijdigheid in de productie worden bevorderd.
Materiaalbehandeling
Dit vakgebied richt zich op handelingen zoals het heffen, duwen, stoppen en overbrengen van materialen binnen logistieke systemen, waardoor de stroom en het beheer van goederen worden geoptimaliseerd.
Elektronica productie
Bij de productie van elektronica is automatisering essentieel voor de nauwkeurige positionering en zorgvuldige omgang met componenten, vooral in cleanrooms of gecontroleerde omgevingen om een hoge productkwaliteit te garanderen.
Ondersteuning en diensten:
Ons zuiger-pneumatische cilinderproduct is ontworpen om betrouwbare en efficiënte prestaties te leveren in een breed scala aan industriële toepassingen. Om een optimale werking en een lange levensduur te garanderen, bieden wij uitgebreide technische ondersteuning en diensten.
Technische ondersteuning omvat hulp bij productselectie, installatiebegeleiding, probleemoplossing, onderhoudstips en prestatie-optimalisatie. Ons team van experts staat klaar om u te helpen de specificaties en mogelijkheden van de pneumatische zuigercilinders te begrijpen, zodat ze aan uw specifieke toepassingsvereisten voldoen.
We bieden gedetailleerde documentatie, inclusief gebruikershandleidingen, installatie-instructies en onderhoudsgidsen om het juiste gebruik en onderhoud van de cilinders te vergemakkelijken. Daarnaast verzorgen wij trainingen en workshops om uw technische kennis en operationele vaardigheden te vergroten.
Ons serviceaanbod omvat reparatie en vervanging van cilinderonderdelen, routinematige onderhoudsdiensten en ondersteuning op locatie om de stilstandtijd te minimaliseren en een continue werking te garanderen. We bieden ook aanpassingsmogelijkheden om de pneumatische cilinders af te stemmen op uw unieke operationele behoeften.
Door te kiezen voor ons product Piston Pneumatische Cilinder krijgt u toegang tot een toegewijd ondersteuningsnetwerk dat zich inzet om u te helpen maximale efficiëntie en duurzaamheid in uw pneumatische systemen te bereiken.
Verpakking en verzending:
Productverpakking:De zuiger-pneumatische cilinder is zorgvuldig verpakt om bescherming tijdens het transport te garanderen. Elke cilinder is verpakt in antistatisch noppenfolie en in een op maat gemaakt schuimrubberen inzetstuk geplaatst om beweging en schade te voorkomen. De verpakte cilinder wordt vervolgens ingesloten in een stevige golfkartonnen doos met duidelijke labels, inclusief productdetails, gebruiksinstructies en veiligheidswaarschuwingen. Extra verpakkingsmaterialen zoals droogmiddelpakketten worden meegeleverd ter bescherming tegen vocht.
Verzending:Wij bieden betrouwbare verzendopties om de zuigerpneumatische cilinder veilig en snel op uw locatie af te leveren. Bestellingen worden binnen 1-2 werkdagen verwerkt. Verzendmethoden omvatten standaard verzending over land, versnelde koeriersdiensten en vrachtopties voor bulkbestellingen. Trackinginformatie wordt verstrekt zodra het product is verzonden. Wij zorgen ervoor dat alle zendingen voldoen aan de relevante regelgeving en verzekerd zijn om eventuele schade of verlies tijdens het transport te dekken.
