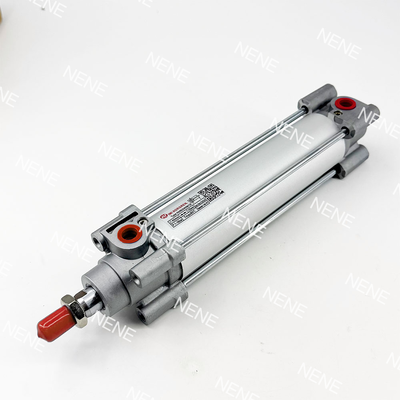

RA/802080/M/400 Dubbelwerkende cilinder door Norgren ISO 15552 voor automobiel assemblagelijnen

Productbeschrijving:

De RA/802080/M-serie is een hoogwaardige pneumatische cilinder die voldoet aan de ISO 15552-norm en deel uitmaakt van de bekende ISOLine™-productfamilie. Deze dubbelwerkende cilinder heeft een boringdiameter van 80 mm en is verkrijgbaar in een breed scala aan slaglengtes, variërend van 25 mm tot 1000 mm. Het is ontworpen om betrouwbare en efficiënte lineaire beweging te bieden, waardoor het geschikt is voor een breed scala aan toepassingen op het gebied van industriële automatisering.

Centraal bij deze pneumatische cilinder staat het innovatieve Adaptive Cushioning System (ACS). Dit slimme systeem past op intelligente wijze de dempingsprestaties aan als reactie op variërende belastingen, waardoor handmatige aanpassingen van de kussenschroeven of gespecialiseerde technische kennis overbodig zijn. Als gevolg hiervan profiteren gebruikers van een soepelere en veiligere werking, minder onderhoudsvereisten en een langere levensduur van de apparatuur.

De RA/802080/M-serie is gebouwd met een stevige ronde loop en beveiligd door externe trekstangen en biedt verbeterde duurzaamheid waardoor hij zelfs in zwaardere omgevingen effectief kan werken. De cilinder is standaard uitgerust met een magnetische zuiger, die eenvoudige positiedetectie mogelijk maakt in combinatie met compatibele reedschakelaars of solid-state sensoren. Naleving van de normen ISO 15552, VDMA 24562 en NFE 49-003-1 garandeert uitwisselbaarheid en naleving van internationale kwaliteitsbenchmarks.

Dit model ondersteunt een maximale werkdruk van 16 bar en kan betrouwbaar functioneren binnen een bedrijfstemperatuurbereik van -10°C tot +80°C. Dankzij zijn veelzijdigheid kan hij veeleisende industriële taken aan, terwijl de prestaties soepel en nauwkeurig blijven. De boring van 80 mm genereert een aanzienlijke krachtuitvoer en levert een theoretische stuwkracht van 3016N bij een druk van 6 bar, wat de cilinder bijzonder geschikt maakt voor zware industriële toepassingen.

Functies:

Het Adaptive Cushioning System (ACS) is ontworpen om de demping automatisch aan te passen op basis van wisselende belastingen. Deze functie elimineert de noodzaak voor handmatige aanpassingen, wat resulteert in een soepelere en veiligere werking terwijl lawaai en trillingen worden geminimaliseerd.

Dit systeem voldoet aan internationale normen, waaronder ISO 15552, VDMA 24562 en NFE 49-003-1. Dergelijke naleving garandeert wereldwijde uitwisselbaarheid en vergemakkelijkt een naadloze integratie in bestaande industriële opstellingen.

Het apparaat is gebouwd met een ronde cilinder en externe trekstangen en biedt uitzonderlijke robuustheid en duurzaamheid, waardoor het zeer geschikt is voor veeleisende en agressieve industriële omgevingen.

Het systeem is uitgerust met een standaard magnetische zuiger en ondersteunt eenvoudige positiedetectie door het gebruik van reed- of solid-state schakelaars, zoals die in de M/50-serie.

De bedrijfsdruk varieert van 1 tot 16 bar, waardoor het systeem een ​​breed spectrum aan taken, van lichte tot zware toepassingen, effectief kan uitvoeren.

Het product is verkrijgbaar in een veelzijdige selectie slaglengtes, die zowel standaard- als aangepaste opties omvat, met lengtes tot 1000 mm om aan uiteenlopende operationele vereisten te voldoen.

Weinig onderhoud is een belangrijk kenmerk, omdat PUR-afdichtingen een efficiënte werking met lage wrijving bieden en een lange levensduur garanderen. Bovendien functioneert het systeem optimaal met zowel gesmeerde als ongesmeerde lucht.

Het Adaptive Cushioning System is uitvoerig getest op schok- en trillingsbestendigheid en voldoet aan de normen EN 61373 Categorie 1, Klasse A + B, die van cruciaal belang zijn voor spoor- en transporttoepassingen.

Hij levert een hoge krachtuitvoer, met een theoretische stuwkracht van 3016 N tijdens de uitgaande slag en 2722 N tijdens de ingaande slag bij 6 bar, waardoor hij een aanzienlijk vermogen levert voor uitdagende industriële taken.

Er zijn meerdere varianten beschikbaar om aan specifieke behoeften te voldoen, waaronder opties voor verschillende zuigerstangmaterialen, gespecialiseerde ruitenwissers, afdichtingen met lage wrijving en verlengde zuigerstangen, waardoor oplossingen op maat voor diverse toepassingen mogelijk zijn.

Technische parameters:

Toepassingen:

Ondersteuning en diensten:

Ons zuiger-pneumatische cilinderproduct is ontworpen voor betrouwbare en efficiënte prestaties in verschillende industriële toepassingen. Voor technische ondersteuning en servicevragen verwijzen wij u naar de producthandleiding voor gedetailleerde installatie-, bedienings- en onderhoudsinstructies. We bieden uitgebreide handleidingen voor probleemoplossing om veelvoorkomende problemen op te lossen en de functionaliteit van de cilinder te optimaliseren.

Er zijn vervangende onderdelen en accessoires verkrijgbaar om de levensduur en optimale werking van uw pneumatische cilinder te garanderen. Regelmatig onderhoud, inclusief smering en inspectie van afdichtingen, wordt aanbevolen om slijtage te voorkomen en de levensduur van het product te verlengen.

Voor geavanceerde technische assistentie is ons ondersteuningsteam uitgerust om deskundige begeleiding te bieden op het gebied van maatwerk, integratie en systeemcompatibiliteit. We bieden ook trainingsbronnen en technische documentatie om u te helpen de voordelen van uw pneumatische zuigercilinder te maximaliseren.

Zorg ervoor dat alle onderhouds- en reparatiewerkzaamheden worden uitgevoerd door gekwalificeerd personeel om de veiligheids- en prestatienormen te handhaven. Er zijn garantievoorwaarden van toepassing zoals gespecificeerd in de productdocumentatie.

Verpakking en verzending:

Productverpakking:De zuiger-pneumatische cilinder is zorgvuldig verpakt om maximale bescherming tijdens transport te garanderen. Elke cilinder is verpakt in antistatisch noppenfolie en in een stevige, op maat gemaakte kartonnen doos geplaatst. Er worden extra dempingsmaterialen zoals schuiminzetstukken of luchtkussens gebruikt om bewegingen te voorkomen en schokken te absorberen. De verpakking is duidelijk geëtiketteerd met productdetails, gebruiksinstructies en veiligheidswaarschuwingen om een ​​goede verzorging te garanderen.

Verzending:Wij bieden betrouwbare verzendopties om de Piston Pneumatische Cilinder veilig op uw locatie af te leveren. Producten worden verzonden via vertrouwde vervoerders, waarbij tracking beschikbaar is voor alle bestellingen. De verzendtijden variëren afhankelijk van de bestemming, maar variëren doorgaans van 3 tot 7 werkdagen voor binnenlandse bezorging. Internationale verzending is ook beschikbaar, waarbij de geschatte levertijden worden opgegeven bij het afrekenen. Alle zendingen zijn verzekerd tegen schade of verlies tijdens het transport.
