Productbeschrijving:

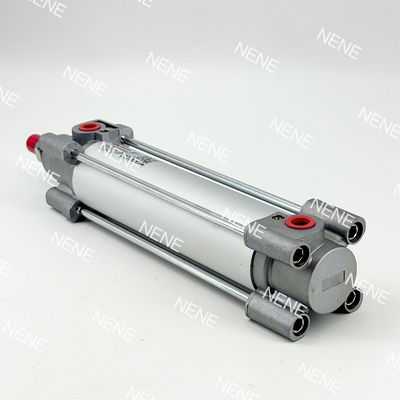

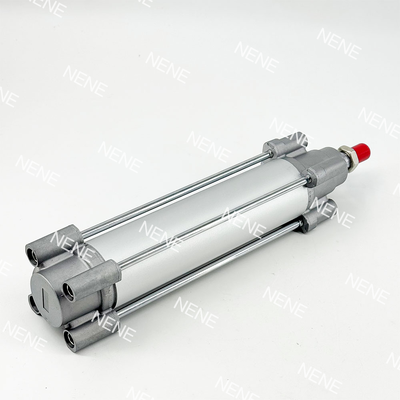

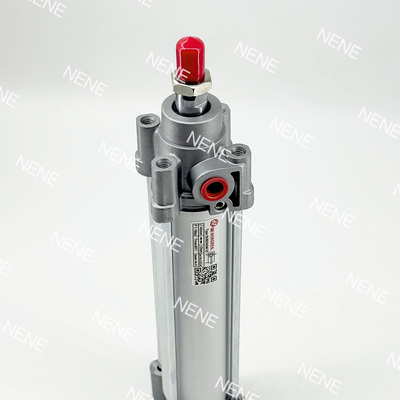

De RA/802080/M-serie vertegenwoordigt een hoogwaardige pneumatische cilinder, ontworpen volgens de ISO 15552-normen. Deze dubbelwerkende cilinder maakt deel uit van de veelgeprezen ISOLine™-productfamilie en heeft een boringdiameter van 80 mm en is verkrijgbaar in een uitgebreid assortiment slaglengtes, variërend van 25 mm tot 1000 mm. Het is ontworpen om betrouwbare en efficiënte lineaire beweging te bieden, waardoor het geschikt is voor een breed spectrum aan industriële automatiseringstoepassingen.
De kern van deze cilinder wordt gevormd door het innovatieve Adaptive Cushioning System (ACS). Deze slimme technologie stemt de demping automatisch af op basis van variërende belastingsomstandigheden, waardoor handmatige aanpassingen van de kussenschroeven of gespecialiseerde expertise niet meer nodig zijn. De voordelen van ACS zijn onder meer een soepelere werking, verbeterde veiligheid, lagere onderhoudskosten en een langere levensduur van de cilinder.
De RA/802080/M-serie is gebouwd met een stevige ronde loop en externe trekstangen en beschikt over een uitzonderlijke duurzaamheid, waardoor hij zelfs onder zware omstandigheden betrouwbaar kan presteren. De cilinder is standaard uitgerust met een magnetische zuiger, wat een eenvoudige positiedetectie mogelijk maakt bij gebruik met compatibele reed- of solid-state schakelaars. Het voldoet aan internationale normen zoals ISO 15552, VDMA 24562 en NFE 49-003-1, waardoor zowel uitwisselbaarheid als wereldwijde conformiteit met de regelgeving wordt gegarandeerd.
Deze cilinder is ontworpen om te werken bij een maximale druk van 16 bar en binnen een temperatuurbereik van -10°C tot +80°C en is veelzijdig genoeg om aan strenge industriële eisen te voldoen. Dankzij de boring van 80 mm kan hij een aanzienlijke kracht produceren en een theoretische stuwkracht van 3016N leveren bij 6 bar, waardoor hij een uitstekende keuze is voor zware toepassingen die betrouwbare en nauwkeurige prestaties vereisen.
Functies:
Adaptief dempingssysteem (ACS)
Het Adaptive Cushioning System (ACS) past de demping automatisch aan op basis van wisselende belastingen. Deze functie elimineert de noodzaak voor handmatige aanpassingen, waardoor een soepele en veilige werking wordt gegarandeerd en de geluids- en trillingsniveaus aanzienlijk worden verminderd.
ISO 15552-naleving
Dit product voldoet aan de normen ISO 15552, VDMA 24562 en NFE 49-003-1, waardoor wereldwijde uitwisselbaarheid wordt gegarandeerd. Door zich aan deze normen te houden, is eenvoudige integratie in bestaande systemen in verschillende industrieën en regio's mogelijk.
Robuuste constructie
Dankzij het ontwerp met ronde cilinder en externe trekstangen biedt de constructie uitzonderlijke duurzaamheid, zelfs in de meest veeleisende industriële omgevingen. Deze robuuste constructie zorgt voor langdurige prestaties onder agressieve bedrijfsomstandigheden.
Magnetische zuiger
Uitgerust met een standaard magnetische zuiger, vergemakkelijkt dit onderdeel een eenvoudige positiedetectie. Het is compatibel met reed- of solid-state schakelaars, zoals die in de M/50-serie, waardoor de veelzijdigheid voor verschillende besturingstoepassingen wordt vergroot.
Breed werkdrukbereik
De unit werkt efficiënt binnen een drukbereik van 1 tot 16 bar. Dit brede assortiment is geschikt voor een verscheidenheid aan toepassingen, van lichte tot zware taken, waardoor het geschikt is voor uiteenlopende operationele vereisten.
Veelzijdige lijnselectie
Er is een ruime keuze aan zowel standaard als niet-standaard slaglengtes beschikbaar, tot wel 1000 mm. Dankzij deze flexibiliteit kunnen gebruikers het product afstemmen op specifieke behoeften en toepassingseisen.
Weinig onderhoud
Het gebruik van PUR-afdichtingen zorgt voor een wrijvingsarme werking en een langere levensduur. Bovendien is het systeem compatibel met zowel gesmeerde als niet-gesmeerde lucht, waardoor de onderhoudsvereisten en operationele kosten tot een minimum worden beperkt.
Schokken en trillingen getest
Het product is uitvoerig getest volgens EN 61373 Categorie 1, Klasse A + B-normen, waardoor het ideaal is voor spoor- en transporttoepassingen waar schok- en trillingsbestendigheid van cruciaal belang zijn.
Hoge krachtuitvoer
Bij een werkdruk van 6 bar bedraagt de theoretisch geproduceerde stuwkracht 3016 N tijdens de uitgaande slag en 2722 N tijdens de ingaande slag. Deze hoge krachtuitvoer zorgt ervoor dat veeleisende industriële taken effectief kunnen worden uitgevoerd.
Meerdere varianten beschikbaar
Er zijn verschillende opties beschikbaar om het product aan te passen, waaronder verschillende zuigerstangmaterialen, gespecialiseerde ruitenwissers, afdichtingen met lage wrijving en verlengde zuigerstangen. Deze varianten maken oplossingen op maat mogelijk om aan specifieke operationele vereisten te voldoen.
Technische parameters:
| Merk |
IMI Norgren |
| Standaard |
ISO15552 |
| Cilinder boring |
80 mm |
| Type |
Standaard cilinder |
| Operatie |
Dubbelwerkend |
| Serie |
RA/802000 |
Toepassingen:
Industriële automatisering
Deze sector omvat de algemene fabrieksautomatisering, inclusief assemblagelijnen en diverse materiaalbehandelingsapparatuur. Het richt zich op het stroomlijnen van productieprocessen om de efficiëntie en nauwkeurigheid te verbeteren.
Verpakkingsmachines
Verpakkingsmachines omvatten taken zoals het sorteren, duwen, positioneren en transporteren van producten. Deze handelingen zijn essentieel voor het organiseren van goederen en het voorbereiden ervan voor verzending of verkoop.
Auto-industrie
De automobielsector maakt gebruik van technologie voor de assemblage van componenten, lasarmaturen, automatisering van productielijnen en testapparatuur. Deze toepassingen zorgen voor de productie van betrouwbare en hoogwaardige voertuigen.
Spoorwegtoepassingen
Apparatuur die in spoorwegsystemen wordt gebruikt, ondergaat strenge schok- en trillingstests volgens de EN 61373-normen, met name Categorie 1, Klasse A + B. Dit garandeert duurzaamheid en prestaties in railvoertuigomgevingen.
Eten en drinken
Machines in deze industrie zijn ontworpen om effectief te werken met perslucht die kan worden gefilterd, gesmeerd of niet-gesmeerd. Deze functie ondersteunt hygiënische en efficiënte verwerkingsomstandigheden.
Werktuigbouwkunde
Dit gebied omvat de machinebouw, de ontwikkeling van machines voor speciale doeleinden en algemene lineaire aandrijving. Deze toepassingen komen tegemoet aan uiteenlopende industriële en productiebehoeften.
Materiaalbehandeling
Materiaalbehandelingssystemen voeren verschillende handelingen uit, zoals heffen, duwen, stoppen en overbrengen binnen logistieke kaders. Deze processen dragen bij aan een geoptimaliseerde goederenstroom en -beheer.
Elektronica productie
Bij de productie van elektronica zijn nauwkeurige positionering en het hanteren van delicate componenten van cruciaal belang. Deze taken worden vaak uitgevoerd in schone omgevingen om de productintegriteit en kwaliteit te behouden.
Ondersteuning en diensten:
Ons zuiger-pneumatische cilinderproduct is ontworpen voor betrouwbare en efficiënte prestaties in verschillende industriële toepassingen. Voor technische ondersteuning bieden we uitgebreide bronnen, waaronder gedetailleerde producthandleidingen, installatiehandleidingen en tips voor probleemoplossing, om een optimale werking te garanderen.
Wij bieden deskundige hulp bij het selecteren van de juiste cilindergrootte en specificaties om aan uw specifieke eisen te voldoen. Ons ondersteuningsteam kan u helpen met advies over systeemintegratie, onderhoudsprocedures en prestatie-optimalisatie.
Naast technische ondersteuning bieden we een scala aan diensten, zoals aangepaste cilinderaanpassingen, reparatie en renovatie, en de levering van vervangende onderdelen om de levensduur van uw pneumatische cilinders te verlengen.
Voor doorlopend onderhoud adviseren wij regelmatige inspectie van afdichtingen, stangen en montagecomponenten om lekkage te voorkomen en een soepele werking te garanderen. Een goede smering en tijdige vervanging van versleten onderdelen zijn essentieel voor het behoud van de cilinderefficiëntie en een lange levensduur.
Het is ons doel om ondersteuning en diensten van hoge kwaliteit te leveren die de waarde en prestaties van uw investering in een zuigerpneumatische cilinder maximaliseren.
