Productbeschrijving:

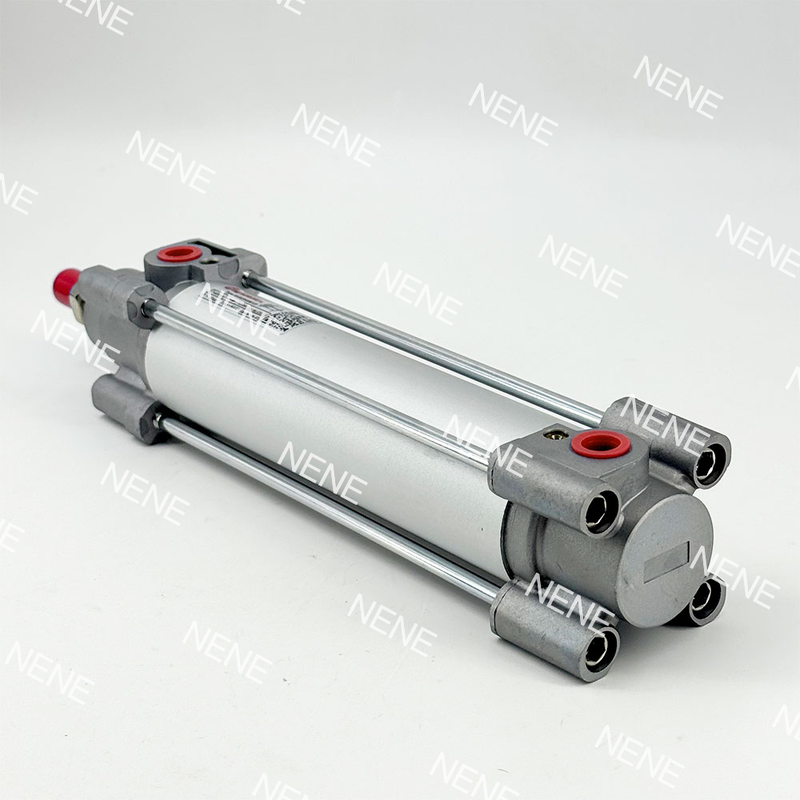

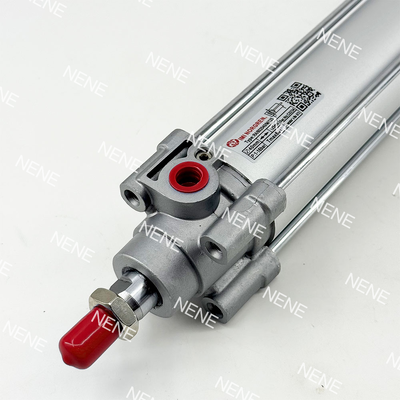

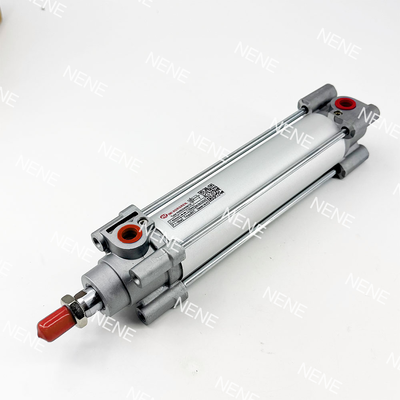

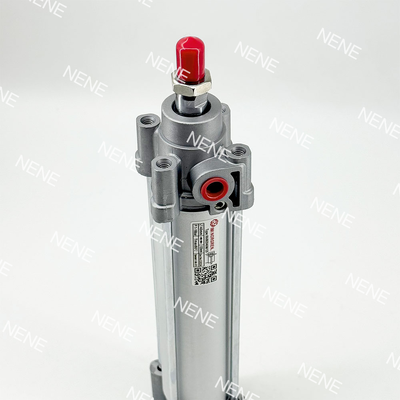

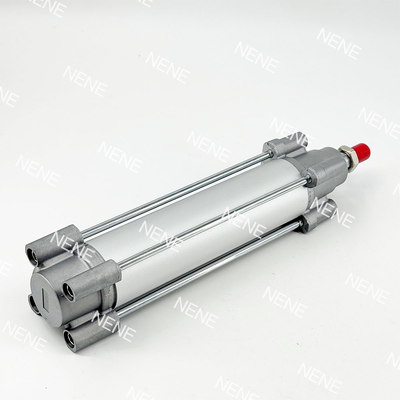

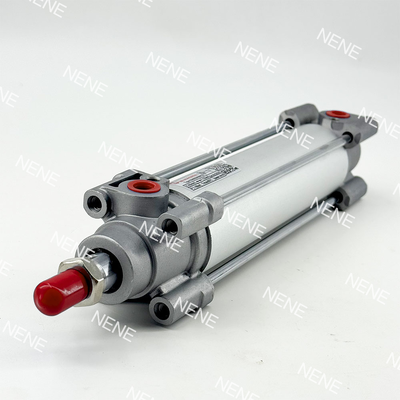

Overzicht pneumatische cilinders van de RA/802080/M-serie
De RA/802080/M-serie vertegenwoordigt een hoogwaardige pneumatische cilinder, ontworpen volgens de ISO 15552-norm. Deze dubbelwerkende cilinder maakt deel uit van de gewaardeerde ISOLine™-collectie en heeft een boringdiameter van 80 mm en is verkrijgbaar in een breed scala aan slaglengtes van 25 mm tot 1000 mm. Het ontwerp zorgt voor een betrouwbare en efficiënte lineaire beweging die geschikt is voor talrijke industriële automatiseringstoepassingen.
De kern van de RA/802080/M-serie wordt gevormd door het geavanceerde Adaptive Cushioning System (ACS). Dit slimme mechanisme past de dempingsprestaties dynamisch aan als reactie op variërende belastingsomstandigheden, waardoor de noodzaak voor handmatige aanpassingen van de kussenschroeven en gespecialiseerde technische expertise wordt geëlimineerd. Bijgevolg profiteren gebruikers van een soepelere en veiligere bediening, lagere onderhoudskosten en een langere levensduur van de cilinder.
Deze serie is gebouwd met een stevige ronde loop en uitgerust met externe trekstangen en biedt verbeterde duurzaamheid, waardoor hij zeer geschikt is voor zware gebruiksomstandigheden. Het bevat ook standaard een magnetische zuiger, waardoor eenvoudige positiedetectie mogelijk wordt in combinatie met compatibele reed- of solid-state-schakelaars. Naleving van de normen ISO 15552, VDMA 24562 en NFE 49-003-1 garandeert uitwisselbaarheid en brede internationale acceptatie.
De RA/802080/M-cilinder werkt bij een maximale druk van 16 bar en kan functioneren binnen een temperatuurbereik van -10°C tot +80°C. Hij voldoet aan strenge industriële eisen en garandeert tegelijkertijd een soepele en nauwkeurige bediening. De boring van 80 mm levert een aanzienlijke krachtuitvoer en levert een theoretische stuwkracht van 3016N bij 6 bar, wat hem bijzonder geschikt maakt voor zware taken.
Functies:
Adaptief dempingssysteem (ACS)
Het Adaptive Cushioning System (ACS) past de demping automatisch aan afhankelijk van de wisselende belasting. Deze functie elimineert de noodzaak voor handmatige aanpassingen, waardoor een soepele en veilige werking wordt gegarandeerd. Bovendien helpt het bij het verminderen van geluid en trillingen tijdens gebruik.
ISO 15552-naleving
Dit product voldoet aan de normen ISO 15552, VDMA 24562 en NFE 49-003-1. Dergelijke naleving garandeert wereldwijde uitwisselbaarheid en vergemakkelijkt eenvoudige integratie in bestaande systemen, waardoor het zeer veelzijdig is voor internationale toepassingen.
Robuuste constructie
De constructie is voorzien van een ronde loop met externe trekstangen en biedt uitstekende duurzaamheid. Dit robuuste ontwerp maakt hem geschikt voor gebruik in agressieve industriële omgevingen waar betrouwbaarheid essentieel is.
Magnetische zuiger
De standaard magnetische zuiger maakt eenvoudige positiedetectie mogelijk met behulp van reed- of solid-state schakelaars, zoals de M/50-serie. Dit verbetert de functionaliteit en monitoringmogelijkheden van het systeem.
Breed werkdrukbereik
Dit product werkt binnen een drukbereik van 1 tot 16 bar en past zich goed aan een verscheidenheid aan toepassingen aan, van lichte taken tot zware industriële activiteiten.
Veelzijdige lijnselectie
Het is verkrijgbaar in een breed scala aan slaglengtes, inclusief zowel standaard als niet-standaard opties, tot 1000 mm. Deze veelzijdigheid maakt maatwerk mogelijk voor specifieke toepassingsvereisten.
Weinig onderhoud
Uitgerust met PUR-afdichtingen zorgt het systeem voor een efficiënte werking met lage wrijving en een langere levensduur. Het is compatibel met zowel gesmeerde als niet-gesmeerde luchtomgevingen, waardoor de onderhoudsinspanningen worden geminimaliseerd.
Schokken en trillingen getest
Het product is uitvoerig getest om te voldoen aan de normen EN 61373 Categorie 1, Klasse A + B, waardoor het ideaal is voor spoor- en transporttoepassingen die een hoge weerstand tegen schokken en trillingen vereisen.
Hoge krachtuitvoer
Bij een werkdruk van 6 bar bedraagt de theoretische stuwkracht 3016 N bij de uitgaande slag en 2722 N bij de ingaande slag. Dit hoge krachtvermogen zorgt ervoor dat het product veeleisende toepassingen effectief aankan.
Meerdere varianten beschikbaar
Het product is geschikt voor een verscheidenheid aan opties, waaronder verschillende zuigerstangmaterialen, gespecialiseerde ruitenwissers, afdichtingen met lage wrijving en verlengde zuigerstangen. Deze reeks varianten biedt flexibiliteit om aan uiteenlopende operationele behoeften te voldoen.
Technische parameters:
| Cilinder boring |
80 mm |
| Serie |
RA/802000 |
| Standaard |
ISO15552 |
| Type |
Standaard cilinder |
| Operatie |
Dubbelwerkend |
| Merk |
IMI Norgren |
Toepassingen:
Industriële automatisering
Deze sector omvat algemene fabrieksautomatisering, inclusief assemblagelijnen en materiaalbehandelingsapparatuur. Deze systemen zijn ontworpen om de efficiëntie te verbeteren en productieprocessen te stroomlijnen.
Verpakkingsmachines
Verpakkingsmachines omvatten bewerkingen zoals het sorteren, duwen, positioneren en transporteren van producten. Deze functies zorgen voor een soepele verwerking en verpakking van producten in verschillende industrieën.
Auto-industrie
De automobielsector maakt gebruik van componentenassemblage, lasarmaturen, productielijnautomatisering en gespecialiseerde testapparatuur om hoge normen te handhaven en de productiesnelheid te verbeteren.
Spoorwegtoepassingen
Spoorwegapparatuur wordt uitvoerig getest op schok- en trillingsbestendigheid volgens de EN 61373-normen, met name Categorie 1, Klasse A + B. Dit garandeert duurzaamheid en betrouwbare prestaties bij gebruik van spoorvoertuigen.
Eten en drinken
Apparatuur die in de voedingsmiddelen- en drankenindustrie wordt gebruikt, is compatibel met gefilterde, gesmeerde of niet-gesmeerde perslucht, waardoor een hygiënische en efficiënte werking wordt gegarandeerd.
Werktuigbouwkunde
Dit vakgebied omvat de machinebouw, de ontwikkeling van machines voor speciale doeleinden en algemene lineaire aandrijvingsoplossingen, die een breed scala aan industriële toepassingen ondersteunen.
Materiaalbehandeling
Materiaalbehandelingssystemen vergemakkelijken handelingen zoals heffen, duwen, stoppen en overbrengen binnen logistieke raamwerken om de workflow en veiligheid te verbeteren.
Elektronica productie
Bij de productie van elektronica zijn nauwkeurige positionering en zorgvuldige omgang met componenten van cruciaal belang, vaak uitgevoerd in cleanroomomgevingen om de productkwaliteit te garanderen.
Ondersteuning en diensten:
Onze pneumatische zuigercilinder is ontworpen om betrouwbare en efficiënte lineaire beweging te bieden voor een breed scala aan industriële toepassingen. Om optimale prestaties te garanderen, is het belangrijk om de aanbevolen installatie-, bedienings- en onderhoudsrichtlijnen te volgen.
Installatie: Controleer vóór de installatie of de cilinderspecificaties overeenkomen met uw toepassingsvereisten. Monteer de cilinder veilig met behulp van geschikte fittingen en zorg voor uitlijning om zijbelastingen te voorkomen die voortijdige slijtage kunnen veroorzaken. Sluit de pneumatische leidingen aan volgens het systeemontwerp en zorg voor een schone en droge persluchttoevoer.
Bediening: Bedien de cilinder binnen de gespecificeerde druk- en temperatuurgrenzen. Vermijd plotselinge drukveranderingen om schade aan interne componenten te voorkomen. Controleer regelmatig op luchtlekken en zorg ervoor dat alle verbindingen goed vastzitten. Gebruik, indien beschikbaar, de juiste dempingsinstellingen om de impact aan het einde van de slag te minimaliseren.
Onderhoud: Inspecteer de cilinder regelmatig op tekenen van slijtage, corrosie of schade. Reinig de buitenoppervlakken om besmetting te voorkomen. Smeer de cilinder zoals aanbevolen met compatibele smeermiddelen om de levensduur van afdichtingen en bewegende delen te verlengen. Vervang versleten of beschadigde onderdelen onmiddellijk om de prestaties en veiligheid te behouden.
Probleemoplossing: Veel voorkomende problemen zijn onder meer luchtlekken, een kortere slaglengte of onregelmatige bewegingen. Controleer op beschadigde afdichtingen, verkeerde uitlijning of obstructie in de pneumatische leidingen. Zorg ervoor dat de luchttoevoer vrij is van vocht en verontreinigingen. Raadpleeg de gedetailleerde gids voor probleemoplossing voor specifieke symptomen en corrigerende maatregelen.
Door zich aan deze technische ondersteunings- en servicerichtlijnen te houden, kunnen gebruikers de efficiëntie en levensduur van hun zuiger-pneumatische cilinderinstallaties maximaliseren.
Verpakking en verzending:
Productverpakking:Elke pneumatische zuigercilinder wordt zorgvuldig verpakt om maximale bescherming tijdens het transport te garanderen. De cilinder wordt eerst omwikkeld met antistatisch schuim om eventuele schade door schokken of trillingen te voorkomen. Vervolgens wordt het in een stevige golfkartonnen doos geplaatst met extra opvulmateriaal om het stevig op zijn plaats te houden. Alle verpakkingsmaterialen zijn milieuvriendelijk en ontworpen om de impact op het milieu te minimaliseren.
Verzending:Wij bieden betrouwbare en efficiënte verzendopties wereldwijd. Bestellingen worden binnen 1-2 werkdagen na bevestiging van de betaling verwerkt. De zuigerpneumatische cilinder wordt verzonden via vertrouwde vervoerders, waarbij trackinginformatie aan de klant wordt verstrekt. Wij zorgen ervoor dat alle zendingen verzekerd zijn en met zorg worden afgehandeld om een tijdige en veilige levering te garanderen. Versnelde verzendopties zijn op aanvraag beschikbaar.
