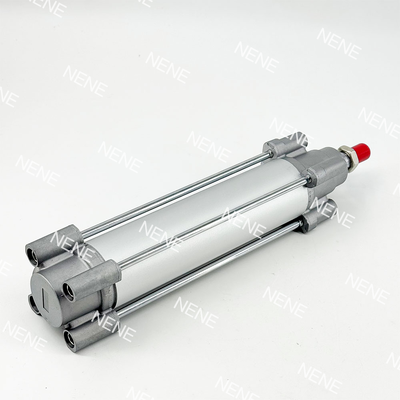

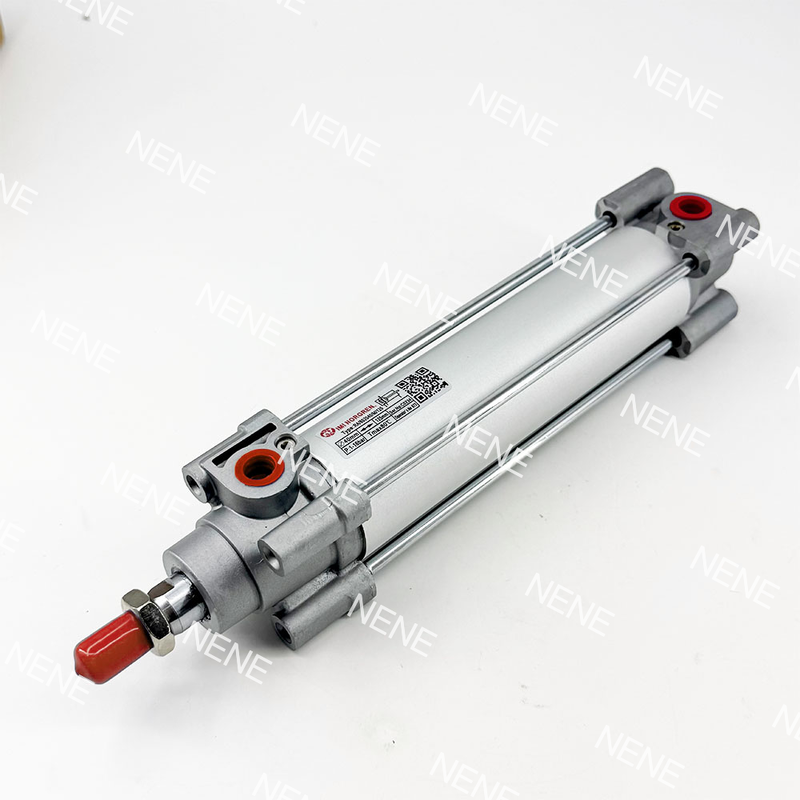

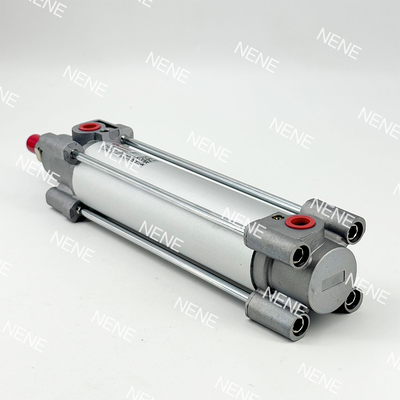

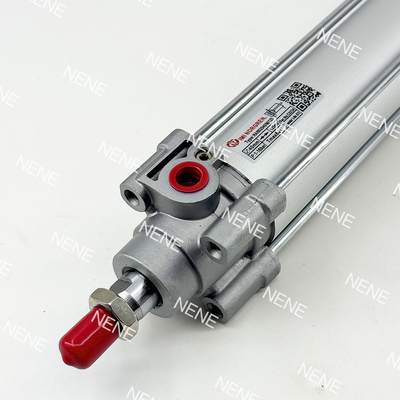

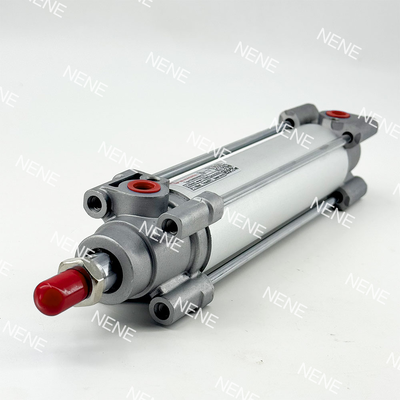

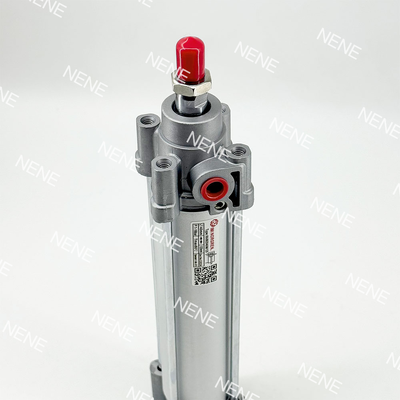

RA/802080/M/25 Kortslagpneumatische cilinder IMI Norgren 80 mm G3/8 met ACS voor precisie-klemmen

Productbeschrijving:

De RA/802080/M-serie is een premium dubbelwerkende pneumatische cilinder die voldoet aan de ISO 15552-norm en behoort tot de bekende ISOLine™-productfamilie. Het beschikt over een boringdiameter van 80 mm en biedt een breed scala aan slaglengtes, variërend van 25 mm tot 1000 mm. Dit ontwerp zorgt voor betrouwbare en efficiënte lineaire beweging, waardoor het geschikt is voor een breed spectrum aan industriële automatiseringsbehoeften.

Centraal in de functionaliteit van deze cilinder staat het geavanceerde Adaptive Cushioning System (ACS). Dit slimme mechanisme stemt de dempingsprestaties automatisch af op de wisselende belastingsomstandigheden, waardoor handmatige aanpassingen van de kussenschroeven of gespecialiseerde expertise niet meer nodig zijn. Als gevolg hiervan profiteren gebruikers van een soepelere en veiligere werking, lagere onderhoudskosten en een langere levensduur van de apparatuur.

De RA/802080/M-serie is gebouwd met een stevige ronde loop en versterkte externe trekstangen en garandeert verbeterde duurzaamheid en is zeer geschikt voor zware industriële omgevingen. Hij is standaard uitgerust met een magnetische zuiger, waardoor moeiteloze positiedetectie mogelijk is bij gebruik met compatibele reed- of solid-state sensoren. Deze cilinder voldoet aan de normen ISO 15552, VDMA 24562 en NFE 49-003-1, garandeert uitwisselbaarheid en voldoet aan de internationale wettelijke vereisten.

Deze cilinder is ontworpen om te werken bij een maximale druk van 16 bar en binnen een temperatuurbereik van -10°C tot +80°C en is veelzijdig genoeg om veeleisende industriële processen te beheren met behoud van consistente en nauwkeurige prestaties. De boring van 80 mm zorgt voor een aanzienlijke krachtuitvoer en levert een theoretische stuwkracht van 3016N bij een druk van 6 bar, waardoor het een uitstekende keuze is voor zware toepassingen.

Functies:

Het Adaptive Cushioning System (ACS) past de demping automatisch aan op basis van wisselende belastingen. Dit elimineert de noodzaak voor handmatige aanpassingen, waardoor een soepele en veilige werking wordt gegarandeerd. Bovendien helpt het bij het verminderen van geluid en trillingen tijdens de operatie.

Dit product voldoet aan de eisen van de normen ISO 15552, VDMA 24562 en NFE 49-003-1. Naleving van deze mondiale normen garandeert uitwisselbaarheid en vergemakkelijkt een eenvoudige integratie in bestaande systemen wereldwijd.

Het ontwerp met ronde cilinder en externe trekstangen biedt verbeterde duurzaamheid en robuustheid, waardoor het geschikt is voor agressieve industriële omgevingen waar betrouwbaarheid van cruciaal belang is.

Uitgerust met een standaard magnetische zuiger, maakt het eenvoudige positiedetectie mogelijk met behulp van reed-schakelaars of solid-state schakelaars zoals de M/50-serie, waardoor de veelzijdigheid in automatisering wordt vergroot.

Het apparaat werkt efficiënt over een breed drukbereik van 1 tot 16 bar, waardoor het aanpasbaar is voor een verscheidenheid aan toepassingen, variërend van lichte tot zware taken.

Verkrijgbaar in een uitgebreid assortiment slaglengtes, inclusief zowel standaard als niet-standaard opties tot 1000 mm, wat flexibiliteit biedt om aan specifieke toepassingsvereisten te voldoen.

Het gebruik van PUR-afdichtingen zorgt voor een wrijvingsarme werking en een lange levensduur. Het systeem is compatibel met zowel gesmeerde als niet-gesmeerde lucht, wat helpt bij het minimaliseren van onderhoudsinspanningen en -kosten.

Het product is uitvoerig getest volgens EN 61373 Categorie 1, Klasse A + B-normen, waardoor het geschikt is voor spoor- en transporttoepassingen waarbij schok- en trillingsbestendigheid essentieel zijn.

Met een theoretische stuwkracht van 3016 N bij 6 bar bij de uitgaande slag en 2722 N bij de ingaande slag levert dit systeem aanzienlijk vermogen om aan veeleisende operationele behoeften te voldoen.

Er is een verscheidenheid aan varianten beschikbaar, waaronder opties voor verschillende zuigerstangmaterialen, gespecialiseerde ruitenwissers, afdichtingen met lage wrijving en verlengde zuigerstangen, waardoor aanpassing aan specifieke toepassingsomgevingen mogelijk is.

Technische parameters:

Toepassingen:

Ondersteuning en diensten:

Voor technische ondersteuning en servicevragen met betrekking tot de zuigerpneumatische cilinder raadpleegt u de producthandleiding en installatiegids die bij uw aankoop zijn geleverd. Ons ondersteuningsteam is toegewijd om u te helpen bij het oplossen van problemen, onderhoud en optimaal gebruik om de beste prestaties van uw pneumatische cilinder te garanderen.

Wij raden regelmatige inspectie en onderhoud van de cilinder aan, inclusief het controleren op luchtlekken, het zorgen voor een goede smering en het verifiëren van de uitlijning om voortijdige slijtage te voorkomen. Er zijn vervangende onderdelen en accessoires verkrijgbaar om ervoor te zorgen dat uw apparatuur soepel blijft werken.

Als u technische documentatie, CAD-tekeningen of gedetailleerde specificaties nodig heeft, kunt u toegang krijgen tot deze bronnen via ons online ondersteuningsportal. Onze experts zijn ook beschikbaar om u te begeleiden bij het aanpassen en integreren van de pneumatische zuigercilinder in uw systeem.

Om de levensduur en efficiëntie van uw pneumatische cilinder te maximaliseren, dient u deze altijd binnen het gespecificeerde werkdruk- en temperatuurbereik te gebruiken, zoals aangegeven in het productgegevensblad. Het naleven van deze richtlijnen helpt schade te voorkomen en een optimale functionaliteit te behouden.
