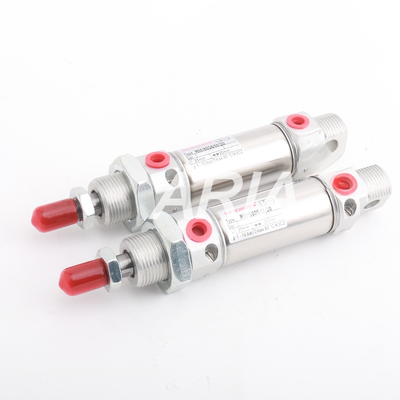

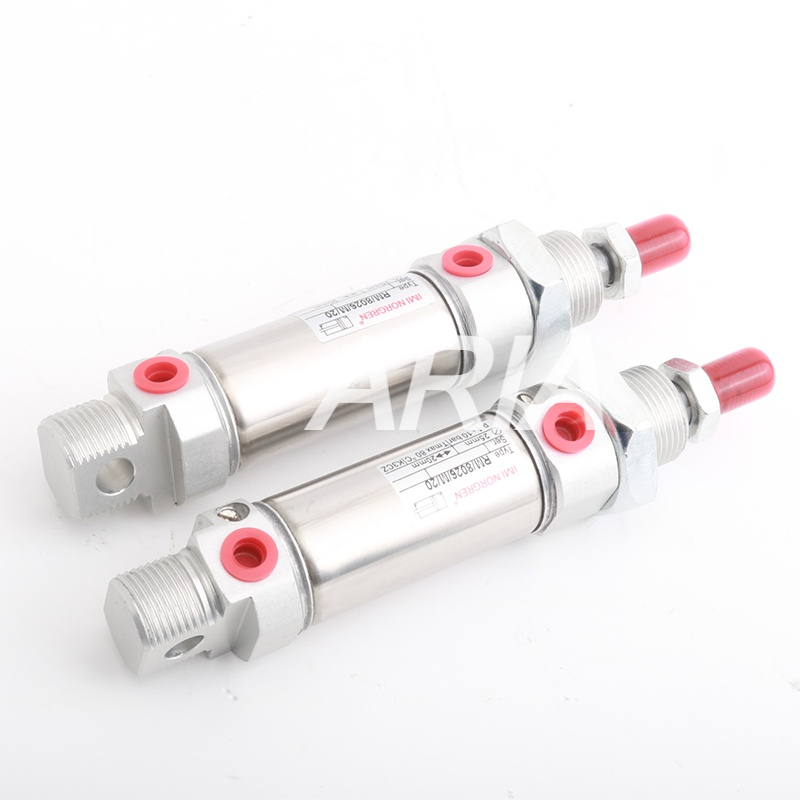

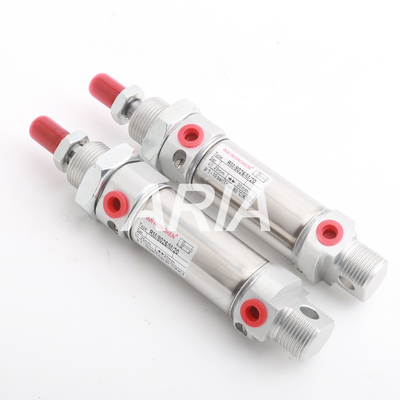

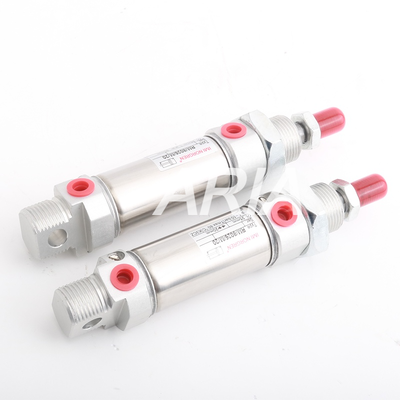

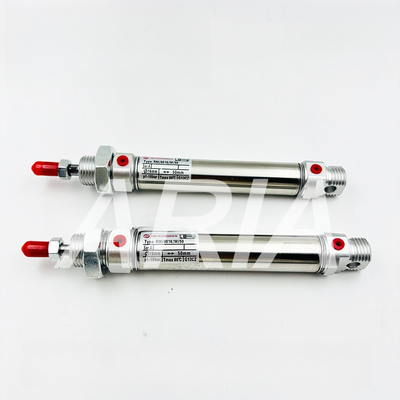

IMI Norgren RM/28010 /M/MF/JM/10/15/20/25/30/50/60/75/100/125/150/175/200Cylinderdiameter Φ 10 Eenvoudig werkende ISO6432 Minicilinder

1. Modelnomenclatuur (twee soorten onderscheiden)

1. RM/28010/XX: Basisversie zonder magnetische zuiger; geen magnetische ring, onverenigbaar met magnetische schakelaars
2. RM/28010/M/XX: Versie met ingebouwde magnetische ring, compatibel met magnetische positiesluiters

• Serie 28000: Eenwerkende cilinders met interne terugspoeling (anders dan de dubbelwerkende RM/8000-serie)
• 10 = Boringsgrootte Φ10 mm
• Bijvoegselnummer: standaard slag (20/25/40/50/100/160mm)

2. Universele kerntechnische parameters (identiek voor alle modellen)

2.1 Standaard en werking

• Nalevingsnorm: ISO 6432 Internationale norm voor mini ronde cilinders
• Operatiemodus: enkelwerkend (uitbreiding via luchttoevoer, automatische terugtrekking door ingebouwde veer)
• Kussens: vaste PU-polyurethaankussens aan beide uiteinden; niet-verstelbare kussens

2.2 Specificaties voor werkmiddelen

• Medium: Gefilterde, schone perslucht, beschikbaar voor smeervrije werking (filter met een nauwkeurigheid van 5 μm wordt aanbevolen)
• Werkdruk: 2 ~ 10 bar
• Breukdruk: 12 bar
• Werktemperatuur: -10°C ~ +80°C; droog luchtvoorziening onder 2°C om ijsvorming te voorkomen
• Air Port Thread: M5 interne draad
• Pistonstaafspecificatie: staafdiameter Φ6 mm, voordraad M4

2.3 Algemene bouwmaterialen (eenvormig in volledige series)

• Lood: austenitisch roestvrij staal, roestvrij en corrosiebestendig
• Pistonstaaf: austenitisch roestvrij staal
• Eindkappen: Schoon geanodiseerd aluminiumlegering
• Standaard afdichtingen: NBR-nitrilrubber; fluorrubber afdichtingen optionele voor hoge temperatuur toepassingen
• Kussen en wippers: PU-polyurethaan
• Standaard toebehoren: voorste bevestigingsnoot, zuigerstang slotnoot

2.4 Structurele kenmerken

1. Doppellaagse gelijmde, schokbestendige en scheurbestendige, zware eindkappen
2. Geïntegreerde achterste enkelvoudige lug bevestigingsdraad, geen extra lugbeugel vereist
3. Z-dichtingen met lage wrijving voor een soepele werking bij hoge/lage snelheden en een langere levensduur
4. Compact rond lichaam van roestvrij staal, ideaal voor beperkte installatieruimtes op apparatuur
5. Alle contactonderdelen van roestvrij staal, geschikt voor vochtige en licht corrosieve omgevingen

3. Modelverdeling per slag

4. Theoretische uitgangskracht (6 bar standaard luchttoevoer, Φ10 boring)

• Uitbreidingsdrijfkracht: 47,1 N (uitgangskracht wanneer lucht de zuiger naar buiten duwt)
• Inkrimping is afhankelijk van interne veer; geen trekkracht (kenmerkend voor eenzijdige cilinders)

5Toepasselijke industrieën

6Optioneel Upgrades & Accessoires

1. Magnetische schakelaars: alleen compatibel met modellen met het achtervoegsel /M, overeenkomen met QM-reedschakelaars
2. Verbetering van de afdichting: Suffix/V fluorrubber afdichtingen voor omgevingen met hoge temperaturen en met olieverontreiniging
3. Montage-accessoires: flenzen, tussensteunbomen, achterste beugels en andere ISO-standaardmontage-inrichtingen
