Productbeschrijving:

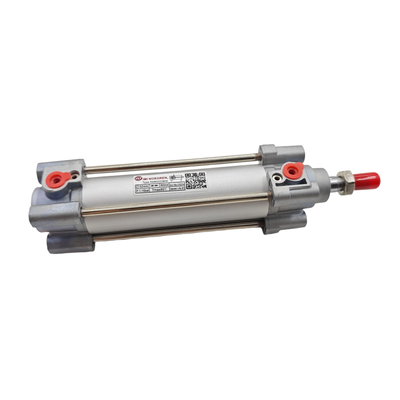

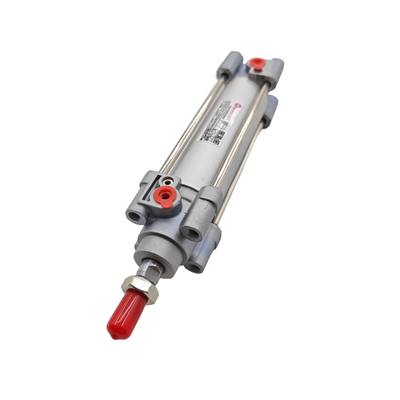

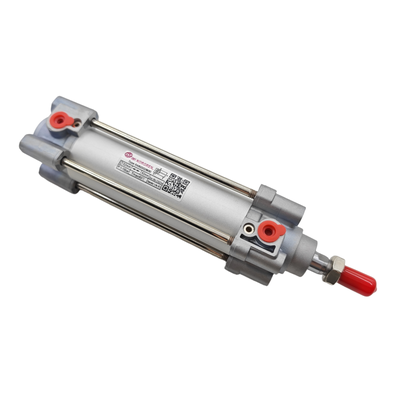

RA/802063/M-serie pneumatische cilinder
De RA/802063/M-serie vertegenwoordigt een hoogwaardige pneumatische cilinder die voldoet aan de ISO 15552-norm. Het maakt deel uit van het gewaardeerde ISOLine™-productassortiment en heeft een boringdiameter van 63 mm. Dit model wordt aangeboden met een grote verscheidenheid aan slaglengtes, variërend van 25 mm tot 1000 mm, waardoor het een ideale keuze is voor toepassingen die een betrouwbare en efficiënte lineaire beweging vereisen binnen tal van industriële automatiseringsgebieden.
Centraal in het ontwerp van deze cilinder staat het geavanceerde Adaptive Cushioning System (ACS). Dit geavanceerde mechanisme past de dempingsprestaties op intelligente wijze aan op basis van variërende belastingsomstandigheden, waardoor handmatige aanpassingen of gespecialiseerde expertise voor het instellen van kussenschroeven niet meer nodig zijn. De voordelen zijn onder meer een verbeterde operationele soepelheid, verbeterde veiligheid, lagere onderhoudskosten en een algehele langere levensduur van de cilinder.
De RA/802063/M-serie is gebouwd met een stevige ronde loop en versterkt door externe trekstangen en is ontworpen voor uitzonderlijke duurzaamheid en is zeer geschikt voor zwaardere omgevingsomstandigheden. Bovendien is de cilinder standaard uitgerust met een magnetische zuiger, waardoor een eenvoudige positiedetectie mogelijk is in combinatie met compatibele reed- of solid-state sensoren. Naleving van de normen ISO 15552, VDMA 24562 en NFE 49-003-1 garandeert zowel uitwisselbaarheid als naleving van wereldwijde kwaliteitseisen.
Deze cilinder is ontworpen om te werken bij een maximale druk van 16 bar en binnen een temperatuurspectrum van -10°C tot +80°C en biedt de veelzijdigheid die nodig is om veeleisende industriële taken uit te voeren. Gedurende de gehele werking behoudt hij een soepele en nauwkeurige beweging, waardoor betrouwbare prestaties in diverse werkomgevingen worden gegarandeerd.
Functies:
Adaptief dempingssysteem (ACS)
Het Adaptive Cushioning System (ACS) past de demping automatisch aan afhankelijk van de wisselende belasting. Deze functie elimineert de noodzaak voor handmatige aanpassingen, waardoor een soepele en veilige werking wordt gegarandeerd. Bovendien helpt het geluid en trillingen tijdens het gebruik te verminderen.
ISO 15552-naleving
Dit product voldoet volledig aan de normen ISO 15552, VDMA 24562 en NFE 49-003-1. Dergelijke naleving garandeert wereldwijde uitwisselbaarheid en vergemakkelijkt een gemakkelijke integratie in bestaande industriële systemen.
Robuuste constructie
De constructie heeft een ontwerp met ronde cilinder en externe trekstangen en biedt uitzonderlijke duurzaamheid. Dit maakt hem bij uitstek geschikt voor veeleisende en agressieve industriële omgevingen.
Magnetische zuiger
Dit product is uitgerust met een standaard magnetische zuiger en maakt eenvoudige positiedetectie mogelijk met behulp van reed- of solid-state schakelaars, zoals die uit de M/50-serie.
Breed werkdrukbereik
De unit werkt efficiënt binnen een drukbereik van 1 tot 16 bar. Deze veelzijdigheid maakt hem geschikt voor een breed spectrum aan toepassingen, van lichte tot zware taken.
Veelzijdige lijnselectie
Het is verkrijgbaar in verschillende slaglengtes, die zowel standaard als niet-standaard opties omvatten, met lengtes tot 1000 mm om aan diverse operationele vereisten te voldoen.
Weinig onderhoud
Het gebruik van PUR-afdichtingen zorgt voor lage wrijving en een efficiënte werking, wat bijdraagt aan een lange levensduur. Deze afdichtingen zijn compatibel met zowel gesmeerde als niet-gesmeerde luchtsystemen, waardoor de onderhoudsbehoeften worden verminderd.
Schokken en trillingen getest
Dit product is getest in overeenstemming met de normen EN 61373 Categorie 1, Klasse A + B. Dergelijke strenge tests maken het ideaal voor toepassingen in de spoorweg- en transportsector.
Hoge krachtuitvoer
Bij een werkdruk van 6 bar bereikt de theoretische stuwkracht 1870 N bij de uitgaande slag en 1680 N bij de ingaande slag. Dit levert voldoende vermogen voor veeleisende industriële toepassingen.
Meerdere varianten beschikbaar
Er wordt een reeks varianten aangeboden, waaronder opties voor verschillende zuigerstangmaterialen, speciale ruitenwissers, afdichtingen met lage wrijving en verlengde zuigerstangen, waardoor aanpassing aan specifieke operationele behoeften mogelijk is.
Technische parameters:
| Operatie |
Dubbelwerkende standaard |
| Cilinder boring |
63 mm |
| Merk |
IMI Norgren |
| Serie |
RA/802000 |
| Type |
Standaard cilinder |
| Standaard |
ISO15552 |
Toepassingen:
Industriële automatisering
Dit gebied omvat algemene fabrieksautomatisering, inclusief assemblagelijnen en apparatuur die wordt gebruikt voor materiaalbehandeling. Het doel is om de efficiëntie te verbeteren en productieprocessen te stroomlijnen.
Verpakkingsmachines
Verpakkingsmachines omvatten bewerkingen zoals het sorteren, duwen, positioneren en transporteren van producten. Deze functies zijn van cruciaal belang om ervoor te zorgen dat producten worden voorbereid en georganiseerd voor verzending of verdere verwerking.
Auto-industrie
In de automobielsector omvat automatisering de assemblage van componenten, lasarmaturen, automatisering van productielijnen en testapparatuur. Deze technologieën dragen bij aan een hogere precisie en snellere productiecycli.
Spoorwegtoepassingen
Apparatuur die in spoorwegtoepassingen wordt gebruikt, ondergaat strenge schok- en trillingstests in overeenstemming met de EN 61373-normen, met name Categorie 1, Klasse A + B, om de duurzaamheid en betrouwbaarheid van spoorvoertuigen te garanderen.
Eten en drinken
De machines die zijn ontworpen voor de voedingsmiddelen- en drankenindustrie zijn compatibel met perslucht die gefilterd, gesmeerd of niet-gesmeerd kan zijn, waardoor een hygiënische en veilige werking wordt gegarandeerd.
Werktuigbouwkunde
Dit vakgebied omvat de machinebouw, machines voor speciale doeleinden en algemene lineaire aandrijvingen, waarbij diverse industriële toepassingen worden ondersteund met op maat gemaakte mechanische oplossingen.
Materiaalbehandeling
Material handling-oplossingen richten zich op het heffen, duwen, stoppen en overbrengen van goederen binnen logistieke systemen om een soepele beweging en controle van goederen te vergemakkelijken.
Elektronica productie
Nauwkeurige positionering en hantering van componenten zijn van cruciaal belang bij de productie van elektronica, vooral in schone omgevingen waar contaminatiebeheersing essentieel is.
Ondersteuning en diensten:
Ons zuiger-pneumatische cilinderproduct is ontworpen voor betrouwbare en efficiënte prestaties in een verscheidenheid aan industriële toepassingen. Voor technische ondersteuning verwijzen wij u naar de gedetailleerde gebruikershandleiding die bij het product is geleverd, waarin installatierichtlijnen, bedieningsinstructies en onderhoudstips zijn opgenomen.
Als u problemen ondervindt met de pneumatische zuigercilinder, zorg er dan voor dat de cilinder correct is geïnstalleerd en dat alle aansluitingen goed vastzitten. Controleer op eventuele luchtlekken en controleer of de luchtdruk binnen het aanbevolen bereik ligt dat is gespecificeerd in de productdocumentatie.
Regelmatig onderhoud is essentieel voor optimale prestaties. Wij adviseren periodieke inspectie van afdichtingen, stangen en cilinders op slijtage. Smering moet worden aangebracht zoals voorgeschreven om corrosie te voorkomen en een soepele werking te garanderen.
Voor servicebehoeften staan onze gekwalificeerde technici klaar om te helpen bij het oplossen van problemen, reparaties en vervangende onderdelen. Zorg ervoor dat u het modelnummer en serienummer van uw product bij de hand hebt, zodat u snel service kunt krijgen.
Wij doen er alles aan om uitgebreide ondersteuning te bieden om de levensduur en functionaliteit van uw pneumatische zuigercilinder te garanderen. Bezoek onze officiële website voor aanvullende bronnen, waaronder veelgestelde vragen en technische bulletins.
Verpakking en verzending:

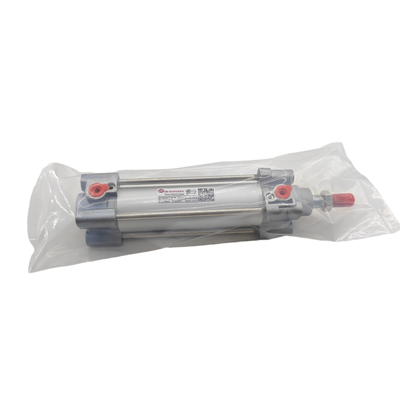

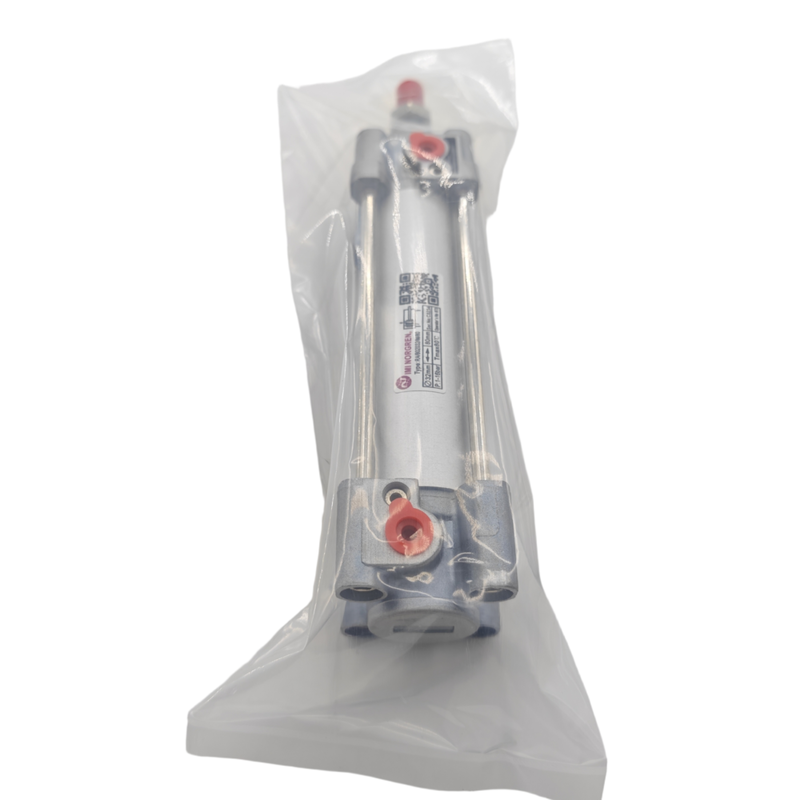

Elke pneumatische zuigercilinder wordt zorgvuldig verpakt om maximale bescherming tijdens het transport te garanderen. De cilinder wordt eerst in antistatisch noppenfolie gewikkeld om schade aan het oppervlak te voorkomen en vervolgens in een op maat gemaakt schuimrubberen inzetstuk geplaatst om beweging in de doos te voorkomen. De verpakkingsdoos is gemaakt van stevig, dubbelwandig golfkarton om de druk bij het hanteren en transport te weerstaan.
Voor de verzending maken wij gebruik van betrouwbare vervoerders en verstrekken wij bij elke bestelling trackinginformatie. Om een zorgvuldige behandeling te garanderen, zijn de pakketten duidelijk geëtiketteerd met gebruiksinstructies zoals "Fragile" en "Handle with Care". Bovendien worden meerdere eenheden veilig verpakt in grotere dozen met voldoende dempingsmateriaal om schade tijdens bulkzendingen te voorkomen.
We raden u aan het pakket onmiddellijk na ontvangst te inspecteren en eventuele schade aan de vervoerder en ons klantenserviceteam te melden, zodat een snelle oplossing mogelijk is. Ons verpakkings- en verzendproces is erop gericht om uw zuigerpneumatische cilinder veilig en snel op uw locatie af te leveren.
