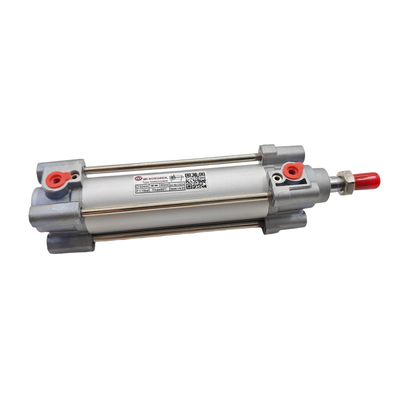

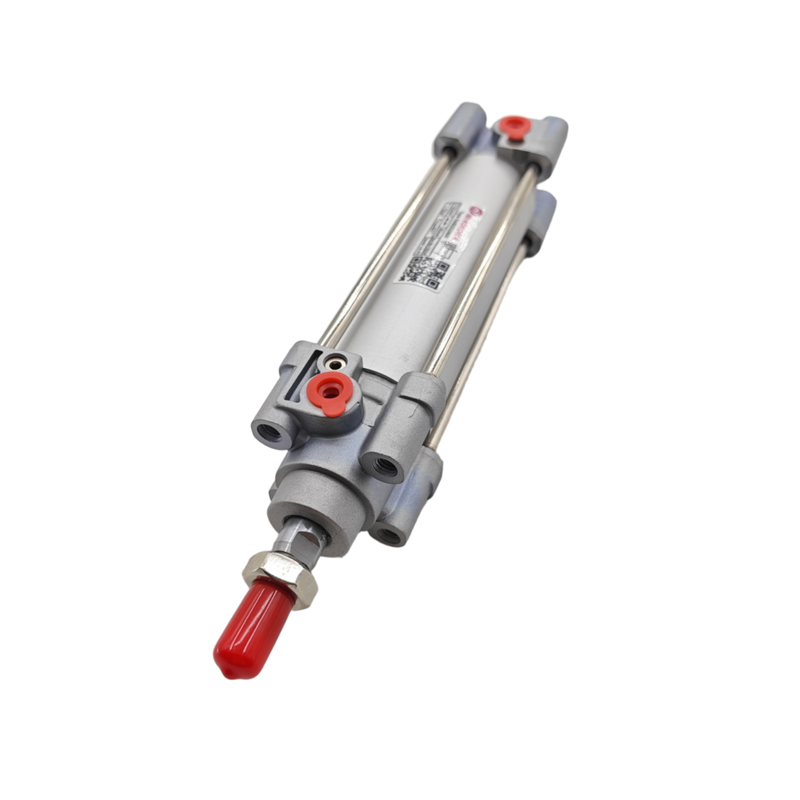

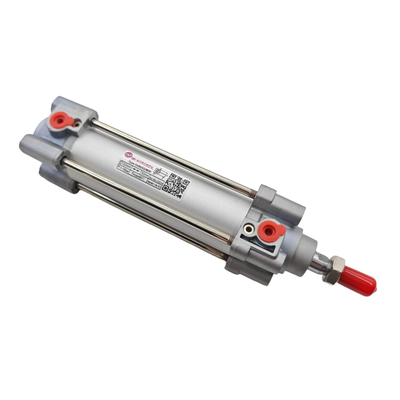

Norgren RA/802063/M/1000 Pneumatische cilinder met maximale slagkracht 1000 mm 16 bar voor verpakkingsmachines

Productbeschrijving:

De RA/802063/M-serie is een hoogwaardige dubbelwerkende pneumatische cilinder die voldoet aan de ISO 15552-norm. Deze cilinder maakt deel uit van het bekende ISOLine™-assortiment en heeft een boringdiameter van 63 mm en is verkrijgbaar in een grote verscheidenheid aan slaglengtes, variërend van 25 mm tot 1000 mm. Het is ontworpen om betrouwbare en efficiënte lineaire beweging te bieden, waardoor het een ideale keuze is voor tal van industriële automatiseringstoepassingen.

Centraal in de functionaliteit van deze cilinder staat het innovatieve Adaptive Cushioning System (ACS). Dit slimme systeem past het dempingseffect dynamisch aan de variërende belastingsomstandigheden aan, waardoor de noodzaak voor handmatige aanpassing van de kussenschroeven en gespecialiseerde expertise wordt geëlimineerd. Het resultaat is een soepelere en veiligere werking, lagere onderhoudskosten en een langere levensduur.

De RA/802063/M-serie is gebouwd met een stevig ontwerp met ronde cilinder en uitgerust met externe trekstangen en levert uitzonderlijke duurzaamheid, waardoor hij zeer geschikt is voor gebruik in zware omstandigheden. Bovendien is de cilinder standaard voorzien van een magnetische zuiger, die eenvoudige positiedetectie mogelijk maakt bij gebruik met compatibele reed- of solid-state-schakelaars. Het naleven van de normen ISO 15552, VDMA 24562 en NFE 49-003-1 garandeert uitwisselbaarheid en naleving van internationale regelgeving.

Deze cilinder is ontworpen om een ​​maximale werkdruk van 16 bar aan te kunnen en effectief te functioneren binnen een temperatuurbereik van -10°C tot +80°C. Hij is in staat om veeleisende industriële taken aan te pakken en tegelijkertijd soepele en nauwkeurige prestaties te leveren tijdens de gehele werking.

Functies:

Het Adaptive Cushioning System (ACS) past de demping automatisch aan op basis van wisselende belastingen. Dit elimineert de noodzaak voor handmatige aanpassingen, waardoor een soepele en veilige werking wordt gegarandeerd. Bovendien helpt het bij het verminderen van geluid en trillingen tijdens het functioneren van de apparatuur.

Dit product voldoet aan de normen ISO 15552, VDMA 24562 en NFE 49-003-1. Dergelijke naleving garandeert wereldwijde uitwisselbaarheid en vergemakkelijkt eenvoudige integratie in reeds bestaande systemen, waardoor het een veelzijdige keuze is voor internationale toepassingen.

De constructie heeft een ontwerp met ronde cilinder en externe trekstangen en zorgt voor uitzonderlijke duurzaamheid. Deze robuuste constructie is bijzonder geschikt voor veeleisende en agressieve industriële omgevingen en garandeert langdurige prestaties.

De standaard magnetische zuiger in het ontwerp zorgt voor eenvoudige positiedetectie. Het is compatibel met reedschakelaars of solid-state schakelaars, zoals die uit de M/50-serie, waardoor een efficiënte bewaking van de zuigerpositie mogelijk is.

Deze apparatuur kan werken binnen een drukbereik van 1 tot 16 bar en kan een breed spectrum aan toepassingen aan. Hij is zowel geschikt voor lichte taken als voor zware werkzaamheden en biedt grote flexibiliteit.

Het product is verkrijgbaar met een grote verscheidenheid aan slaglengtes, inclusief zowel standaard als niet-standaard opties, tot 1000 mm. Deze veelzijdigheid maakt maatwerk mogelijk om aan specifieke toepassingsvereisten te voldoen.

Door gebruik te maken van PUR-afdichtingen zorgt het systeem voor een efficiënte werking met lage wrijving en verlengt het de levensduur. Bovendien is het compatibel met zowel gesmeerde als niet-gesmeerde lucht, waardoor de onderhoudsbehoeften en operationele kosten worden verminderd.

De apparatuur heeft strenge tests ondergaan in overeenstemming met de normen EN 61373 Categorie 1, Klasse A + B. Deze tests bevestigen de geschiktheid voor spoorweg- en transporttoepassingen waarbij schok- en trillingsbestendigheid van cruciaal belang zijn.

Bij een werkdruk van 6 bar bedraagt ​​de theoretisch geproduceerde stuwkracht 1870 N tijdens de uitgaande slag en 1680 N tijdens de ingaande slag. Deze hoge krachtuitvoer zorgt ervoor dat de apparatuur kan voldoen aan de eisen van uitdagende industriële taken.

Het product is verkrijgbaar in meerdere varianten en ondersteunt verschillende opties, zoals verschillende zuigerstangmaterialen, speciale ruitenwissers, afdichtingen met lage wrijving en verlengde zuigerstangen. Dankzij deze reeks opties kunnen gebruikers de apparatuur afstemmen op hun specifieke behoeften.

Technische parameters:

Toepassingen:

Ondersteuning en diensten:

Onze pneumatische zuigercilinders zijn ontworpen voor betrouwbare en efficiënte prestaties in een verscheidenheid aan industriële toepassingen. Voor technische ondersteuning dient u ervoor te zorgen dat u het modelnummer, de specificaties en de bedrijfsomstandigheden bij de hand heeft, zodat u snel kunt reageren.

Installatierichtlijnen raden aan om de compatibiliteit van de cilinder met uw systeem te verifiëren, een goede uitlijning te garanderen en aanbevolen montageaccessoires te gebruiken om voortijdige slijtage te voorkomen. Regelmatig onderhoud omvat het controleren op luchtlekken, het smeren van bewegende delen zoals gespecificeerd en het inspecteren van afdichtingen op schade.

Voor het oplossen van veel voorkomende problemen, zoals luchtlekkage, verminderde slagprestaties of ongebruikelijke geluiden, moet u de luchttoevoerdruk controleren, de zuigerstang en cilinderbuis inspecteren op schade en ervoor zorgen dat alle verbindingen goed vastzitten.

Er zijn vervangende onderdelen verkrijgbaar voor slijtageonderdelen, waaronder afdichtingen, zuigerstangen en eindkappen. Het is belangrijk om originele onderdelen te gebruiken om de integriteit en prestaties van de cilinder te behouden.

Voor maatwerk of technische vragen kunt u de producthandleiding raadplegen of onze officiële website bezoeken voor gedetailleerde documentatie en ondersteuningsbronnen.

Verpakking en verzending:

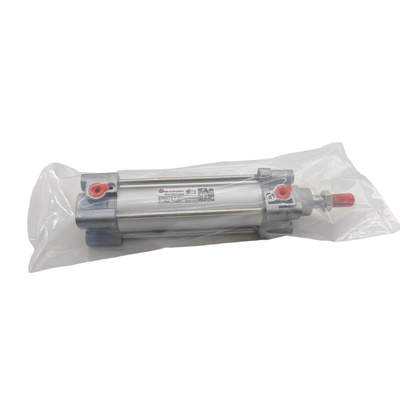

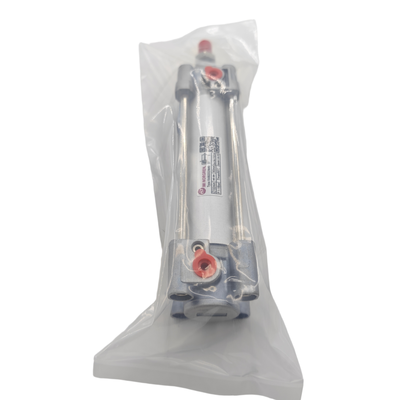

Elke pneumatische zuigercilinder wordt zorgvuldig verpakt om maximale bescherming tijdens het transport te garanderen. De cilinder wordt eerst in een beschermende schuimhoes gewikkeld om krassen en beschadigingen aan het oppervlak te voorkomen. Vervolgens wordt het in een stevige, op maat gemaakte kartonnen doos geplaatst die is ontworpen om bewegingen te minimaliseren en schokken te absorberen.

Extra dempingsmaterialen zoals noppenfolie of luchtkussens worden meegeleverd om extra bescherming te bieden tegen stoten. Voor bulkbestellingen worden cilinders afzonderlijk verpakt en vervolgens veilig in grotere dozen gerangschikt, gescheiden door verdelers om contact tussen eenheden te voorkomen.

Alle pakketten zijn duidelijk geëtiketteerd met gebruiksinstructies en productinformatie om de juiste opslag en hantering tijdens het verzendproces te vergemakkelijken. We maken gebruik van betrouwbare vervoerders met trackingopties om een ​​tijdige en veilige levering op uw locatie te garanderen.

Speciale verzendvereisten of versnelde leveringsopties zijn op aanvraag beschikbaar om aan uw specifieke behoeften te voldoen.
