Productbeschrijving:

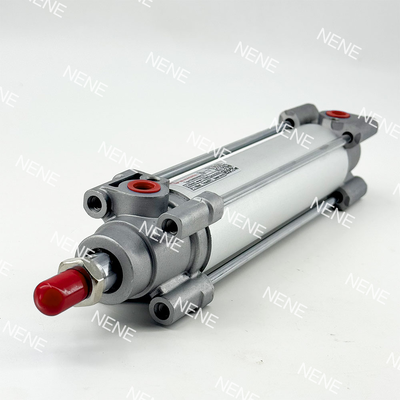

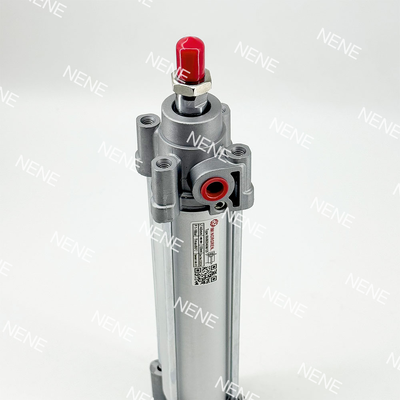

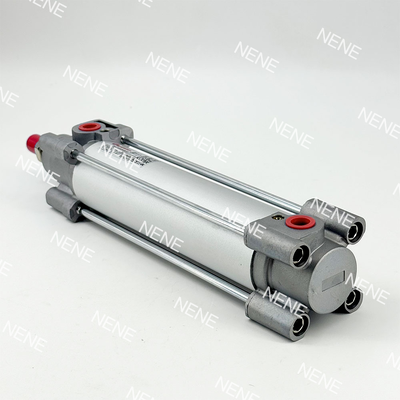

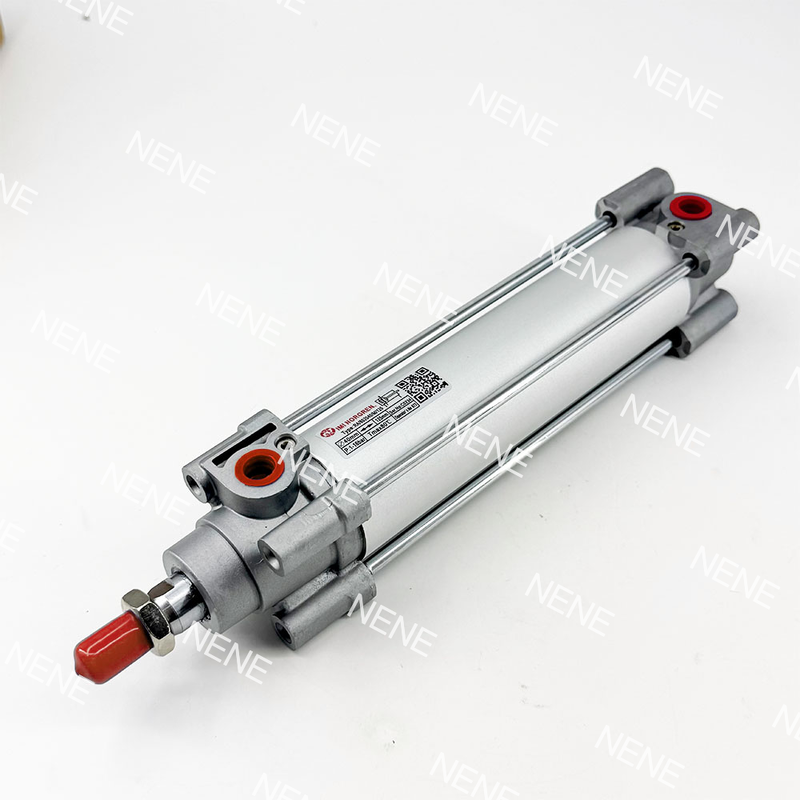

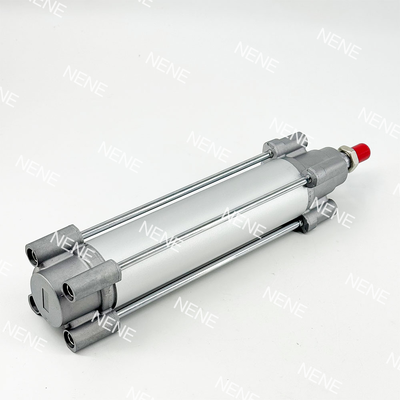

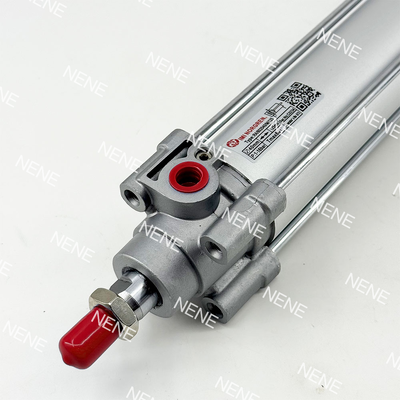

De RA/802063/M-serie is een krachtige, dubbelwerkende pneumatische cilinder die voldoet aan de ISO 15552-norm.Het behoort tot de bekende ISOLineTM-productenfamilie en beschikt over een bordiameter van 63 mmDeze cilinder wordt aangeboden met een breed scala aan slaglengten, van 25 mm tot 1000 mm,het geschikt maakt voor talrijke industriële automatiseringstoepassingen die een betrouwbare en efficiënte lineaire beweging vereisen.
Het innovatieve Adaptive Cushioning System (ACS) staat centraal in het ontwerp van deze cilinder.de noodzaak van handmatige aanpassingen of gespecialiseerde deskundigheid wegnemenAls gevolg hiervan profiteren gebruikers van een soepelere en veiligere werking, verminderde onderhoudsbehoeften en een langere algemene levensduur.
De RA/802063/M-serie is gebouwd met een duurzame ronde loop en externe bandstaven en is bestand tegen harde en veeleisende omgevingen.met een vermogen van meer dan 50 W,De naleving van de normen ISO 15552, VDMA 24562 en NFE 49-003-1 garandeert de uitwisselbaarheid en de naleving van de wereldwijde industrieregels.
Deze cilinder draagt een maximale werkdruk van 16 bar en functioneert doeltreffend binnen een temperatuurbereik van -10°C tot +80°C.Het robuuste ontwerp en de precieze prestaties maken het een uitstekende keuze voor moeilijke industriële taken waarbij betrouwbaarheid en soepele werking essentieel zijn.
Kenmerken:
Adaptief kussensysteem (ACS)
Het Adaptive Cushioning System (ACS) past het dempingstuk automatisch aan op basis van verschillende belastingomstandigheden.een soepele en veilige werking te garanderen en tegelijkertijd geluids- en trillingsniveaus te minimaliseren;.
ISO 15552 Naleving
Dit product voldoet aan de normen ISO 15552, VDMA 24562 en NFE 49-003-1, waardoor de wereldwijde uitwisselbaarheid wordt gegarandeerd.De naleving van deze normen maakt het gemakkelijk om naadloos te integreren in bestaande systemen wereldwijd.
Robuuste bouw
Met een ronde loop met buitenste banden biedt de constructie uitzonderlijke duurzaamheid, waardoor deze geschikt is voor gebruik in harde en agressieve industriële omgevingen.
Magnetische zuiger
De standaard magnetische zuiger maakt het gemakkelijk om de positie te detecteren met behulp van riet- of solid-state-switches, zoals de M/50-serie.
Breed werkdrukbereik
Dit product is ontworpen om efficiënt te werken binnen een drukbereik van 1 tot 16 bar en is goed aangepast aan verschillende toepassingen, van lichte tot zware taken.
Versatile selectie van slag
Het is verkrijgbaar in een breed scala van zowel standaard als aangepaste slaglengten, met een capaciteit tot 1000 mm om aan verschillende operationele vereisten te voldoen.
Een laag onderhoud
Het systeem is uitgerust met PUR-dichtingen en zorgt voor een lage wrijving en een langere levensduur.
Schok- en trillingsonderzoek
Dit product is getest volgens EN 61373, categorie 1, klasse A + B, waardoor het betrouwbaar is voor toepassingen op het vlak van spoor- en transportdiensten die worden blootgesteld aan schokken en trillingen.
Hoge krachtopbrengst
Met een theoretische stuwkracht van 1870 N op de uitslag en 1680 N op de inslag bij een druk van 6 bar levert hij voldoende vermogen voor veeleisende industriële toepassingen.
Meerdere varianten beschikbaar
Het ondersteunt verschillende configuraties, waaronder verschillende zuigerstaafmaterialen, speciale vegers, laag wrijvingsdichtingen en verlengde zuigerstaven, waardoor flexibiliteit wordt geboden om aan specifieke toepassingsbehoeften te voldoen.
Technische parameters:
| Portgrootte |
G3/8 |
| Operatie |
Dubbel optreden |
| Boren van de cilinder |
63 mm |
| Type |
Standaardcilinder |
| Pistonstaafdraad |
M16 X 1.5 |
| Merken |
IMI Norgren |
Toepassingen:
Industriële automatisering
Deze sector omvat de algemene automatisering van fabrieken, met inbegrip van assemblagelijnen en verschillende soorten materiaalbehandelingstoestellen die zijn ontworpen om de efficiëntie en productiviteit te verbeteren.
Verpakkingsmachines
Verpakkingswerkzaamheden omvatten taken zoals het sorteren, duwen, plaatsen en vervoeren van producten, die allemaal essentieel zijn voor gestroomlijnde verpakkingsprocessen.
Automobiele industrie
In de automobielsector worden onder meer onderdelen geassembleerd, lassen, productielijnen geautomatiseerd en wordt gespecialiseerde testapparatuur gebruikt om kwaliteit en betrouwbaarheid te garanderen.
Spoorwegtoepassingen
Voor spoorwegapparatuur worden strenge schok- en trillingscontroles uitgevoerd overeenkomstig EN 61373, categorie 1, klasse A + B, zodat de duurzaamheid in spoorwegvoertuigen wordt gewaarborgd.
Voedsel en dranken
Systemen in deze industrie zijn compatibel met gecomprimeerde lucht die kan worden gefilterd, gesmeerd of niet gesmeerd, waarbij aan de hygiëne- en veiligheidseisen wordt voldaan.
Mechanische techniek
Dit veld omvat machinebouw, ontwikkeling van machines voor speciale doeleinden en implementatie van algemene lineaire aansturingstechnologieën.
Materiaalbehandeling
Materialenbehandelingsoplossingen vergemakkelijken operaties zoals het tillen, duwen, stoppen en overbrengen van materialen binnen logistieke en opslagsystemen.
Elektronische industrie
Precieze positionering en de behandeling van componenten zijn van cruciaal belang in de productie van elektronica, vooral in schone omgevingen om de integriteit van het product te behouden.
Ondersteuning en diensten:
Ons product is ontworpen om een betrouwbare en efficiënte prestatie te leveren in een breed scala van industriële toepassingen.het is belangrijk om de juiste installatie te volgen, onderhouds- en probleemoplossingsrichtlijnen.
Installatie: vóór de installatie moet worden gecontroleerd of de specificaties van de cilinder overeenkomen met de vereisten van uw toepassing.De cilinder wordt veilig bevestigd met behulp van de aanbevolen montage methoden om verkeerd uitlijning en overmatige spanning te voorkomen. Verbind de pneumatische lijnen volgens de aangewezen poorten, zodat er luchtdichte afdichtingen zijn om lekken te voorkomen.
Onderhoud: Regelmatig onderhoud is essentieel om de levensduur van uw zuigerpneumatische cilinder te verlengen.Schmier bewegende onderdelen zoals gespecificeerd in de producthandleiding om wrijving en slijtage te verminderenVervang alle versleten of beschadigde onderdelen onmiddellijk om de prestaties en veiligheid te behouden.
Probleemoplossing: Veel voorkomende problemen zoals verminderde snelheid, kleven of luchtlekken kunnen vaak worden opgelost door de cilinder en het pneumatische systeem te inspecteren op besmetting, beschadigde afdichtingen,of onjuiste installatie. Zorg ervoor dat de luchttoevoer schoon, droog en binnen het gespecificeerde drukbereik is.
Voor uitgebreide ondersteuning, met inbegrip van technische documentatie, veelgestelde vragen en software-updates, raadpleegt u de officiële bronnen die bij uw Piston Pneumatic Cylinder product worden geleverd.
Verpakking en verzending:
Verpakking:Elke zuigerpneumatische cilinder is zorgvuldig verpakt om maximale bescherming te garanderen tijdens het vervoer.Het wordt dan in een stevige, een op maat gemaakte golfkartondoos met extra dempingsmaterialen zoals schuiminzetstukken of luchtkussens om het product stevig vast te houden.Alle verpakkingsmaterialen zijn ontworpen om schokken en trillingen te absorberen, om ervoor te zorgen dat de cilinder in perfecte werkende staat aankomt.
Vervoer:We bieden betrouwbare verzendmogelijkheden om uw zuiger pneumatische cilinder snel en veilig te leveren.Vervolggegevens worden verstrekt zodra het product is verzondenWe werken samen met vertrouwde vervoerders om tijdige levering te garanderen en op verzoek versnelde verzending mogelijk te maken.alle nodige douanedocumentatie wordt meegeleverd om een soepele inklaring te vergemakkelijken.
