Productbeschrijving:

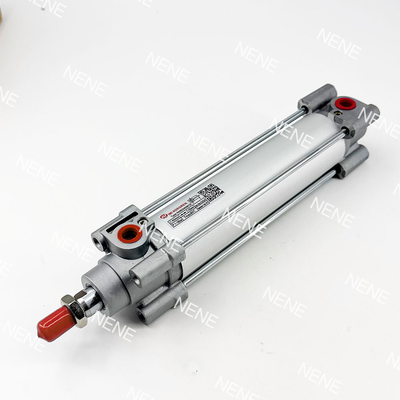

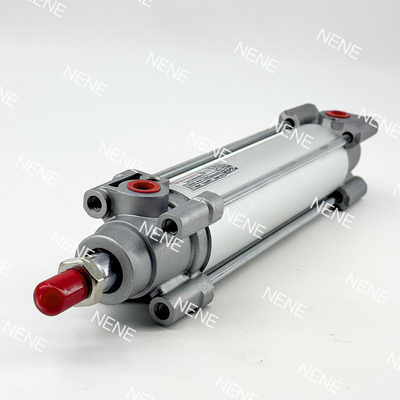

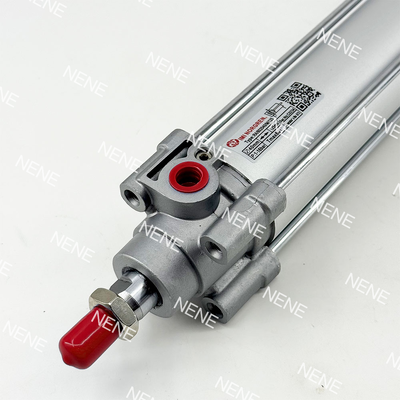

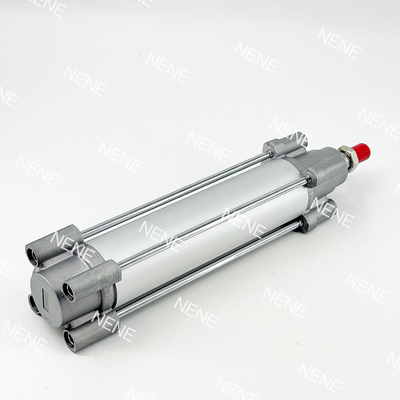

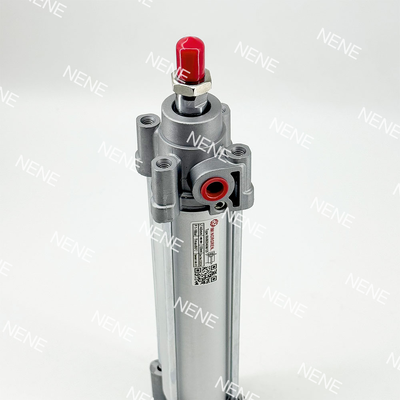

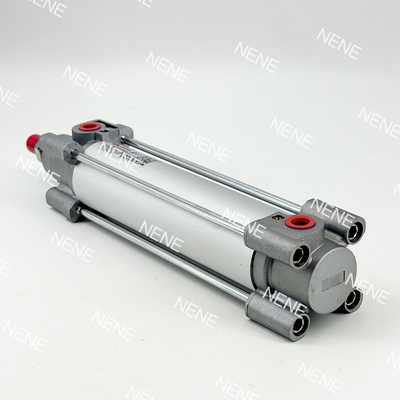

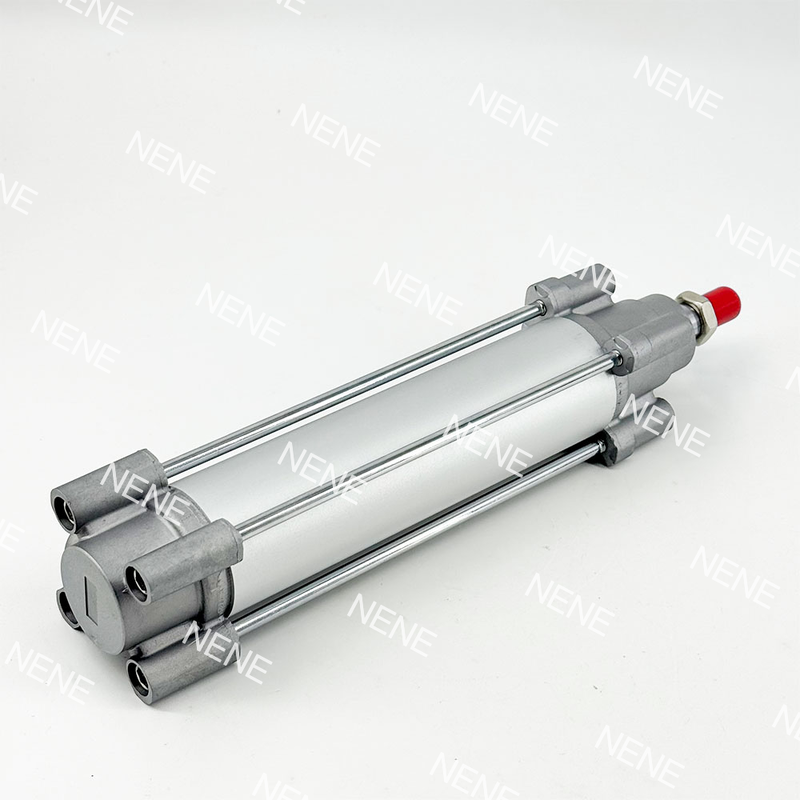

De RA/802063/M-serie vertegenwoordigt een hoogwaardige pneumatische cilinder die voldoet aan de ISO 15552-norm. Deze dubbelwerkende cilinder maakt deel uit van het gewaardeerde ISOLine™-assortiment en heeft een boringdiameter van 63 mm en is verkrijgbaar in een breed scala aan slaglengtes, variërend van 25 mm tot 1000 mm. Het is ontworpen om betrouwbare en efficiënte lineaire beweging te bieden die geschikt is voor een breed scala aan industriële automatiseringsbehoeften.
Centraal in het ontwerp van deze cilinder staat het innovatieve Adaptive Cushioning System (ACS). Deze slimme technologie past de dempingsprestaties automatisch aan op basis van variërende belastingsomstandigheden. Door de noodzaak voor handmatige aanpassingen van de kussenschroeven weg te nemen en de vereiste voor gespecialiseerde expertise te elimineren, zorgt de ACS voor een soepelere en veiligere werking. Deze vooruitgang verbetert niet alleen de operationele veiligheid, maar helpt ook de onderhoudskosten te verlagen en tegelijkertijd de algehele levensduur van de cilinder te verlengen.
De RA/802063/M-serie is gebouwd met een stevige ronde cilinder en uitgerust met externe trekstangen en biedt uitzonderlijke duurzaamheid, waardoor hij zeer geschikt is voor veeleisende en zware industriële omgevingen. Bovendien is het standaard voorzien van een magnetische zuiger, waardoor een eenvoudige positiedetectie mogelijk is bij gebruik met compatibele reed- of solid-state-schakelaars. Naleving van de normen ISO 15552, VDMA 24562 en NFE 49-003-1 garandeert gemakkelijke uitwisselbaarheid en naleving van de wereldwijde regelgeving.
Deze cilinder werkt bij een maximale druk van 16 bar en kan functioneren binnen een temperatuurbereik van -10°C tot +80°C. Hij is aanpasbaar aan een verscheidenheid aan uitdagende industriële toepassingen. Het ontwerp zorgt voor consistente soepelheid en precisie in de prestaties, waardoor het een ideale keuze is voor taken die betrouwbaarheid en nauwkeurigheid vereisen.
Functies:
Adaptief dempingssysteem (ACS)
Het Adaptive Cushioning System (ACS) past de demping automatisch aan op basis van wisselende belastingsomstandigheden. Dit elimineert de noodzaak voor handmatige aanpassingen, waardoor een soepele en veilige werking wordt gegarandeerd terwijl het geluid en de trillingen tijdens het gebruik worden geminimaliseerd.
ISO 15552-naleving
Dit product voldoet aan de ISO 15552-norm, samen met de richtlijnen VDMA 24562 en NFE 49-003-1. Een dergelijke naleving garandeert mondiale uitwisselbaarheid en vergemakkelijkt een gemakkelijke integratie in bestaande industriële systemen.
Robuuste constructie
De constructie heeft een ontwerp met ronde cilinder en externe trekstangen en zorgt voor verbeterde duurzaamheid. Dit maakt hem zeer geschikt voor veeleisende en agressieve industriële omgevingen.
Magnetische zuiger
De standaard magnetische zuiger maakt eenvoudige positiedetectie mogelijk met behulp van reed- of solid-state schakelaars, zoals die in de M/50-serie. Dit vereenvoudigt de monitoring en besturing in automatiseringstoepassingen.
Breed werkdrukbereik
Dit product werkt efficiënt binnen een drukbereik van 1 tot 16 bar en is geschikt voor een verscheidenheid aan toepassingen, van lichte tot zware taken, en biedt een grote veelzijdigheid.
Veelzijdige lijnselectie
Verkrijgbaar in een uitgebreid assortiment slaglengtes, inclusief zowel standaard als niet-standaard opties tot 1000 mm, en biedt flexibiliteit om aan uiteenlopende toepassingsvereisten te voldoen.
Weinig onderhoud
Uitgerust met PUR-afdichtingen die een wrijvingsarme werking en een lange levensduur garanderen, vereist dit product minimaal onderhoud. Het is compatibel met zowel gesmeerde als niet-gesmeerde luchtsystemen.
Schokken en trillingen getest
Het product is getest volgens de EN 61373-normen en behaalde de certificering Categorie 1, Klasse A + B, waardoor het geschikt is voor spoor- en transporttoepassingen die een hoge schok- en trillingsbestendigheid vereisen.
Hoge krachtuitvoer
Bij een druk van 6 bar bedragen de theoretische stuwkrachtwaarden 1870 N tijdens de uitgaande slag en 1680 N tijdens de ingaande slag. Dit levert voldoende vermogen voor veeleisende industriële toepassingen.
Meerdere varianten beschikbaar
Er wordt een breed scala aan varianten aangeboden, waaronder opties voor verschillende zuigerstangmaterialen, speciale ruitenwissers, afdichtingen met lage wrijving en verlengde zuigerstangen, waardoor aanpassing aan specifieke operationele behoeften mogelijk is.
Technische parameters:
| Operatie |
Dubbelwerkend |
| Type |
Standaard cilinder |
| Zuigerstang draad |
M16X1,5 |
| Cilinder boring |
63 mm |
| Poortgrootte |
G3/8 |
| Merk |
IMI Norgren |
Toepassingen:
Industriële automatisering
Deze sector omvat algemene fabrieksautomatisering, inclusief assemblagelijnen en materiaalbehandelingsapparatuur. Het richt zich op het optimaliseren van productieprocessen om de efficiëntie en productiviteit te verbeteren.
Verpakkingsmachines
Verpakkingsmachines omvatten bewerkingen zoals het sorteren, duwen, positioneren en transporteren van producten. Deze geautomatiseerde taken helpen de verpakkingsworkflows te stroomlijnen en nauwkeurigheid te garanderen.
Auto-industrie
In de automobielsector omvatten de belangrijkste toepassingen de assemblage van componenten, lasarmaturen, automatisering van productielijnen en testapparatuur. Deze oplossingen ondersteunen de hoogwaardige voertuigproductie.
Spoorwegtoepassingen
Spoorwegapparatuur wordt uitvoerig getest op schokken en trillingen in overeenstemming met de EN 61373-normen, met name Categorie 1, Klasse A + B. Dit garandeert duurzaamheid en betrouwbaarheid in railvoertuigomgevingen.
Eten en drinken
De voedingsmiddelen- en drankenindustrie maakt gebruik van systemen die compatibel zijn met gefilterde, gesmeerde of niet-gesmeerde perslucht. Dit aanpassingsvermogen ondersteunt hygiënische en efficiënte verwerkingsprocessen.
Werktuigbouwkunde
Werktuigbouwkunde omvat machinebouw, machines voor speciale doeleinden en algemene lineaire aandrijving, en biedt op maat gemaakte oplossingen om aan diverse industriële behoeften te voldoen.
Materiaalbehandeling
In logistieke systemen omvat materiaalbehandeling handelingen op het gebied van tillen, duwen, stoppen en overbrengen. Automatisering op dit gebied verbetert het verkeer en het beheer van goederen.
Elektronica productie
De productie van elektronica vereist nauwkeurige positionering en zorgvuldige omgang met componenten, vaak in schone omgevingen, om de productkwaliteit en consistentie te behouden.
Ondersteuning en diensten:
Ons zuiger-pneumatische cilinderproduct is ontworpen voor betrouwbare en efficiënte prestaties in een breed scala aan industriële toepassingen. Zorg ervoor dat u voor technische ondersteuning het modelnummer en de specificaties van uw cilinder bij de hand heeft, zodat u nauwkeurige hulp kunt krijgen.
We bieden uitgebreide services, waaronder installatiebegeleiding, probleemoplossing, onderhoudsadvies en reparatieondersteuning om de levensduur en functionaliteit van uw pneumatische cilinder te maximaliseren. Ons technische team is uitgerust om u te helpen met operationele problemen, prestatie-optimalisatie en integratie met uw bestaande systemen.
Om optimale prestaties te garanderen, wordt regelmatig onderhoud aanbevolen. Dit omvat het controleren op luchtlekken, het inspecteren van afdichtingen en stangen op slijtage en het zorgen voor een goede smering. Er zijn vervangende onderdelen en accessoires verkrijgbaar om ervoor te zorgen dat uw cilinder soepel blijft werken.
Voor technische vragen of serviceverzoeken kunt u de gebruikershandleiding raadplegen die bij uw product is geleverd, of onze website bezoeken voor gedetailleerde documentatie en bronnen.
Verpakking en verzending:
Onze zuigerpneumatische cilinders zijn zorgvuldig verpakt om maximale bescherming tijdens het transport te garanderen. Elke cilinder wordt veilig verpakt in antistatisch en vochtbestendig materiaal en vervolgens in een op maat gemaakt schuimrubberen inzetstuk in een stevige kartonnen doos geplaatst om beweging of schade te voorkomen.
Voor de verzending maken wij gebruik van betrouwbare vervoerders met trackingmogelijkheden om een tijdige en veilige levering te garanderen. Alle pakketten zijn duidelijk geëtiketteerd met gebruiksinstructies en productinformatie. We bieden ook versnelde verzending en afhandeling van bulkbestellingen om aan uw specifieke vereisten te voldoen.
Vóór verzending ondergaat elke pneumatische cilinder een grondige kwaliteitscontrole om er zeker van te zijn dat deze aan onze hoge normen voldoet. Ons verpakkings- en verzendproces is ontworpen om u een naadloze ervaring te bieden, vanaf het plaatsen van de bestelling tot de aankomst van het product.
