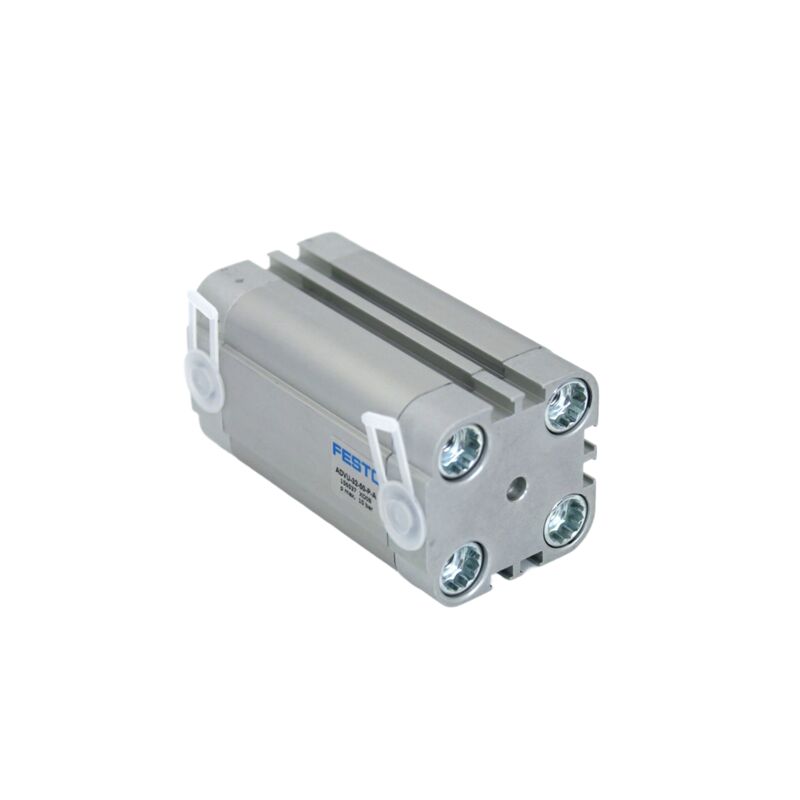

Vervoerlijnstopper FESTO ADVU-20-5-A-P-A 156600 Buitenste draad 20 mm Bor 5 mm slag Dubbelwerkende compacte cilinder M5 Port Magnetische ring ISO 6432

Productbeschrijving:

De Festo ADVU-20 is een compacte pneumatische cilinder ontworpen met dubbelwerkende functionaliteit. Het heeft een boring van 20 mm en is uitgerust met een geïntegreerde magnetische zuiger, die nauwkeurige positiedetectie mogelijk maakt.

Deze cilinder is aan beide uiteinden voorzien van elastische dempingsringen en -platen, ook wel P-type demping genoemd, om een ​​soepele en gecontroleerde werking te garanderen. Het is verkrijgbaar in verschillende standaard slaglengtes, variërend van 5 mm tot 50 mm.

Klanten kunnen kiezen uit verschillende schroefdraadopties voor de zuigerstang, inclusief binnendraad (-PA) of buitendraad (-APA), afhankelijk van specifieke toepassingsvereisten. De ADVU-20 werkt efficiënt binnen een drukbereik van 0,8 tot 10 bar.

Dankzij het compacte formaat en de betrouwbare geïntegreerde positiefeedback is de Festo ADVU-20 cilinder bijzonder geschikt voor automatiseringstoepassingen waarbij ruimtebesparing en betrouwbare prestaties essentieel zijn.

Functies:

Dit product heeft een ultracompact ontwerp en vereist 50% minder installatieruimte vergeleken met de ISO 15552-standaardcilinders. Het kleinere formaat maakt het een ideale keuze voor machines met beperkte ruimte of krappe lay-outs.

Dankzij de dubbelwerkende werking levert de cilinder aandrijfkracht tijdens zowel de voorwaartse als de achterwaartse slag. Dit zorgt voor een consistente en controleerbare bidirectionele beweging voor betere prestaties.

De geïntegreerde magnetische zuiger maakt contactloze positiedetectie mogelijk door het gebruik van naderingsschakelaars. Deze sensoren kunnen eenvoudig worden gemonteerd of vervangen zonder dat er mechanische aanpassingen nodig zijn, waardoor het onderhoud wordt vereenvoudigd.

Aan beide uiteinden van de cilinder zijn elastische dempingsringen en -platen geïnstalleerd om de impactenergie te absorberen, waardoor trillingen en geluid worden verminderd bij het bereiken van de eindposities. Deze functie verbetert de duurzaamheid en het bedieningscomfort.

De cilinder is gebouwd met een cilinder en eindkappen van een gesmeed aluminiumlegering en een hooggelegeerde roestvrijstalen zuigerstang en is gebouwd voor een lange levensduur. Dynamische afdichtingen gemaakt van NBR of TPE-U (PU) dragen bij aan de corrosieweerstand en behalen een CRC 2-classificatie die geschikt is voor industriële omgevingen.

Het ontwerp omvat doorlopende gaten in de cilinder en een breed scala aan montageaccessoires, waardoor een veelzijdige installatie in vrijwel elke positie mogelijk is, afhankelijk van de eisen van de toepassing.

Om tegemoet te komen aan verschillende lastbevestigingen en toepassingsvereisten zijn er twee schroefdraadopties voor de zuigerstang beschikbaar: binnendraad (-PA) en buitendraad (-APA). Deze flexibiliteit zorgt voor compatibiliteit met een breed scala aan opstellingen.

Technische parameters:

Toepassingen:

In geautomatiseerde assemblagelijnen zijn compacte systemen essentieel voor taken zoals het klemmen, positioneren, sorteren, stoppen, uitwerpen en hanteren van werkstukken. Deze functies worden uitgevoerd binnen besloten productiestations, waar ruimte-efficiëntie van cruciaal belang is.

Verpakkings- en vulmachines profiteren ook van compacte ontwerpen, waardoor handelingen mogelijk zijn zoals het duwen van dozen, het activeren van sealpersen, het besturen van transportomleiders en het beheren van kleppen, zelfs in beperkte ruimtes.

De elektronica- en halfgeleiderproductiesector vereist een hoge precisie bij activiteiten, waaronder pick-and-place-operaties, het verwijderen van PCB's, het assembleren van componenten en het positioneren van testapparatuur. Compacte pneumatische aandrijvingen zorgen voor nauwkeurigheid en betrouwbaarheid in deze processen.

Medische apparaten en laboratoriumautomatisering maken gebruik van soepele en gecontroleerde lineaire bewegingen ter ondersteuning van diagnostische instrumenten, monsterbehandelingsprocedures en verschillende biotechnologische toepassingen. Deze nauwkeurige bewegingsbesturing is cruciaal voor het handhaven van prestatienormen in gezondheidszorgomgevingen.

Druk- en textielmachines vereisen robuuste oplossingen voor het positioneren van papier, het bedienen van snijpersen, het vastklemmen van garen en het beheersen van de spanning onder uitdagende omstandigheden. Compacte pneumatische systemen bieden de duurzaamheid en precisie die nodig zijn voor deze veeleisende toepassingen.

Roboteindeffectoren en grijpers vertrouwen vaak op compacte pneumatische aandrijvingen om collaboratieve robots, pick-and-place-eenheden en geautomatiseerde grijpmechanismen aan te drijven. Deze aandrijvingen maken een efficiënte en flexibele werking mogelijk binnen robotondersteunde workflows.
