Productbeschrijving:

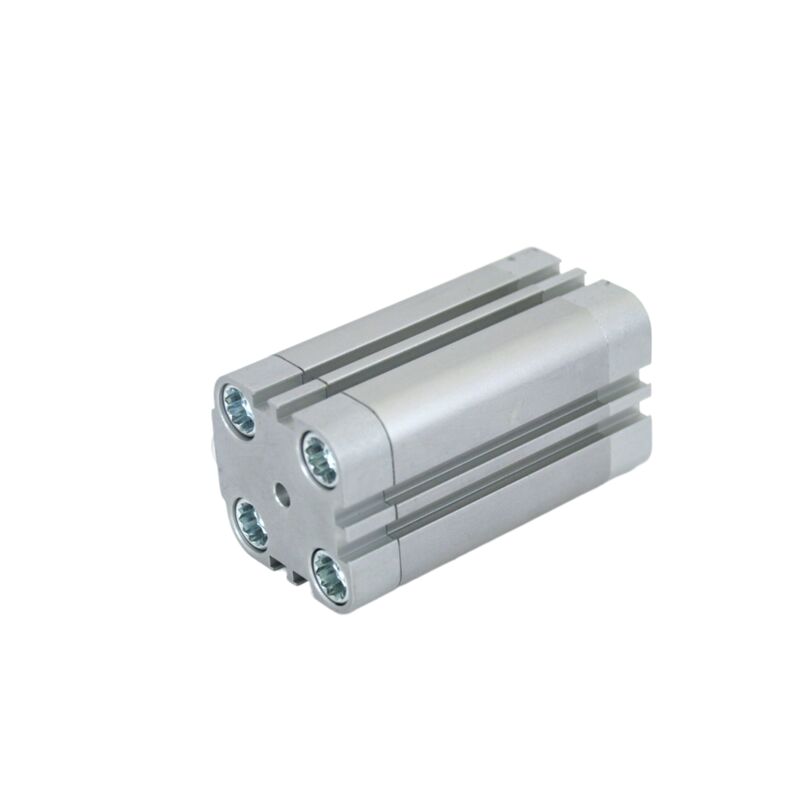

De Festo ADVU-20 is een compacte pneumatische cilinder ontworpen voor dubbelwerkende werking. Het heeft een boring van 20 mm en is voorzien van een geïntegreerde magnetische zuiger, die nauwkeurige positiedetectie tijdens bedrijf mogelijk maakt.
Deze cilinder is aan beide uiteinden voorzien van elastische dempingsringen en -platen, ook wel P-type demping genoemd. Dit ontwerp helpt schokken te absorberen en slijtage te verminderen, waardoor soepele en betrouwbare prestaties in de loop van de tijd worden gegarandeerd.
De ADVU-20-serie is verkrijgbaar in een reeks standaardslaglengtes, van 5 mm tot 50 mm. Klanten kunnen kiezen tussen zuigerstangen met binnendraad (-PA) of buitendraad (-APA), afhankelijk van hun specifieke installatievereisten.
De ADVU-20 werkt binnen een drukbereik van 0,8 tot 10 bar en is bij uitstek geschikt voor compacte automatiseringsoplossingen waarbij de ruimte beperkt is, maar nauwkeurige positiefeedback essentieel is. De robuuste constructie en functionaliteit maken het tot een betrouwbaar onderdeel in diverse industriële toepassingen.
Functies:
Ultracompact ontwerp
Deze cilinder heeft een ultracompact ontwerp, waardoor 50% minder installatieruimte nodig is in vergelijking met de ISO 15552-standaardcilinders. Het kleinere formaat maakt het een ideale keuze voor toepassingen waarbij de ruimte beperkt is en de machine-indeling krap is.
Dubbelwerkende werking
Uitgerust met dubbelwerkende functionaliteit levert de cilinder kracht tijdens zowel de voorwaartse als de teruggaande slag. Dit zorgt voor een soepele, consistente en controleerbare bidirectionele beweging voor een breed scala aan industriële taken.
Geïntegreerde magnetische zuiger
De geïntegreerde magnetische zuiger maakt contactloze positiedetectie mogelijk door het gebruik van naderingsschakelaars. Sensoren kunnen eenvoudig worden gemonteerd of vervangen zonder dat er mechanische aanpassingen nodig zijn, wat het gemak en de betrouwbaarheid vergroot.
Elastische demping (P-type)
Aan beide uiteinden van de cilinder zijn flexibele dempingsringen en -platen geïnstalleerd, die zorgen voor elastische demping die de impactenergie vermindert. Deze functie minimaliseert trillingen en geluid op de eindposities van de cilinder, waardoor de algehele operationele soepelheid wordt verbeterd.
Robuuste en corrosiebestendige materialen
De cilinder is gemaakt van een cilinder en eindkappen van een smeedaluminiumlegering, gecombineerd met een hooggelegeerde roestvrijstalen zuigerstang en duurzame NBR/TPE-U (PU) dynamische afdichtingen, en is gebouwd om zware industriële omgevingen te weerstaan. Het beschikt over een corrosieweerstandsclassificatie van CRC 2, wat langdurige prestaties garandeert.
Flexibele montageopties
Het ontwerp omvat doorlopende gaten in de loop en een breed scala aan montageaccessoires. Deze flexibiliteit maakt een veelzijdige installatie mogelijk in vrijwel elke richting of positie, waarbij aanpassing aan uiteenlopende toepassingsvereisten mogelijk is.
Twee zuigerstangschroefdraadopties
Gebruikers kunnen kiezen tussen twee schroefdraadconfiguraties voor de zuigerstang: een binnendraad (-PA) of een buitendraad (-APA). Deze keuze is geschikt voor verschillende lastbevestigingen en specifieke toepassingsbehoeften en biedt maatwerk voor optimale prestaties.
Technische parameters:
| Operatie |
Dubbelwerkend |
| Omgevingstemperatuur |
-20 ... +80 °C |
| Bedrijfsdruk |
0,8 ... 10 bar |
| Serie |
ADVU |
| Merk |
Festo |
| Boring |
20 mm |
| Beschrijving |
ISO 6432-cilinder, automatiseringscilinder, compacte cilinder |
Toepassingen:
Geautomatiseerde assemblagelijnen profiteren enorm van technologieën die het klemmen, positioneren, sorteren, stoppen, uitwerpen en de algehele verwerking van werkstukken binnen compacte en efficiënte productiestations vergemakkelijken. Deze innovaties helpen productieprocessen te stroomlijnen en de productiviteit te verbeteren.
Op het gebied van verpakkings- en vulmachines worden nauwkeurige handelingen zoals het duwen van dozen, het activeren van de sealpers, het regelen van de transporteuromleiding en het bedienen van kleppen uitgevoerd binnen beperkte ruimtes. Dit zorgt ervoor dat verpakkingsprocessen zelfs in beperkte ruimtes efficiënt en betrouwbaar blijven.
De productie van elektronica en halfgeleiders vereist een hoge nauwkeurigheid bij taken zoals pick-and-place-operaties, het verwijderen van PCB's, het assembleren van componenten en het positioneren van testapparatuur. De nauwkeurigheid van deze processen is van cruciaal belang voor het behoud van de kwaliteit en consistentie van elektronische producten.
Medische apparaten en laboratoriumautomatiseringssystemen vertrouwen op soepele en gecontroleerde lineaire bewegingen ter ondersteuning van diagnostische apparatuur, monsterbehandeling en diverse biotechnologische toepassingen. Dankzij deze precieze bewegingen kunnen gevoelige procedures met minimale fouten worden uitgevoerd.
Druk- en textielmachines werken in veeleisende omgevingen waar nauwkeurige papierpositionering, activering van de snijpers, garenklemmen en spanningscontrole essentieel zijn. Deze functies garanderen de kwaliteit en efficiëntie van de druk- en textielproductie.
Eindeffectors en grijpers van robots maken gebruik van compacte pneumatische aandrijvingen om collaboratieve robots, pick-and-place-eenheden en geautomatiseerde grijpsystemen te verbeteren. Dergelijke compacte ontwerpen dragen bij aan flexibele en efficiënte robotoperaties in diverse industriële omgevingen.
Ondersteuning en diensten:
Ons zuiger-pneumatische cilinderproduct is ontworpen voor betrouwbare en efficiënte prestaties in een breed scala aan industriële toepassingen. Voor technische ondersteuning bieden wij uitgebreide assistentie, waaronder installatiebegeleiding, tips voor probleemoplossing en onderhoudsprocedures om een optimale werking te garanderen.
We bieden gedetailleerde productdocumentatie, inclusief gebruikershandleidingen, specificatiebladen en CAD-tekeningen om een naadloze integratie in uw systemen te vergemakkelijken. Ons technische ondersteuningsteam heeft kennis van verschillende modellen en configuraties en helpt u bij het selecteren van de juiste cilinder voor uw specifieke vereisten.
Onderhoudsdiensten omvatten routine-inspectieaanbevelingen, smeerrichtlijnen en identificatie van vervangende onderdelen om de levensduur van uw pneumatische cilinders te verlengen. We bieden ook reparatiediensten en garantieondersteuning om eventuele fabricagefouten of operationele problemen op te lossen.
Voor servicevragen, advies over oplossingen op maat of voor meer informatie over onze productlijn pneumatische cilinders kunt u de bronnen raadplegen die beschikbaar zijn via onze officiële kanalen.
Verpakking en verzending:
Productverpakking en verzending voor pneumatische cilinder met zuiger
Elke pneumatische zuigercilinder wordt zorgvuldig verpakt om een veilige levering te garanderen en de productintegriteit te behouden. De cilinder wordt eerst omwikkeld met beschermend schuim of noppenfolie om krassen of schade tijdens het transport te voorkomen. Vervolgens wordt het in een stevige kartonnen doos geplaatst, met extra opvulmateriaal zoals het verpakken van pinda's of luchtkussens om beweging in de doos te voorkomen.
De buitenverpakking is duidelijk geëtiketteerd met productinformatie, gebruiksinstructies en verzendgegevens om een vlotte logistiek te vergemakkelijken. Voor bulkbestellingen kunnen cilinders worden verpakt in op maat gemaakte kratten of pallets met veilige omsnoering om extra bescherming te bieden.
Verzending vindt plaats via betrouwbare koeriersdiensten of vrachtvervoerders, afhankelijk van de ordergrootte en bestemming. Er wordt trackinginformatie aan klanten verstrekt om de verzendstatus te controleren. Wij zorgen voor een tijdige verzending en levering, waarbij we ons houden aan alle veiligheids- en transportvoorschriften.
In geval van schade tijdens het transport, neem dan onmiddellijk contact op met onze klantenservice voor hulp en oplossing.
