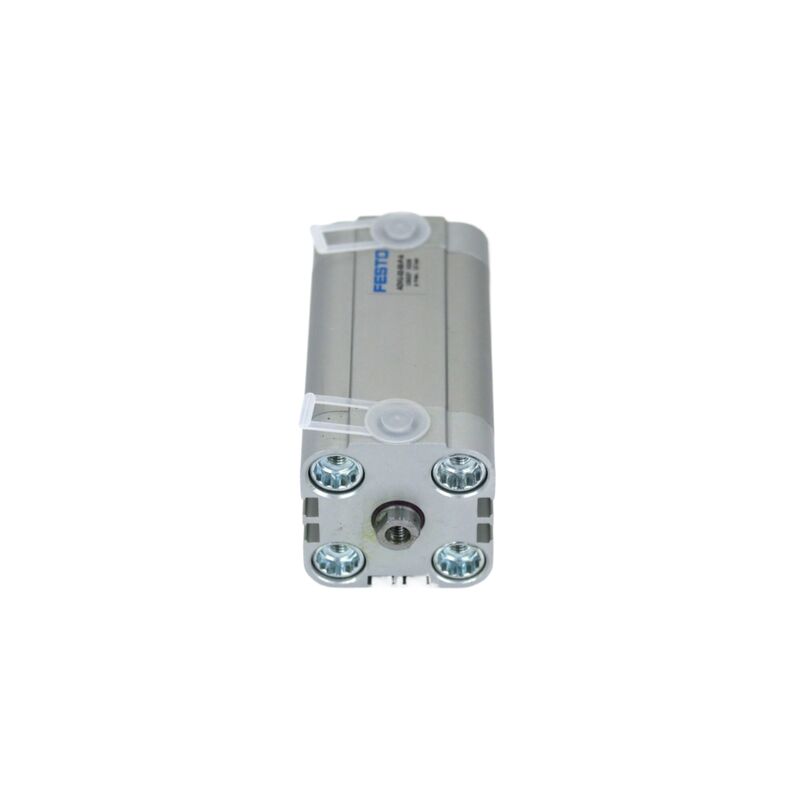

Stoppen van positionering FESTO ADVU-20-15-P-A 156516 20mm Bor 15mm slag Interne draad Compact dubbelwerkend cilinder M5 Port Magnetische zuiger ISO 6432

Productbeschrijving:

De Festo ADVU-20 is een compacte dubbelwerkende pneumatische cilinder met een boring van 20 mm. Het is ontworpen met een geïntegreerde magnetische zuiger die nauwkeurige positiedetectie mogelijk maakt, waardoor de nauwkeurigheid van de automatisering wordt verbeterd.

Deze cilinder is aan beide uiteinden voorzien van elastische dempingsringen en -platen, de zogenaamde P-type demping. Dit ontwerp zorgt voor een soepele werking en vermindert de impactkrachten tijdens de beweging van de zuiger.

Klanten kunnen kiezen uit standaard slaglengtes variërend van 5 mm tot 50 mm. Daarnaast zijn er zuigerstangopties met interne schroefdraad (-PA) of externe schroefdraad (-APA), die flexibiliteit bieden om aan verschillende installatievereisten te voldoen.

De werkdruk voor de ADVU-20 varieert tussen 0,8 en 10 bar. Het compacte ontwerp en de betrouwbare positiefeedback maken het een ideale keuze voor automatiseringstoepassingen waarbij ruimtebesparing en nauwkeurigheid van cruciaal belang zijn.

Functies:

Deze cilinder heeft een ultracompact ontwerp dat 50% minder installatieruimte vereist in vergelijking met de standaard ISO 15552-cilinders. Een dergelijke verkleining maakt het een ideale keuze voor machines met beperkte ruimte of krappe lay-outs.

Met een dubbelwerkende werking levert de cilinder een aangedreven kracht tijdens zowel de voorwaartse als de teruggaande slag. Dit zorgt voor een consistente en controleerbare bidirectionele beweging, waardoor de algehele prestaties en precisie worden verbeterd.

De geïntegreerde magnetische zuiger maakt contactloze positiedetectie via naderingsschakelaars mogelijk. Dankzij dit ontwerp kunnen sensoren eenvoudig worden gemonteerd of vervangen zonder dat er mechanische aanpassingen nodig zijn, waardoor de onderhoudsefficiëntie wordt verbeterd.

Uitgerust met flexibele dempingsringen of -platen aan beide uiteinden, minimaliseert deze cilinder de impactenergie, trillingen en geluid bij het bereiken van de eindposities. Dit elastische dempingssysteem helpt de levensduur van de cilinder te verlengen en draagt ​​bij aan een stillere werking.

De cilinder is gemaakt van hoogwaardige materialen zoals een cilinder en eindkappen van een gesmeed aluminiumlegering, een hooggelegeerde roestvrijstalen zuigerstang en NBR/TPE-U(PU) dynamische afdichtingen, waardoor de cilinder een uitstekende duurzaamheid vertoont. Het voldoet ook aan corrosieweerstandsklasse CRC 2, waardoor het zeer geschikt is voor industriële omgevingen.

Het ontwerp omvat doorlopende gaten in de loop en een breed scala aan montageaccessoires. Deze flexibiliteit maakt veelzijdige installatieopties mogelijk, waardoor de cilinder in vrijwel elke richting kan worden gemonteerd om aan de toepassingsvereisten te voldoen.

Gebruikers kunnen kiezen tussen twee schroefdraadconfiguraties voor de zuigerstang: een binnendraad (-PA) of een buitendraad (-APA). Deze selectie biedt aanpasbaarheid voor verschillende lastbevestigingen en diverse toepassingsbehoeften.

Technische parameters:

Toepassingen:

In geautomatiseerde assemblagelijnen worden handelingen zoals het klemmen, positioneren, sorteren, stoppen, uitwerpen en hanteren van werkstukken efficiënt uitgevoerd binnen compacte productiestations. Deze systemen maken gestroomlijnde productieprocessen mogelijk door nauwkeurige en betrouwbare bewegingscontrole te integreren.

Verpakkings- en vulmachines profiteren van functionaliteiten zoals het duwen van dozen, activering van de sealpers, controle van de transportbandomleider en klepbeheer, allemaal ontworpen om effectief te presteren in omgevingen met beperkte ruimte. Dit garandeert een snelle verpakking zonder dat dit ten koste gaat van de nauwkeurigheid of betrouwbaarheid.

De elektronica- en halfgeleiderproductiesector vereist uitzonderlijke precisie voor taken zoals pick-and-place-operaties, het verwijderen van PCB's, het assembleren van componenten en het positioneren van apparatuur tijdens het testen. Deze activiteiten vereisen nauwgezette controle om de productkwaliteit en -prestaties te behouden.

De productie van medische apparatuur en laboratoriumautomatisering zijn afhankelijk van soepele en gecontroleerde lineaire bewegingen om de bediening van diagnostische apparatuur, monsterbehandeling en toepassingen in de biotechnologie te vergemakkelijken. Dergelijke nauwkeurige bewegingen vergroten de betrouwbaarheid en efficiëntie van medische en onderzoeksprocessen.

Druk- en textielmachines maken gebruik van geavanceerde mechanismen voor taken zoals het positioneren van papier, het bedienen van de snijpers, het vastklemmen van garen en het controleren van de spanning, zelfs onder uitdagende operationele omstandigheden. Dit garandeert consistente kwaliteit en productiviteit in veeleisende omgevingen.

Eindeffectors en grijpers van robots zijn uitgerust met compacte pneumatische aandrijvingen, die essentieel zijn voor collaboratieve robots, pick-and-place-eenheden en geautomatiseerde grijpsystemen. Deze componenten zorgen voor de nodige behendigheid en krachtcontrole voor verschillende geautomatiseerde handlingtaken.
