Productbeschrijving:

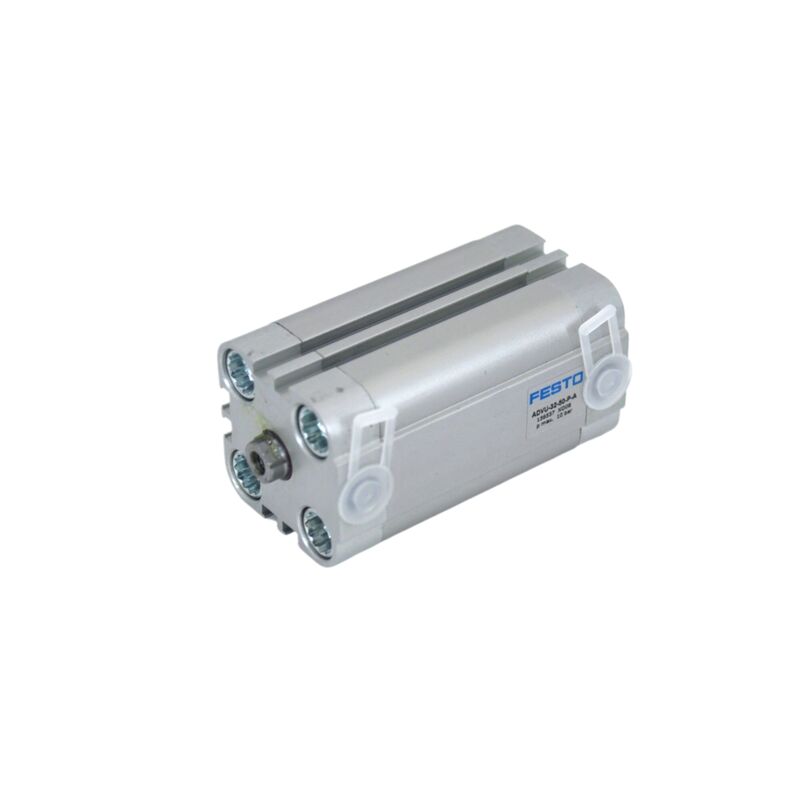

De Festo ADVU-20 is een compacte pneumatische cilinder ontworpen met een dubbelwerkend mechanisme en een boringdiameter van 20 mm. Het beschikt over een geïntegreerde magnetische zuiger die nauwkeurige positiedetectie tijdens bedrijf mogelijk maakt.
Deze cilinder is aan beide uiteinden uitgerust met elastische dempingsringen en -platen, ook wel P-type demping genoemd, om een soepele werking te garanderen en de impact te verminderen. Het is verkrijgbaar met standaard slaglengtes variërend van 5 mm tot 50 mm, wat flexibiliteit biedt voor verschillende toepassingsvereisten.
Klanten kunnen kiezen tussen zuigerstangen met interne schroefdraad (aangeduid als -PA) of externe schroefdraad (-APA), afhankelijk van hun installatiebehoeften. De werkdruk voor de ADVU-20 varieert van 0,8 bar tot 10 bar, waardoor deze geschikt is voor een breed scala aan pneumatische automatiseringssystemen.
Over het geheel genomen is de Festo ADVU-20 ideaal voor automatiseringsprojecten die prioriteit geven aan ruimte-efficiëntie en betrouwbare positiefeedback vereisen voor gecontroleerde pneumatische bewegingen.
Functies:
Ultracompact ontwerp
Deze cilinder heeft een ultracompact ontwerp dat 50% minder installatieruimte vereist in vergelijking met de ISO 15552-standaardcilinders. Dankzij de beperkte afmetingen is hij bij uitstek geschikt voor toepassingen met beperkte ruimte en krappe machine-indelingen.
Dubbelwerkende werking
Het dubbelwerkende mechanisme levert aandrijfkracht tijdens zowel de voorwaartse als de teruggaande slag. Dit zorgt voor een consistente en controleerbare bidirectionele beweging, waardoor de efficiëntie en precisie van uw machines wordt verbeterd.
Geïntegreerde magnetische zuiger
Dit ontwerp is uitgerust met een geïntegreerde magnetische zuiger en maakt contactloze positiedetectie mogelijk door gebruik te maken van naderingsschakelaars. Sensoren kunnen eenvoudig worden geïnstalleerd of vervangen zonder dat er mechanische aanpassingen nodig zijn, waardoor onderhoudstaken worden vereenvoudigd.
Elastische demping (P-type)
Aan beide uiteinden van de cilinder helpen flexibele dempingsringen of -platen de impactenergie te absorberen. Deze elastische demping vermindert effectief trillingen en geluid wanneer de zuiger zijn eindpositie bereikt, waardoor de algehele operationele soepelheid wordt verbeterd.
Robuuste en corrosiebestendige materialen
Deze cilinder is gemaakt van een cilinder en eindkappen van een gesmeed aluminiumlegering in combinatie met een hooggelegeerde roestvrijstalen zuigerstang en biedt uitstekende duurzaamheid. De dynamische afdichtingen zijn gemaakt van NBR/TPE-U (PU), wat zorgt voor verbeterde afdichtingsprestaties. Het voldoet ook aan corrosieweerstandsklasse CRC 2, waardoor het geschikt is voor zware industriële omgevingen.
Flexibele montage
Veelzijdige installatieopties worden mogelijk gemaakt door doorlopende gaten in de cilinder en een ruime keuze aan montageaccessoires. Dankzij deze kenmerken kan de cilinder in vrijwel elke positie veilig worden gemonteerd om aan verschillende toepassingsvereisten te voldoen.
Twee zuigerstangschroefdraadopties
Gebruikers kunnen kiezen tussen twee schroefdraadconfiguraties voor de zuigerstang om te voldoen aan specifieke lastbevestigingen en toepassingseisen: een binnendraad (-PA) of een buitendraad (-APA). Deze flexibiliteit zorgt voor compatibiliteit met diverse mechanische opstellingen.
Technische parameters:
| Bedrijfsdruk |
0,8 ... 10 bar |
| Omgevingstemperatuur |
-20 ... +80 °C |
| Serie |
ADVU |
| Merk |
Festo |
| Boring |
20 mm |
| Operatie |
Dubbelwerkend |
Toepassingen:
In geautomatiseerde assemblagelijnen worden verschillende handelingen, zoals het klemmen, positioneren, sorteren, stoppen, uitwerpen en hanteren van werkstukken, efficiënt uitgevoerd binnen compacte productiestations. Deze gestroomlijnde processen verbeteren de productiviteit en precisie in productieomgevingen.
Verpakkings- en vulmachines profiteren van mechanismen zoals het duwen van dozen, activering van de sealpers, transporteuromleiders en klepbediening, allemaal ontworpen om effectief te functioneren in besloten ruimtes. Dit zorgt voor soepele en betrouwbare verpakkingsactiviteiten in beperkte ruimtes.
De elektronica- en halfgeleiderindustrie vertrouwt op zeer nauwkeurige pick-and-place-systemen, het verwijderen van PCB's, het assembleren van componenten en het nauwkeurig positioneren van testapparatuur. Deze toepassingen vereisen nauwgezette controle om de productkwaliteit en consistentie te behouden.
Bij medische apparatuur en laboratoriumautomatisering is er behoefte aan een soepele en gecontroleerde lineaire beweging. Deze mogelijkheid ondersteunt diagnostische instrumenten, monsterbehandeling en diverse biotechnologische toepassingen, wat bijdraagt aan betrouwbare en efficiënte laboratoriumworkflows.
Druk- en textielmachines maken gebruik van mechanismen voor nauwkeurige papierpositionering, bediening van de snijpers, garenklemmen en spanningscontrole. Deze functies werken effectief, zelfs in uitdagende en veeleisende omgevingen, en garanderen uitvoer van hoge kwaliteit.
Roboteindeffectoren en grijpers bevatten compacte pneumatische aandrijvingen die op maat zijn gemaakt voor collaboratieve robots. Deze systemen maken efficiënte pick-and-place-operaties en geautomatiseerd grijpen mogelijk, waardoor de flexibiliteit en mogelijkheden van robotautomatisering worden vergroot.
Ondersteuning en diensten:
Ons zuiger-pneumatische cilinderproduct is ontworpen voor hoge prestaties en duurzaamheid in een verscheidenheid aan industriële toepassingen. Voor technische ondersteuning verwijzen wij u naar de gebruikershandleiding die bij het product is geleverd. Deze bevat gedetailleerde installatie-instructies, onderhoudsrichtlijnen en tips voor het oplossen van problemen.
Als u problemen ondervindt tijdens de installatie of bediening, controleer dan of alle verbindingen goed vastzitten en of de cilinder compatibel is met uw systeemspecificaties. Zorg ervoor dat de bedrijfsdruk en temperatuur binnen de aanbevolen limieten liggen om schade te voorkomen.
Regelmatig onderhoud is essentieel om de levensduur van uw pneumatische cilinder te maximaliseren. Controleer regelmatig op luchtlekken, smeer bewegende delen zoals gespecificeerd en inspecteer afdichtingen op slijtage. Vervang beschadigde onderdelen onmiddellijk om verdere problemen te voorkomen.
Voor geavanceerde servicebehoeften, inclusief reparaties of vervangingsonderdelen, kunt u contact opnemen met uw erkende distributeur of servicecentrum. Ons technische team doet er alles aan om deskundige hulp te bieden om ervoor te zorgen dat uw pneumatische cilinder efficiënt en betrouwbaar werkt.
We bieden ook uitgebreid trainings- en ondersteuningsmateriaal om uw team te helpen het gebruik en onderhoud van de pneumatische zuigercilinder te optimaliseren. Raadpleeg onze online bronnen voor downloadbare handleidingen, veelgestelde vragen en instructievideo's.
Verpakking en verzending:
Productverpakking en verzending voor pneumatische cilinder met zuiger
Elke pneumatische zuigercilinder wordt zorgvuldig verpakt om maximale bescherming tijdens het transport te garanderen. De cilinder wordt eerst omwikkeld met een beschermlaag van antistatisch schuim of noppenfolie om eventuele krassen of beschadigingen te voorkomen. Vervolgens wordt het in een stevige kartonnen doos geplaatst die de juiste afmetingen heeft om beweging in de doos tot een minimum te beperken.
Voor extra veiligheid is de doos gevuld met dempingsmateriaal zoals het verpakken van pinda's of luchtkussens om schokken en trillingen te absorberen. De verpakking is verzegeld met sterk plakband en voorzien van een etiket met gebruiksinstructies, waaronder 'Breekbaar' en 'Handel met zorg'.
De verzending wordt uitgevoerd via betrouwbare koeriersdiensten die tracking- en verzekeringsopties bieden. Afhankelijk van de bestemming en urgentie kunnen klanten kiezen uit standaard-, versnelde of express-verzendmethoden. Alle zendingen bevatten gedetailleerde documentatie, zoals een paklijst en een gebruikershandleiding.
Ons verpakkings- en verzendproces is ontworpen om ervoor te zorgen dat de pneumatische zuigercilinder veilig, in perfecte staat en klaar voor onmiddellijk gebruik arriveert.
