Productbeschrijving:

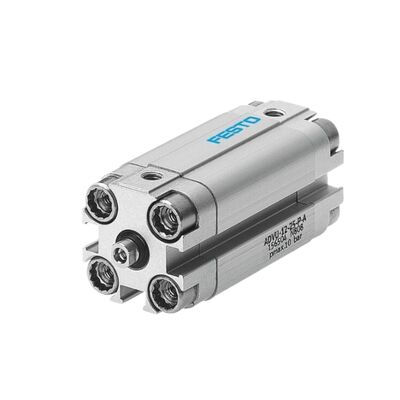

De Festo ADVU-16 is een compacte pneumatische cilinder ontworpen voor dubbelwerkende functionaliteit. Het heeft een boring van 16 mm en is voorzien van een geïntegreerde magnetische zuiger, die nauwkeurige positiedetectie tijdens bedrijf mogelijk maakt.
Deze cilinder is aan beide uiteinden voorzien van elastische dempingsringen, ook wel P-type demping genoemd, om soepele en gecontroleerde bewegingen te garanderen. Het is verkrijgbaar in standaard slaglengtes variërend van 5 mm tot 40 mm, geschikt voor verschillende toepassingsbehoeften.
Gebruikers kunnen kiezen tussen zuigerstangen met binnendraad (-PA) of buitendraad (-APA), afhankelijk van hun installatievereisten. De ADVU-16 werkt efficiënt binnen een drukbereik van 1,0 tot 10 bar.
Dankzij het compacte ontwerp en de betrouwbare positiefeedbackmogelijkheden is de Festo ADVU-16 een ideale oplossing voor automatiseringstaken waarbij ruimtebesparing cruciaal is.
Functies:
Het ultracompacte ontwerp van deze cilinder biedt tot 50% reductie in installatieruimte vergeleken met de ISO 15552 standaardcilinders. Dit maakt het een ideale keuze voor toepassingen waarbij de ruimte beperkt is en de machine-indeling krap is.
Dankzij de dubbelwerkende werking levert de cilinder kracht tijdens zowel de voorwaartse als de achterwaartse slag. Dit zorgt voor een consistente en controleerbare bidirectionele beweging, waardoor de precisie en betrouwbaarheid van de apparatuur wordt vergroot.
Een geïntegreerde magnetische zuiger maakt contactloze positiedetectie mogelijk door het gebruik van naderingsschakelaars. Deze sensoren kunnen eenvoudig worden gemonteerd of vervangen zonder dat er mechanische aanpassingen nodig zijn, waardoor onderhoud en installatie worden vereenvoudigd.
De elastische demping (P-type) omvat flexibele dempingsringen en platen die aan beide uiteinden van de cilinder zijn geplaatst. Dit ontwerp vermindert effectief de impactenergie, waardoor trillingen en geluid worden geminimaliseerd wanneer de zuiger de eindposities bereikt.
De cilinder is gemaakt van robuuste en corrosiebestendige materialen en omvat een cilinder en eindkappen van een gesmeed aluminiumlegering, een hooggelegeerde roestvrijstalen zuigerstang en dynamische afdichtingen gemaakt van NBR en TPE-U (PU). Het voldoet aan corrosieweerstandsklasse CRC 2, waardoor het geschikt is voor veeleisende industriële omgevingen.
De installatie is zeer veelzijdig dankzij de doorlopende gaten in de cilinder, gecombineerd met een breed scala aan montageaccessoires. Dankzij deze flexibiliteit kan de cilinder in vrijwel elke positie worden gemonteerd om aan specifieke toepassingsvereisten te voldoen.
Er zijn twee opties voor de schroefdraad van de zuigerstang beschikbaar: binnendraad (‑P‑A) en buitendraad (‑A‑P‑A). Met deze selectie kunnen gebruikers het meest geschikte schroefdraadtype kiezen voor verschillende lastbevestigingen en toepassingsbehoeften.
Technische parameters:
| Bedrijfsdruk |
1,0 ... 10 bar |
| Merk |
Festo |
| Boring |
16 mm |
| Operatie |
Dubbelwerkend |
| Omgevingstemperatuur |
-20 ... +80 °C |
| Serie |
ADVU |
Toepassingen:
In geautomatiseerde assemblagelijnen profiteren compacte productiestations van verschillende functies zoals klemmen, positioneren, sorteren, stoppen, uitwerpen en hanteren van werkstukken. Deze bewerkingen worden geoptimaliseerd door het gebruik van efficiënte actuatoren om soepele en betrouwbare prestaties te garanderen.
Verpakkings- en vulmachines vereisen nauwkeurige controle in kleine ruimtes. Taken zoals het duwen van dozen, activering van de sealpers, transportbandomleiders en klepbediening worden naadloos beheerd, waardoor de productiviteit wordt verhoogd en de compacte ontwerpvereisten behouden blijven.
De elektronica- en halfgeleiderproductiesector is sterk afhankelijk van nauwkeurige pick-and-place-operaties, het verwijderen van PCB's, het assembleren van componenten en het nauwkeurig positioneren van testapparatuur. Compacte actuatoren spelen een cruciale rol bij het bereiken van de vereiste precisie en herhaalbaarheid.
Materiaalbehandelings- en transportsystemen maken gebruik van roterende en klemmende stopcilinders om transportlijnen, omleiders en distributiemechanismen te beheren. Deze componenten zorgen voor effectieve stroomcontrole en betrouwbaar transport van goederen binnen industriële omgevingen.
Binnen de auto-industrie vereisen de assemblage van componenten, de toevoer van onderdelen en de automatisering van productielijnen betrouwbare en ruimtebesparende actuatoren. Compacte ontwerpen helpen de efficiëntie te behouden en productieprocessen te stroomlijnen.
Medische apparaten en laboratoriumautomatisering vereisen een soepele en gecontroleerde lineaire beweging voor verschillende toepassingen, waaronder diagnostische apparatuur, monsterbehandeling en biotechnologische processen. Precisie en betrouwbaarheid zijn in dergelijke omgevingen van cruciaal belang.
Eindeffectors en grijpers van robots profiteren van compacte pneumatische aandrijvingen, die essentieel zijn voor collaboratieve robots, pick-and-place-eenheden en geautomatiseerde grijpsystemen. Deze aandrijvingen verbeteren de flexibiliteit en prestaties in robottoepassingen.
Bij druk- en textielmachines worden taken als het positioneren van papier, het activeren van snijpersen, het vastklemmen van garen en het controleren van de spanning uitgevoerd in veeleisende omgevingen. Compacte actuatoren zorgen voor een consistente werking en duurzaamheid onder uitdagende omstandigheden.
Ondersteuning en diensten:
Ons zuiger-pneumatische cilinderproduct is ontworpen om betrouwbare en efficiënte prestaties te leveren in een verscheidenheid aan industriële toepassingen. Om een optimale werking te garanderen, is het belangrijk om de aanbevolen richtlijnen voor installatie, onderhoud en probleemoplossing in de gebruikershandleiding te volgen.
Controleer bij installatie of de cilinder stevig is gemonteerd en goed is uitgelijnd om overmatige spanning op de zuigerstang en afdichtingen te voorkomen. Gebruik geschikte fittingen en zorg ervoor dat alle aansluitingen goed vastzitten om luchtlekken te voorkomen.
Regelmatig onderhoud is essentieel om de levensduur van de pneumatische cilinder te verlengen. Dit omvat periodieke inspectie van afdichtingen, stangen en bevestigingsmateriaal op slijtage of schade. Smeer bewegende delen zoals gespecificeerd in de onderhoudsinstructies om wrijving te verminderen en corrosie te voorkomen.
Als u operationele problemen ondervindt, zoals luchtlekkage, verminderde slag of ongebruikelijke geluiden, raadpleeg dan het gedeelte over probleemoplossing in de producthandleiding. Veel voorkomende oplossingen zijn onder meer het controleren op inconsistenties in de luchttoevoer, het reinigen of vervangen van afdichtingen en ervoor zorgen dat de cilinder niet wordt blootgesteld aan zijbelastingen die verder gaan dan de ontwerpspecificaties.
Ons technische ondersteuningsteam staat klaar om u te helpen met eventuele vragen of opmerkingen over de pneumatische zuigercilinder. Wij bieden gedetailleerde documentatie en begeleiding om u te helpen de prestaties en levensduur van uw product te maximaliseren.
Verpakking en verzending:
Productverpakking en verzending voor de pneumatische cilinder met zuiger:
Elke pneumatische zuigercilinder wordt zorgvuldig verpakt om maximale bescherming tijdens het transport te garanderen. De cilinder wordt eerst in een beschermende plastic folie gewikkeld om schade door vocht en stof te voorkomen. Vervolgens wordt het stevig in een op maat gemaakt schuimrubberen inzetstuk geplaatst dat het product beschermt tegen schokken en trillingen.
Het schuimrubberen inzetstuk en de cilinder zijn ingesloten in een stevige, golfkartonnen doos die ontworpen is om bestand te zijn tegen hanteren en stapelen tijdens transport. Voor extra veiligheid is de doos verzegeld met verpakkingstape van industriële kwaliteit en geëtiketteerd met gebruiksinstructies zoals 'Fragile' en 'This Side Up'.
Voor bulkzendingen worden meerdere eenheden gepalletiseerd en in krimpfolie verpakt om beweging te voorkomen en de stabiliteit te vergroten. Verzendopties omvatten luchtvracht, zeevracht en grondtransport, afhankelijk van de bestemming en leveringsvereisten.
Er worden trackinginformatie en geschatte leverdata aan klanten verstrekt om transparantie en tijdige ontvangst van de pneumatische zuigercilinders te garanderen.
