Productbeschrijving:

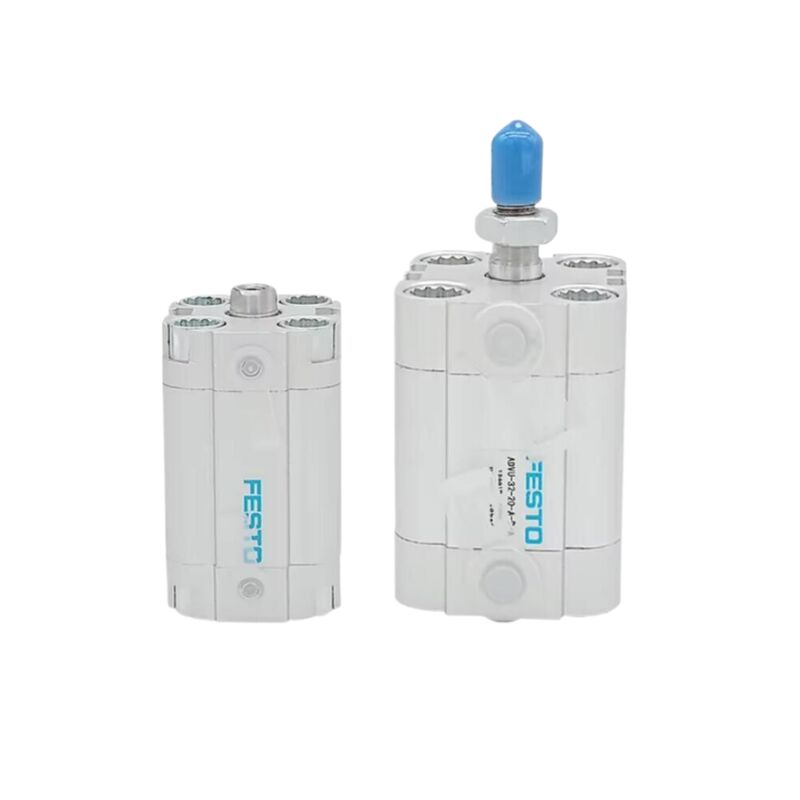

De Festo ADVU-12 is een compacte pneumatische cilinder ontworpen met een dubbelwerkend mechanisme. Het beschikt over een boring van 12 mm en een geïntegreerde magnetische zuiger, die nauwkeurige positiedetectie tijdens bedrijf mogelijk maakt.
Deze cilinder is aan beide uiteinden uitgerust met elastische dempingsringen, ook wel P-type demping genoemd, om een soepele en gecontroleerde beweging te garanderen. Het is verkrijgbaar met standaard slaglengtes variërend van 5 mm tot 40 mm, wat flexibiliteit biedt voor verschillende toepassingsbehoeften.
Bovendien is de zuigerstang verkrijgbaar in twee schroefdraadopties: binnendraad (‑P‑A) of buitendraad (‑A‑P‑A). De cilinder werkt effectief binnen een drukbereik van 1,2 tot 10 bar, waardoor hij geschikt is voor uiteenlopende industriële omgevingen.
Over het geheel genomen is de Festo ADVU-12 een uitstekende keuze voor automatiseringsprojecten die een compact ontwerp en betrouwbare positiefeedback in krappe ruimtes vereisen.
Functies:
Het ultracompacte ontwerp van deze cilinder biedt tot 50% reductie in installatieruimte in vergelijking met ISO 15552-cilinders. Dit maakt het een uitstekende keuze voor toepassingen waarbij de ruimte beperkt is en de machine-indeling krap is.
Dankzij de dubbelwerkende werking levert de cilinder kracht tijdens zowel de voorwaartse als de achterwaartse slag. Dit zorgt voor een soepele, controleerbare en betrouwbare beweging gedurende de hele cyclus.
Een geïntegreerde magnetische zuiger maakt contactloze positiedetectie via naderingssensoren mogelijk. Dit ontwerp maakt eenvoudige sensorvervanging mogelijk zonder de noodzaak van mechanische aanpassingen, waardoor de onderhoudsefficiëntie wordt verbeterd.
De elastische demping, aangeduid als P-type, absorbeert impactenergie op de eindposities van de cilinder. Dit helpt trillingen te minimaliseren en het geluidsniveau tijdens het gebruik te verminderen, wat bijdraagt aan een stiller en soepeler proces.
De cilinder is gemaakt van robuuste en corrosiebestendige materialen en heeft een cilinder en eindkappen van geanodiseerd aluminium, een roestvrijstalen zuigerstang en NBR/TPE-U-afdichtingen. Het voldoet aan corrosieweerstandsniveau CRC 2, waardoor het geschikt is voor veeleisende industriële omgevingen.
De installatie is flexibel gemaakt met doorlopende gaten in de cilinder en een ruime keuze aan montageaccessoires. Deze veelzijdigheid maakt een eenvoudige aanpassing aan verschillende montagevereisten mogelijk.
Er zijn twee schroefdraadopties voor de zuigerstang beschikbaar: een binnendraad (‑P‑A) en een buitendraad (‑A‑P‑A). Deze variëteit zorgt voor compatibiliteit met verschillende soorten lastbevestigingen, waardoor een grotere toepassingsflexibiliteit ontstaat.
Technische parameters:
| Bedrijfsdruk |
1,2 - 10 bar |
| Boring |
12 mm |
| Operatie |
Dubbelwerkend |
| Omgevingstemperatuur |
-20 tot +80 °C |
| Merk |
Festo |
| Serie |
ADVU |
Toepassingen:
Geautomatiseerde assemblagelijnen profiteren enorm van compacte stations die een verscheidenheid aan taken uitvoeren, zoals het opspannen, positioneren, sorteren, stoppen en uitwerpen van werkstukken. Deze geïntegreerde functies zorgen voor een soepele en continue werking in productieprocessen.
Op het gebied van de elektronica en de productie van halfgeleiders staat precisie voorop. Toepassingen zijn onder meer exacte pick-and-place-bewerkingen, zorgvuldige omgang met geïntegreerde schakelingen, het verwijderen van PCB's en de assemblage van gevoelige componenten, die allemaal nauwgezette aandacht voor detail vereisen.
Verpakkings- en vulmachines werken vaak in kleine ruimtes, waar taken zoals het duwen van dozen, sealpersen en klepbediening betrouwbaar moeten worden uitgevoerd. Deze machines zijn ontworpen om de ruimte te optimaliseren en tegelijkertijd hoge prestaties in verpakkingsworkflows te behouden.
De sectoren medische apparatuur en laboratoriumautomatisering vereisen soepele bewegingen met weinig kracht voor apparatuur die wordt gebruikt bij diagnostiek, monstertransport en vloeistofbehandeling. Een dergelijke zachte bewegingscontrole is van cruciaal belang om de nauwkeurigheid te garanderen en schade aan delicate monsters en instrumenten te voorkomen.
Druk- en textielmachines worden geconfronteerd met uitdagende omgevingen die vettig kunnen zijn of bedekt zijn met inkt. Processen zoals het positioneren van papier, snijpersen en garenklemmen moeten ondanks deze omstandigheden vakkundig worden uitgevoerd, waardoor een consistente productkwaliteit wordt gegarandeerd.
Roboteindeffectoren, met name compacte pneumatische grijperaandrijvingen, spelen een cruciale rol in collaboratieve robots en pick-and-place-systemen. Hun ontwerp is gericht op ruimtebesparend en nauwkeurig grijpen om de automatiseringsefficiëntie in verschillende industrieën te verbeteren.
Ondersteuning en diensten:
Onze pneumatische zuigercilinders zijn ontworpen voor betrouwbare en efficiënte prestaties in een verscheidenheid aan industriële toepassingen. Voor technische ondersteuning dient u ervoor te zorgen dat u het modelnummer, de specificaties en de bedrijfsomstandigheden bij de hand heeft, zodat onze specialisten u effectief kunnen helpen.
We bieden uitgebreide services, waaronder installatiebegeleiding, onderhoudstips, hulp bij het oplossen van problemen en de aanschaf van vervangende onderdelen. Ons ondersteuningsteam kan gedetailleerde informatie verstrekken over cilinderafmetingen, drukwaarden, montageopties en compatibiliteit met uw pneumatische systemen.
Regelmatig onderhoud wordt aanbevolen om de levensduur van uw pneumatische zuigercilinder te verlengen. Dit omvat het controleren op luchtlekken, het smeren van bewegende delen zoals gespecificeerd, en het inspecteren van afdichtingen en stangen op slijtage of schade.
Als u operationele problemen ondervindt, zoals verminderde slagprestaties, luchtlekkage of ongebruikelijke geluiden, raadpleeg dan het gedeelte over probleemoplossing in de producthandleiding of neem contact op met onze technische ondersteuning voor verdere diagnostiek.
Voor aangepaste toepassingen of speciale vereisten kan ons engineeringteam u helpen bij het selecteren of ontwerpen van een pneumatische zuigercilinder die aan uw specifieke behoeften voldoet.
Verpakking en verzending:
Productverpakking en verzending voor pneumatische cilinder met zuiger
Elke pneumatische zuigercilinder wordt zorgvuldig verpakt om een veilige levering en optimale bescherming tijdens het transport te garanderen. De cilinder wordt eerst in een beschermende plastic folie gewikkeld om verontreiniging door vocht en stof te voorkomen. Vervolgens wordt het opgevuld met schuim of noppenfolie om schokken te absorberen en schade aan het oppervlak en interne componenten te voorkomen.
De omwikkelde cilinder wordt in een stevige, golfkartonnen doos geplaatst die de juiste afmetingen heeft om beweging in de doos tot een minimum te beperken. Extra verpakkingsmaterialen zoals luchtkussens of verpakkingspinda's worden toegevoegd om eventuele lege ruimtes op te vullen, wat voor extra demping en stabiliteit zorgt.
Voor bulkbestellingen worden individuele dozen samengevoegd tot grotere dozen of houten kratten, afhankelijk van de hoeveelheid en de verzendvereisten. Alle pakketten zijn duidelijk geëtiketteerd met productinformatie, gebruiksinstructies en verzendlabels om een vlotte logistiek te vergemakkelijken.
Verzendopties omvatten standaard grondvracht, versnelde luchtverzending of zeevracht, afhankelijk van de bestemming en de voorkeur van de klant. Elke zending wordt gevolgd om een tijdige levering en klanttevredenheid te garanderen.
