Productbeschrijving:

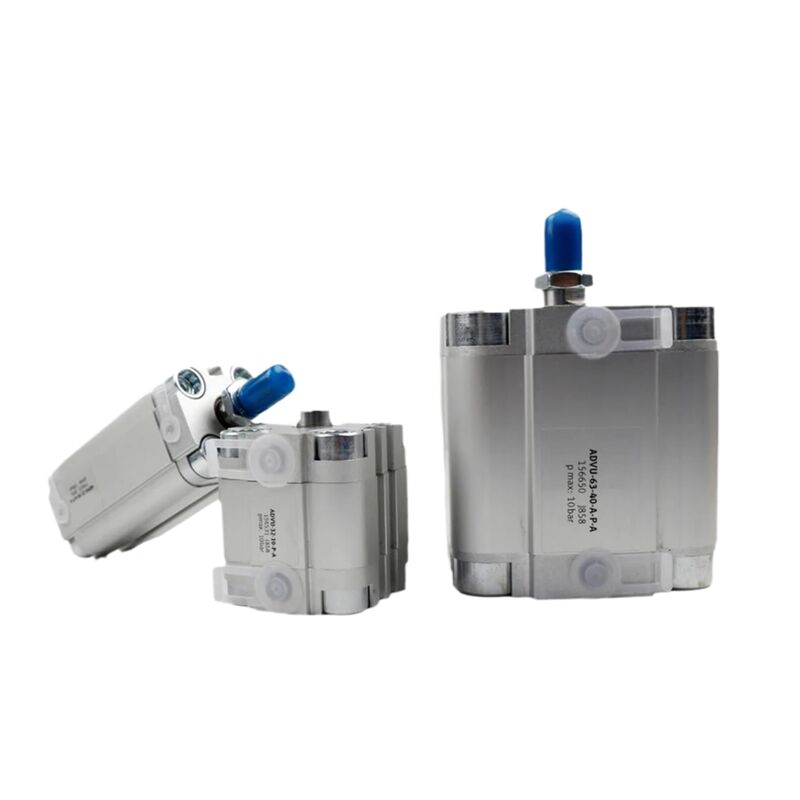

De Festo ADVU-12 is een compacte pneumatische cilinder ontworpen voor dubbelwerkende functionaliteit. Het heeft een boring van 12 mm en is voorzien van een geïntegreerde magnetische zuiger, die nauwkeurige positiedetectie mogelijk maakt.
Deze cilinder is aan beide uiteinden uitgerust met elastische dempingsringen, ook wel P-type demping genoemd, om een soepele werking te garanderen en de impactkrachten te verminderen. Het product wordt aangeboden in standaard slaglengtes variërend van 5 mm tot 40 mm.
Klanten kunnen kiezen tussen zuigerstangopties met binnendraad (‑P‑A) of buitendraad (‑A‑P‑A). De cilinder werkt efficiënt binnen een drukbereik van 1,2 tot 10 bar.
Het compacte ontwerp en de betrouwbare positiefeedback maken de Festo ADVU-12 een ideale oplossing voor automatiseringstoepassingen waarbij de ruimte beperkt is en nauwkeurige bediening essentieel is.
Functies:
Ultracompact ontwerp
De cilinder heeft een ultracompact ontwerp, waardoor tot 50% minder installatieruimte nodig is in vergelijking met standaard ISO 15552-cilinders. Dit maakt het een uitstekende keuze voor machines met beperkte ruimte, waardoor efficiëntere lay-outs mogelijk zijn.
Dubbelwerkende werking
Uitgerust met dubbelwerkende functionaliteit levert deze cilinder kracht tijdens zowel de voorwaartse als de teruggaande slag. Dit zorgt voor een soepele en consistente beweging die tijdens de hele werking gemakkelijk kan worden gecontroleerd.
Geïntegreerde magnetische zuiger
De geïntegreerde magnetische zuiger maakt contactloze positiedetectie mogelijk met behulp van naderingssensoren. Een bijkomend voordeel is dat de sensoren kunnen worden vervangen of aangepast zonder dat er mechanische aanpassingen nodig zijn, wat het onderhoudsgemak vergroot.
Elastische demping (P-type)
Met elastische demping aan de eindposities vermindert het P-type ontwerp de impactenergie effectief. Dit minimaliseert trillingen en geluid, wat bijdraagt aan een stillere en duurzamere werking.
Robuuste en corrosiebestendige materialen
De cilinder is gemaakt van geanodiseerd aluminium voor de loop en eindkappen, gecombineerd met een roestvrijstalen zuigerstang en NBR/TPE-U-afdichtingen, waardoor hij een hoge mate van corrosiebestendigheid heeft. Hij voldoet aan de CRC 2-norm, waardoor hij geschikt is voor veeleisende industriële omgevingen.
Flexibele montageopties
Het ontwerp omvat doorlopende gaten in de cilinder en ondersteunt een breed scala aan montageaccessoires, waardoor veelzijdige installatiemethoden mogelijk zijn die zijn afgestemd op uw specifieke behoeften.
Twee zuigerstangschroefdraadopties
Gebruikers kunnen kiezen tussen twee typen schroefdraad op de zuigerstang: een binnendraad (-PA) of een buitendraad (-APA). Deze flexibiliteit is geschikt voor verschillende lastbevestigingen en toepassingsvereisten.
Technische parameters:
| Bedrijfsdruk |
1,2 - 10 Bar |
| Omgevingstemperatuur |
-20 - +80 °C |
| Operatie |
Dubbelwerkend |
| Serie |
ADVU |
| Boring |
12 mm |
| Merk |
Festo |
Toepassingen:
Geautomatiseerde assemblagelijnen profiteren enorm van compacte stations die zijn ontworpen voor het klemmen, positioneren, sorteren, stoppen en uitwerpen van verschillende werkstukken. Deze gestroomlijnde processen verbeteren de efficiëntie en precisie in productieomgevingen.
Op het gebied van de elektronica en de productie van halfgeleiders bestaat er een cruciale behoefte aan nauwkeurige pick-and-place-operaties. Taken zoals het hanteren van geïntegreerde schakelingen, het verwijderen van PCB's en de assemblage van delicate componenten vereisen nauwgezette controle en nauwkeurigheid.
Verpakkings- en vulmachines maken gebruik van mechanismen voor het duwen van dozen, sealpersen en klepbediening in besloten ruimtes. Deze acties zorgen ervoor dat verpakkingsprocessen zowel betrouwbaar als effectief zijn, zelfs in beperkte fysieke omgevingen.
Medische apparaten en laboratoriumautomatisering vereisen soepele bewegingen met weinig kracht. Deze zijn essentieel voor de werking van diagnostische apparatuur, het transport van monsters en de nauwkeurige behandeling van vloeistoffen om de integriteit van gevoelige processen te behouden.
Druk- en textielmachines voeren functies uit zoals papierpositionering, snijpersbewerkingen en garenklemmen. Deze taken vinden vaak plaats in uitdagende omstandigheden die worden gekenmerkt door een olieachtige of inktzwarte omgeving, waardoor een robuuste maar delicate behandeling vereist is.
Eindeffectors van robots zijn voorzien van compacte pneumatische grijperaandrijvingen, waardoor naadloze integratie met collaboratieve robots en pick-and-place-units mogelijk is. Deze technologie ondersteunt veelzijdige automatiseringsoplossingen in verschillende industrieën.
Ondersteuning en diensten:
Ons zuiger-pneumatische cilinderproduct is ontworpen om betrouwbare en efficiënte lineaire beweging te bieden voor een breed scala aan industriële toepassingen. Om optimale prestaties te garanderen, is het belangrijk om de juiste richtlijnen voor installatie, onderhoud en probleemoplossing te volgen.
Installatie:
Controleer vóór installatie of de cilinderspecificaties overeenkomen met de toepassingsvereisten. Zorg ervoor dat alle montageoppervlakken schoon en vrij van vuil zijn. Gebruik de juiste montagebeugels en hardware om de cilinder veilig te installeren. Sluit de pneumatische leidingen aan volgens de aangegeven poorten en controleer op lekkage.
Onderhoud:
Regelmatig onderhoud is essentieel om de levensduur van de pneumatische zuigercilinder te verlengen. Inspecteer de cilinder regelmatig op tekenen van slijtage, schade of lekkage. Smeer de cilinder zoals aanbevolen in de producthandleiding om wrijving te verminderen en corrosie te voorkomen. Vervang afdichtingen en andere slijtageonderdelen indien nodig om de prestaties op peil te houden.
Problemen oplossen:
Als de cilinder niet correct werkt, controleer dan op veelvoorkomende problemen zoals problemen met de luchttoevoer, onjuiste installatie of beschadigde afdichtingen. Controleer of de luchtdruk binnen het aanbevolen bereik ligt en of alle aansluitingen goed vastzitten. Inspecteer de zuigerstang op verbuiging of krassen en zorg ervoor dat de cilinder goed is uitgelijnd met de lading.
Voor gedetailleerde technische ondersteuning en service kunt u de producthandleiding raadplegen of contact opnemen met ons ondersteuningsteam. Wij doen er alles aan om uitgebreide hulp te bieden om ervoor te zorgen dat uw pneumatische cilinder efficiënt en betrouwbaar werkt.
Verpakking en verzending:
Onze zuiger-pneumatische cilinder is zorgvuldig verpakt om maximale bescherming tijdens het transport te garanderen. Elke cilinder is veilig verpakt in antistatisch noppenfolie en in een stevige, op maat gemaakte kartonnen doos geplaatst om beweging of schade te voorkomen. Er worden extra dempingsmaterialen gebruikt om schokken en trillingen te absorberen, zodat het product in perfecte staat aankomt.
Voor de verzending werken we samen met betrouwbare vervoerders om wereldwijd een tijdige en veilige levering te garanderen. Elk pakket is duidelijk geëtiketteerd met verwerkingsinstructies en trackinginformatie. We bieden ook verschillende verzendopties om aan uw urgentie- en budgetvereisten te voldoen. U kunt er zeker van zijn dat uw pneumatische zuigercilinder efficiënt en veilig bij u thuis wordt afgeleverd.
