Productbeschrijving:

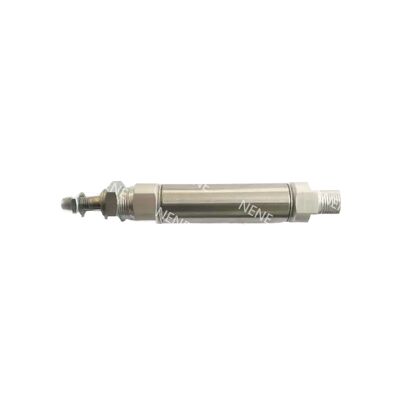

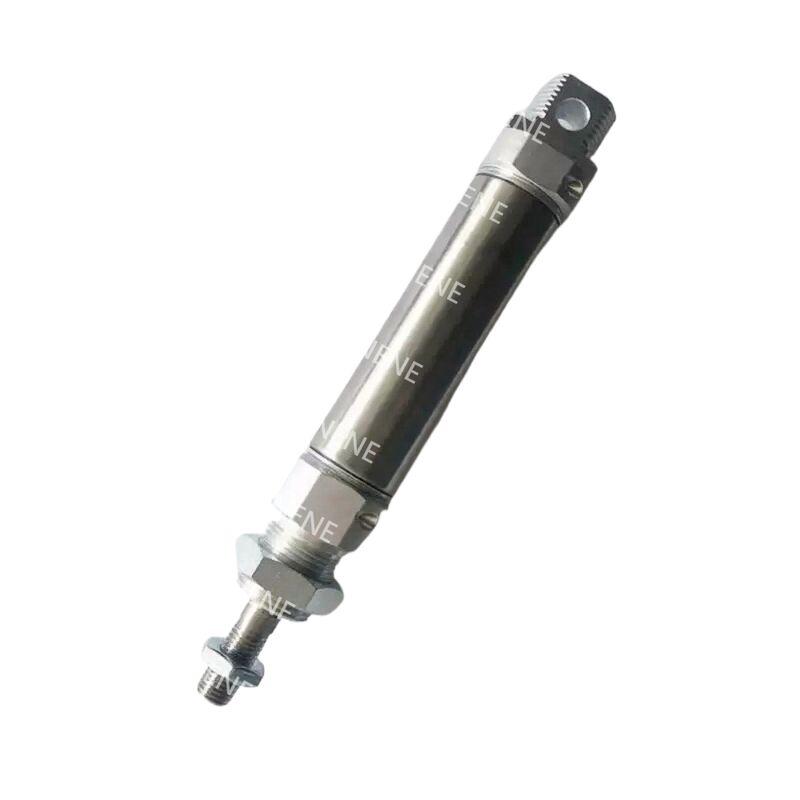

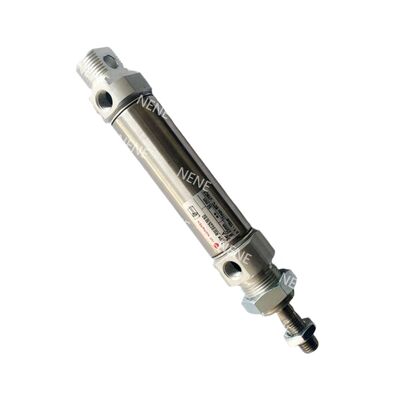

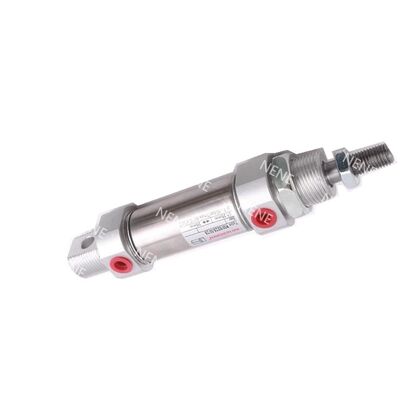

De RM/28000/M-serie bestaat uit compacte, enkelwerkende Roundline-cilinders met een veer-terugkeermechanisme.verbetering van hun functionaliteit en betrouwbaarheid.
Het ontwerp is gebouwd met een roestvrij staalbuis en doorzichtige geanodiseerde aluminium eindkappen en zorgt voor uitstekende corrosiebestendigheid en hoge duurzaamheid.Deze robuuste constructie maakt ze geschikt voor veeleisende omgevingen terwijl ze een licht gewicht behouden.
Bovendien is het RM/28000/M-bereik volledig compatibel met de norm ISO 6432,het maakt het een ideale keuze voor toepassingen die compacte pneumatische positioneringsoplossingen en korte slagautomatisering vereisen, vooral waar de ruimte beperkt is.
Kenmerken:
De compacte ISO 6432-vormfactor is ontworpen om een gemakkelijke integratie met standaardtoepassingen te vergemakkelijken, waardoor een naadloos installatieproces wordt gewaarborgd.
Dit product is gemaakt van corrosiebestendige materialen en is ideaal voor gebruik in veeleisende en harde omgevingen waar duurzaamheid essentieel is.
Met een magnetische zuiger vereenvoudigt het de grenswaarneming en verbetert het de automatiseringsfeedback, waardoor het een efficiënte keuze is voor verschillende toepassingen.
Het robuuste mechanische ontwerp omvat dubbel gekrimpte eindkappen, die extra sterkte en betrouwbaarheid bieden voor langdurige werking.
Technische parameters:
| Artikel 1 |
Specificatie |
| Boring (mm) |
10 / 12 / 16 / 20 / 25 |
| Standaardstreken (mm) |
10, 25, 50 |
| Maximale slagkracht (mm) |
50 |
| Kolvenstang Ø (mm) |
4 (Ø10), 6 (Ø12, Ø16), 8 (Ø20), 10 (Ø25) |
| Portgrootte |
M5 (Ø10/12/16), G1/8 (Ø20/25) |
| Gemiddeld |
gecomprimeerde lucht, gefilterd, gesmeerd of niet gesmeerd |
| Werkdruk |
2 tot en met 10 bar (29 tot en met 145 psi) |
| Werktemperatuur |
-10°C tot +80°C (14°F tot 176°F) |
| Operatie |
enkelwerkende, veer-terugkeer, magnetische zuiger |
| Kussing |
Buffer demping |
| Materiaal voor vaten |
van roestvrij staal |
| Einddekmateriaal |
Duidelijke geanodiseerde aluminiumlegering |
| Materiaal van zuigerstaven |
van roestvrij staal |
| Buffermateriaal |
Polyurethaan |
| Gezegels |
Nitrolrubber (NBR) |
| Ontwerp van de eindkap |
met een breedte van niet meer dan 50 mm |
| Standaard accessoires |
Neusmontage-noot, zuigerstang-noot |
| Optioneel accessoire |
Schakelaars met integrale kabels, schakelaarbevestigingsbeugels, rechte en ellebogenbevestigingen, montageapparatuur |
| Theoretische stuwkracht @ 6 bar (N) |
Ø10: 40,7 ; Ø12: 57,7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| Verwijderingsveerkracht F1 @ 6 bar (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| Gewicht en afmetingen |
Zie de volledige tabel met afmetingen van het gegevensblad |
| Varianten |
Centrale achterste poort, vlakke achterste dekmantel, meerdere montageopties |
| Servicepakketten |
Niet beschikbaar |
| Vermogen van het voertuig |
Verwijzingen naar belastings- en afbuigingsdiagrammen in het gegevensblad |
Toepassingen:
Geautomatiseerde assemblage- en indexprocessen hebben veel baat bij kleine slagbewegingen, waardoor precieze en efficiënte bewegingen in compacte ruimtes mogelijk zijn.
Het hanteren van elektronische onderdelen, zoals pick-and-place-operaties, wordt effectief ondersteund wanneer het om korte afstanden gaat, waardoor nauwkeurigheid en snelheid worden gewaarborgd.
Verpakkingswerkzaamheden en machinebewerkingen vereisen vaak een compacte en herhaalbare beweging, die kan worden bereikt door middel van gespecialiseerde bedieningssystemen.
Bovendien zijn toepassingen die geïntegreerde positiesensing vereisen, afhankelijk van deze technologieën om tijdens hun hele werking een nauwkeurige controle en feedback te behouden.
Ondersteuning en diensten:
Onze zuiger pneumatische cilinder product is ontworpen voor betrouwbare en efficiënte prestaties in een breed scala van industriële toepassingen.Zorg ervoor dat u het modelnummer heeft, specificaties en gebruiksvoorwaarden beschikbaar om u snel te helpen.
Wij bieden uitgebreide diensten, waaronder installatiegids, onderhoudsadvies, hulp bij het oplossen van problemen en ondersteuning van onderdelen.Ons technisch team is toegewijd om u te helpen de prestaties en levensduur van uw pneumatische cilinder te maximaliseren..
Als u problemen ondervindt, zijn de meest voorkomende stappen om problemen op te lossen, het controleren op luchtlekken, het garanderen van de juiste smeer, het controleren van de opstelling van de montage,en het inspecteren van afdichtingen en zuigerstangen op slijtage of beschadiging.
Om stilstand te voorkomen en optimale functionaliteit te behouden, wordt regelmatig onderhoud aanbevolen, inclusief periodieke inspectie, reiniging en vervanging van versleten onderdelen indien nodig.
Voor gedetailleerde producthandleidingen, servicedocumentatie en FAQ's raadpleegt u de bij uw product geleverde bronnen of bezoekt u onze officiële website.
We zijn toegewijd aan het bieden van uitstekende klantondersteuning om uw tevredenheid en operationele succes te garanderen met onze zuiger pneumatische cilinderproducten.
Verpakking en verzending:
Onze zuiger-pneumatische cilinder is zorgvuldig verpakt om maximale bescherming te garanderen tijdens het vervoer.op maat gemaakte kartonnen doos om verplaatsing of beschadiging te voorkomenBeschermende schuiminzetstukken worden gebruikt om het product te dempen en schokken te absorberen.
Voor de verzending maken wij gebruik van betrouwbare vervoerders met opsporingsmogelijkheden om tijdige en veilige levering te garanderen.We bieden ook versnelde verzendmogelijkheden op aanvraag om aan dringende behoeften te voldoen.
Voor verzending ondergaat elke zuigervloeistof een grondige kwaliteitsinspectie om ervoor te zorgen dat deze aan onze hoge normen voldoet.We zijn vastbesloten om uw bestelling in perfecte staat te leveren en we waarderen uw vertrouwen in onze producten.
