Productbeschrijving:

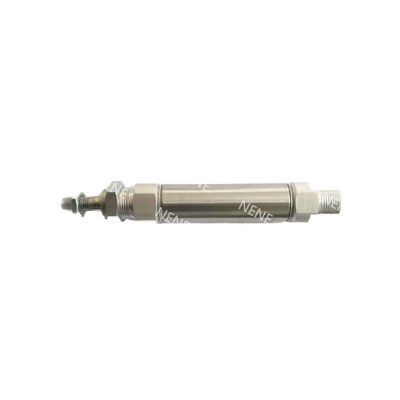

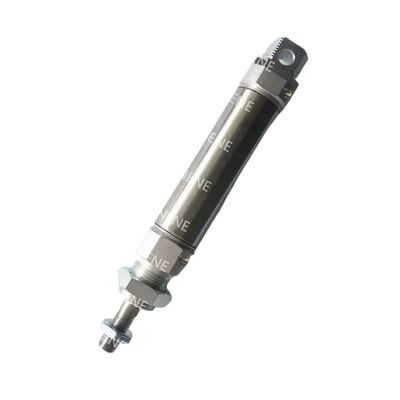

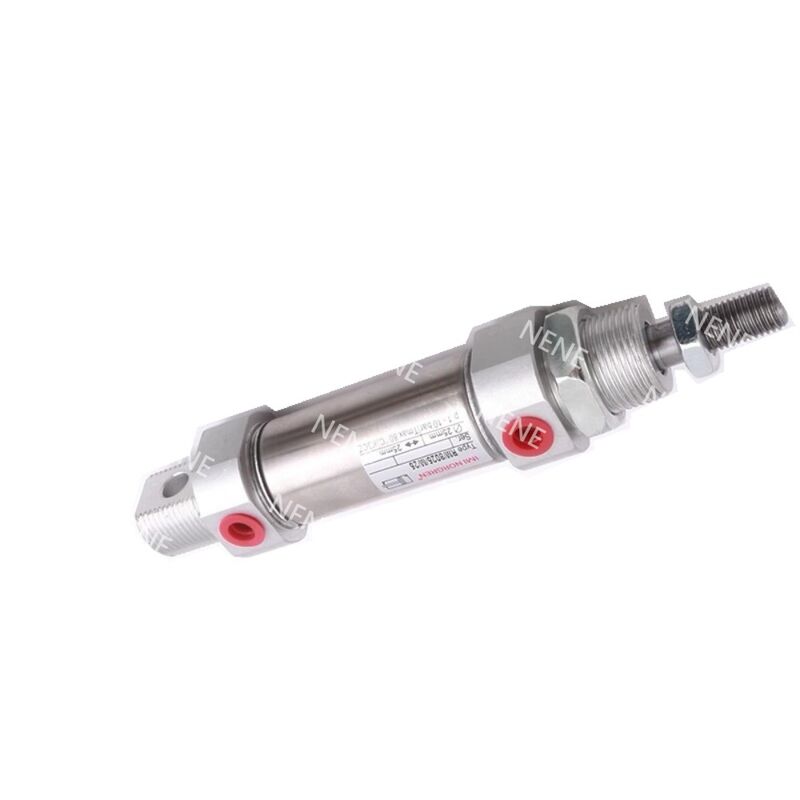

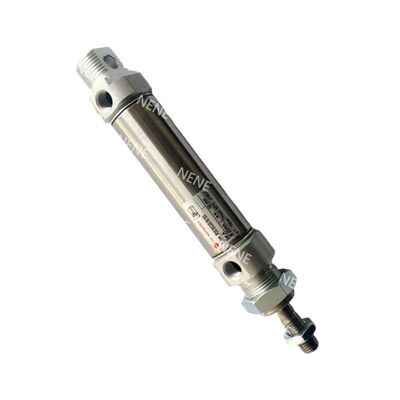

De RM/28000/M-serie bestaat uit compacte, enkelwerkende cilinders met een veer terug mechanisme.het waarborgen van betrouwbare prestaties in verschillende toepassingen.
Gebouwd met een roestvrijstalen buis en doorzichtige geanodiseerde aluminium doppen, bieden deze cilinders uitstekende corrosiebestendigheid en hoge duurzaamheid.Hun robuuste ontwerp zorgt ervoor dat ze sterk blijven terwijl ze licht zijn en gemakkelijk te integreren.
Bovendien is het RM/28000/M-bereik ontworpen om compatibel te zijn met de ISO 6432-standaard, waardoor het een ideale keuze is voor pneumatische positioneringstaken waar de ruimte beperkt is.Hun compacte afmetingen en korte slagcapaciteit maken ze perfect voor automatiseringstoepassingen die een nauwkeurige en efficiënte werking in beperkte ruimtes vereisen..
Kenmerken:
De compacte ISO 6432-vormfactor is ontworpen voor moeiteloze integratie met standaardbevestigingen, waardoor de installatie eenvoudig en efficiënt is.
Dit product is vervaardigd van corrosiebestendige materialen en is geschikt voor gebruik in veeleisende en ruwe omgevingen, waardoor een lange duurzaamheid wordt gewaarborgd.
De opname van een magnetische zuiger verbetert de functionaliteit door de grenssensor te vereenvoudigen en betrouwbare automatiseringsfeedback te bieden.
Het robuuste mechanische ontwerp is voorzien van dubbel gekrimpte eindkappen, wat bijdraagt aan een grotere sterkte en veilige montage.
Technische parameters:
| Artikel 1 |
Specificatie |
| Boring (mm) |
10 / 12 / 16 / 20 / 25 |
| Standaardstreken (mm) |
10, 25, 50 |
| Maximale slagkracht (mm) |
50 |
| Kolvenstang Ø (mm) |
4 (Ø10), 6 (Ø12, Ø16), 8 (Ø20), 10 (Ø25) |
| Portgrootte |
M5 (Ø10/12/16), G1/8 (Ø20/25) |
| Gemiddeld |
gecomprimeerde lucht, gefilterd, gesmeerd of niet gesmeerd |
| Werkdruk |
2 tot en met 10 bar (29 tot en met 145 psi) |
| Werktemperatuur |
-10°C tot +80°C (14°F tot 176°F) |
| Operatie |
enkelwerkende, veer-terugkeer, magnetische zuiger |
| Kussing |
Buffer demping |
| Materiaal voor vaten |
van roestvrij staal |
| Einddekmateriaal |
Duidelijke geanodiseerde aluminiumlegering |
| Materiaal van zuigerstaven |
van roestvrij staal |
| Buffermateriaal |
Polyurethaan |
| Gezegels |
Nitrolrubber (NBR) |
| Ontwerp van de eindkap |
met een breedte van niet meer dan 50 mm |
| Standaard accessoires |
Neusmontage-noot, zuigerstang-noot |
| Optioneel accessoire |
Schakelaars met integrale kabels, schakelaarbevestigingsbeugels, rechte en ellebogenbevestigingen, montageapparatuur |
| Theoretische stuwkracht @ 6 bar (N) |
Ø10: 40,7 ; Ø12: 57,7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| Verwijderingsveerkracht F1 @ 6 bar (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| Gewicht en afmetingen |
Zie de volledige tabel met afmetingen van het gegevensblad |
| Varianten |
Centrale achterste poort, vlakke achterste dekmantel, meerdere montageopties |
| Servicepakketten |
Niet beschikbaar |
| Vermogen van het voertuig |
Verwijzingen naar belastings- en afbuigingsdiagrammen in het gegevensblad |
Toepassingen:
Geautomatiseerde assemblage- en indexprocessen hebben veel baat bij kleine slagbewegingen, waardoor precieze en efficiënte bewegingen in productieprocessen mogelijk zijn.
Het hanteren van elektronische onderdelen, vooral bij het ophalen en plaatsen van onderdelen die korte afstanden verleggen, vereist systemen die zijn ontworpen voor nauwkeurigheid en betrouwbaarheid.
In de verpakkings- en machinebeheertoepassingen, waar compacte en herhaalbare bewegingen essentieel zijn, zorgen geavanceerde automatiseringsoplossingen voor consistente prestaties.
Toepassingen die geïntegreerde positiesensing vereisen, zijn afhankelijk van technologie die real-time feedback biedt voor verbeterde controle en precisie.
Ondersteuning en diensten:
Onze zuiger-pneumatische cilinder is ontworpen voor betrouwbare en efficiënte prestaties in een breed scala van industriële toepassingen.specificaties, en de bedrijfsomstandigheden van uw cilinder klaar om ons te helpen u effectief te helpen.
We bieden uitgebreide hulp bij het oplossen van problemen om u te helpen bij het diagnosticeren en oplossen van veel voorkomende problemen zoals luchtlekken, ongebruikelijke geluiden of inconsistente bewegingen.Regelmatige onderhoudstips omvatten het controleren of er goed gesmeerd wordt, de afdichtingen te controleren op slijtage en ervoor te zorgen dat alle toebehoren goed worden vastgemaakt.
Er zijn vervangende onderdelen en accessoires beschikbaar die compatibel zijn met uw zuigerpneumatische cilinder om de optimale functionaliteit te behouden.Ons technisch team kan gedetailleerde installatie-instructies geven en beste praktijken aanbevelen om de levensduur en prestaties van uw apparatuur te maximaliseren.
Voor aanpassingsverzoeken of toepassingsgebonden advies zijn onze specialisten beschikbaar om samen te werken aan oplossingen op maat die voldoen aan uw unieke operationele behoeften.We zijn toegewijd aan snelle en professionele ondersteuning om uitval te minimaliseren en de productiviteit te verhogen..
Raadpleeg de producthandleiding voor gedetailleerde specificaties, veiligheidsrichtlijnen en onderhoudsschema's om een veilig en effectief gebruik van uw zuigerpneumatische cilinder te garanderen.
Verpakking en verzending:
Onze zuigervloeistofcilinders zijn zorgvuldig verpakt om maximale bescherming te garanderen tijdens het vervoer.Elke cilinder is in anti-corrosie papier gewikkeld en veilig in een speciaal ingebouwde schuiminzetplaat in een stevige kartonnen doos geplaatstDe verpakking is ontworpen om schade door schokken, trillingen of vocht te voorkomen.
Voor de verzending maken wij gebruik van betrouwbare vervoerders en bieden wij verschillende verzendmogelijkheden aan om aan uw bezorgvereisten te voldoen.Elke verpakking is duidelijk gemarkeerd met handhavingsaanwijzingen en volggegevens om een veilige en tijdige levering te garanderenWe bieden ook verzekeringsopties voor extra veiligheid tijdens de verzending.
Voor verzending ondergaat elke zuigervloeistof een grondige kwaliteitsinspectie om te garanderen dat het voldoet aan onze hoge normen.gereed voor onmiddellijk gebruik bij aankomst.
