Productbeschrijving:

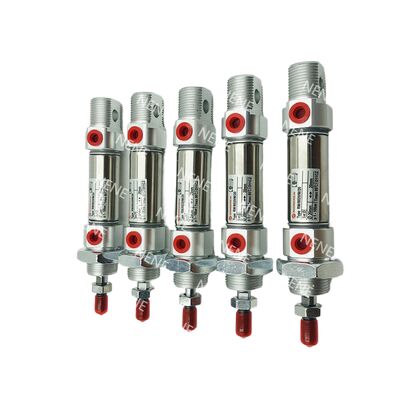

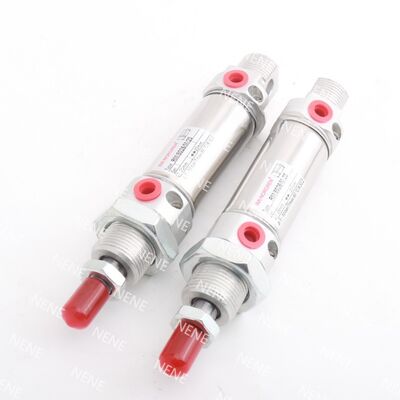

De RM/28000/M-serie bestaat uit compacte, enkelwerkende Roundline-cilinders met een veer-terugkeermechanisme.het waarborgen van betrouwbare prestaties in verschillende toepassingen.

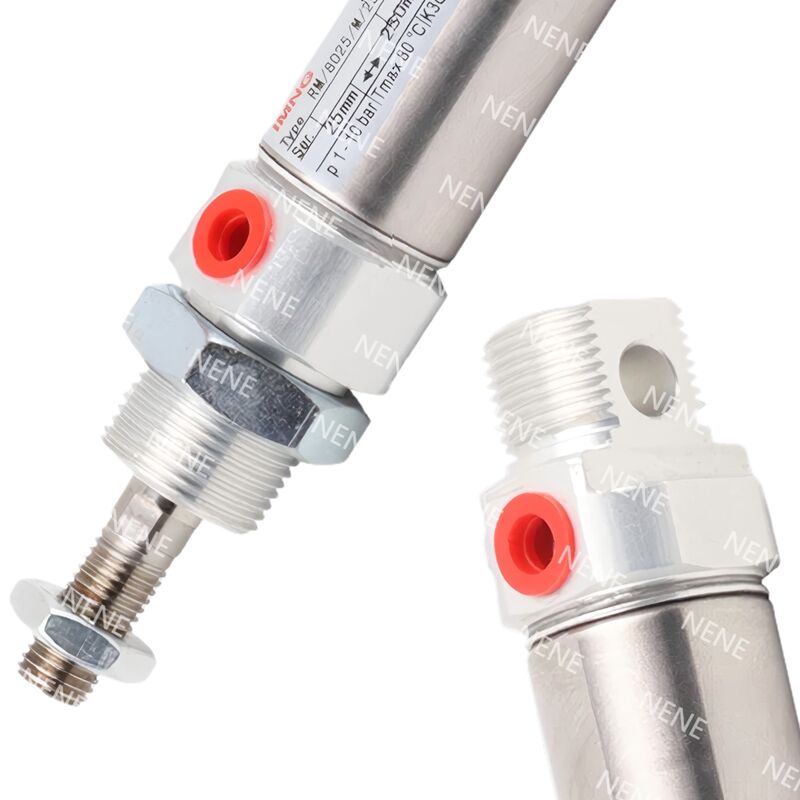

Deze cilinders zijn gebouwd met een roestvrij staalbuis en doorzichtige geanodiseerde aluminium doppen en bieden een uitstekende corrosiebestendigheid en duurzaamheid.om ze geschikt te maken voor veeleisende industriële omgevingen.
Bovendien voldoet het RM/28000/M-bereik aan de norm ISO 6432, waardoor de compatibiliteit met andere compacte pneumatische componenten gegarandeerd is.Dit maakt ze bijzonder geschikt voor toepassingen die beperkte installatieruimte vereisen., nauwkeurige pneumatische positionering en automatiseringswerkzaamheden met korte slag.
Kenmerken:
De compacte ISO 6432-vormfactor maakt naadloze integratie met standaardtoepassingen mogelijk, waardoor de installatie eenvoudig en efficiënt is.
Dit product is vervaardigd van corrosiebestendige materialen en is ontworpen om te kunnen weerstaan aan harde en uitdagende omgevingsomstandigheden, waardoor een langdurige prestatie wordt gewaarborgd.
De magnetische zuigerfunctie verbetert de functionaliteit door de grenssensor te vereenvoudigen en betrouwbare automatiseringsfeedback te bieden.
Met een robuust mechanisch ontwerp met dubbel gekrimpte eindkappen zorgt de constructie voor duurzaamheid en veilige montage voor veeleisende toepassingen.
Technische parameters:
| Artikel 1 |
Specificatie |
| Boring (mm) |
10 / 12 / 16 / 20 / 25 |
| Standaardstreken (mm) |
10, 25, 50 |
| Maximale slagkracht (mm) |
50 |
| Kolvenstang Ø (mm) |
4 (Ø10), 6 (Ø12, Ø16), 8 (Ø20), 10 (Ø25) |
| Portgrootte |
M5 (Ø10/12/16), G1/8 (Ø20/25) |
| Gemiddeld |
gecomprimeerde lucht, gefilterd, gesmeerd of niet gesmeerd |
| Werkdruk |
2 tot en met 10 bar (29 tot en met 145 psi) |
| Werktemperatuur |
-10°C tot +80°C (14°F tot 176°F) |
| Operatie |
enkelwerkende, veer-terugkeer, magnetische zuiger |
| Kussing |
Buffer demping |
| Materiaal voor vaten |
van roestvrij staal |
| Einddekmateriaal |
Duidelijke geanodiseerde aluminiumlegering |
| Materiaal van zuigerstaven |
van roestvrij staal |
| Buffermateriaal |
Polyurethaan |
| Gezegels |
Nitrolrubber (NBR) |
| Ontwerp van de eindkap |
met een breedte van niet meer dan 50 mm |
| Standaard accessoires |
Neusmontage-noot, zuigerstang-noot |
| Optioneel accessoire |
Schakelaars met integrale kabels, schakelaarbevestigingsbeugels, rechte en ellebogenbevestigingen, montageapparatuur |
| Theoretische stuwkracht @ 6 bar (N) |
Ø10: 40,7 ; Ø12: 57,7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| Verwijderingsveerkracht F1 @ 6 bar (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| Gewicht en afmetingen |
Zie de volledige tabel met afmetingen van het gegevensblad |
| Varianten |
Centrale achterste poort, vlakke achterste dekmantel, meerdere montageopties |
| Servicepakketten |
Niet beschikbaar |
| Vermogen van het voertuig |
Verwijzingen naar belastings- en afbuigingsdiagrammen in het gegevensblad |
Toepassingen:
Automatische montage en indexering vereisen vaak precieze bewegingen met beperkte slaglengten.
Het hanteren van elektronische onderdelen en het uitvoeren van pick-and-place-taken vereisen ondersteuning voor korte afstanden.Deze bewerkingen hebben te maken met betrouwbare en compacte aandrijvingsmechanismen die componenten snel en nauwkeurig kunnen verplaatsen.
In de verpakkings- en machinebeheertoepassingen is een sterke behoefte aan compacte en herhaalbare bewegingen.
Veel toepassingen vereisen geïntegreerde positiesensoren om beweging nauwkeurig te controleren en te regelen.
Ondersteuning en diensten:
Onze Piston Pneumatic Cylinder product is ontworpen voor betrouwbare en efficiënte prestaties in verschillende industriële toepassingen.Zie de producthandleiding voor installatierichtlijnen.Zorg ervoor dat de cilinder binnen de gespecificeerde druk- en temperatuurbereiken wordt gebruikt om schade te voorkomen en een optimale werking te garanderen.
Regelmatige inspectie van afdichtingen, zuigerstaven en cilinderbuizen wordt aanbevolen om de prestaties te behouden en de levensduur van het product te verlengen.Het smeermiddel moet worden aangebracht zoals gespecificeerd in de onderhoudsinstructies om slijtage te verminderen en corrosie te voorkomen..
Als u problemen ondervindt, controleer dan of de pneumatische verbindingen veilig zijn en of de luchttoevoer schoon en droog is.gedetailleerde foutenbestrijdingsdiagrammen zijn beschikbaar in de documentatie om te helpen bij het identificeren en oplossen van veel voorkomende fouten.
We bieden ook professionele reparatiediensten en onderdelen aan om uw zuiger-pneumatische cilinder te ondersteunen.Ons technisch team zorgt ervoor dat uw apparatuur vloeiend en efficiënt functioneert gedurende de gehele levensduur..
Verpakking en verzending:
Onze zuigerpneumatische cilinder is zorgvuldig verpakt om er zeker van te zijn dat hij in perfecte staat aankomt.Het product wordt vervolgens in een stevige, een op maat gemaakte doos die extra demping en ondersteuning biedt.
Voor de verzending gebruiken we betrouwbare vervoerders en voorzien we u van tracking informatie om u op de hoogte te houden van de status van uw bestelling.of het binnenlands of internationaal wordt verzondenAls u speciale verpakkings- of verzendvereisten heeft, neem dan contact op met onze klantenservice.
