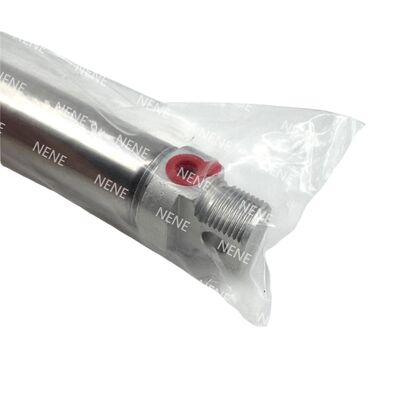

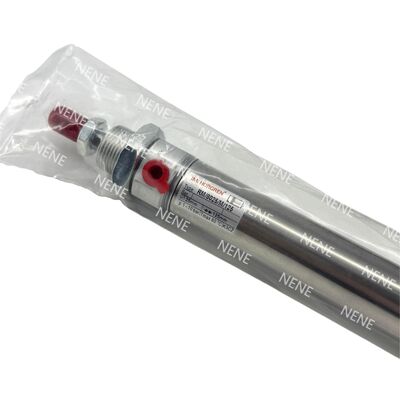

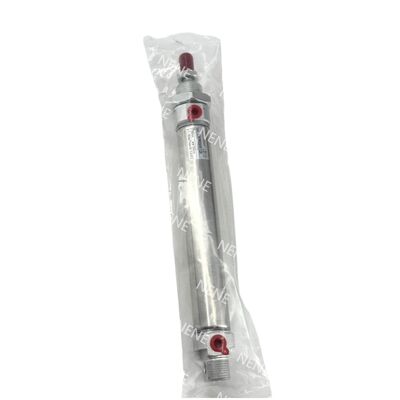

Productbeschrijving:
De RM/28000/M-serie bestaat uit compacte, enkelwerkende Roundline-cilinders met een veer-terugkeermechanisme.verbetering van hun functionaliteit en veelzijdigheid.
Het ontwerp is gebouwd met een roestvrijstalen buis en doorzichtige geanodiseerde aluminium eindkappen en zorgt voor uitstekende corrosiebestendigheid en hoge duurzaamheid.Deze combinatie van materialen zorgt voor een robuuste structuur die geschikt is voor veeleisende omstandigheden.
Bovendien zijn de RM/28000/M-cilinders ontworpen om te voldoen aan de ISO 6432-normen, waardoor ze zeer compatibel en compact zijn.Hun kleine afmetingen en betrouwbare prestaties maken ze perfect voor toepassingen die een nauwkeurige pneumatische positionering en automatisering van korte slag in beperkte ruimtes vereisen.
Kenmerken:
De cilinder is voorzien van een compacte ISO 6432 vormfactor, die zorgt voor naadloze integratie met standaard fittings.
Deze cilinder is gemaakt van corrosiebestendige materialen en is geschikt voor gebruik in harde en veeleisende omgevingen.
De cilinder is uitgerust met een magnetische zuiger en zorgt voor een vereenvoudigde grenssensor en verbetert de automatiseringsfeedback.
De robuuste mechanische constructie omvat dubbel gekrimpte eindkappen, die bijdragen aan de duurzaamheid en levensduur van de cilinder.
Technische parameters:
| Artikel 1 |
Specificatie |
| Boring (mm) |
10 / 12 / 16 / 20 / 25 |
| Standaardstreken (mm) |
10, 25, 50 |
| Maximale slagkracht (mm) |
50 |
| Kolvenstang Ø (mm) |
4 (Ø10), 6 (Ø12, Ø16), 8 (Ø20), 10 (Ø25) |
| Portgrootte |
M5 (Ø10/12/16), G1/8 (Ø20/25) |
| Gemiddeld |
gecomprimeerde lucht, gefilterd, gesmeerd of niet gesmeerd |
| Werkdruk |
2 tot en met 10 bar (29 tot en met 145 psi) |
| Werktemperatuur |
-10°C tot +80°C (14°F tot 176°F) |
| Operatie |
enkelwerkende, veer-terugkeer, magnetische zuiger |
| Kussing |
Buffer demping |
| Materiaal voor vaten |
van roestvrij staal |
| Einddekmateriaal |
Duidelijke geanodiseerde aluminiumlegering |
| Materiaal van zuigerstaven |
van roestvrij staal |
| Buffermateriaal |
Polyurethaan |
| Gezegels |
Nitrolrubber (NBR) |
| Ontwerp van de eindkap |
met een breedte van niet meer dan 50 mm |
| Standaard accessoires |
Neusmontage-noot, zuigerstang-noot |
| Optioneel accessoire |
Schakelaars met integrale kabels, schakelaarbevestigingsbeugels, rechte en ellebogenbevestigingen, montageapparatuur |
| Theoretische stuwkracht @ 6 bar (N) |
Ø10: 40,7 ; Ø12: 57,7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| Verwijderingsveerkracht F1 @ 6 bar (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| Gewicht en afmetingen |
Zie de volledige tabel met afmetingen van het gegevensblad |
| Varianten |
Centrale achterste poort, vlakke achterste dekmantel, meerdere montageopties |
| Servicepakketten |
Niet beschikbaar |
| Vermogen van het voertuig |
Verwijzingen naar belastings- en afbuigingsdiagrammen in het gegevensblad |
Toepassingen:
Automatische assemblage- en indexprocessen hebben veel baat bij het gebruik van kleine slagbewegingen, die de precisie en efficiëntie verbeteren bij taken die korte, gecontroleerde bewegingen vereisen.
Bij de verwerking van elektronische onderdelen vereisen pick-and-place-operaties vaak ondersteuning voor beperkte afstanden.Het gebruik van compacte aansturing oplossingen zorgt voor nauwkeurige positionering en snelle behandeling in deze delicate procedures.
Verpakkingstoepassingen en het bedienen van machines vereisen vaak compacte en herhaalbare bewegingen.Het gebruik van apparaten die zijn ontworpen om in beperkte ruimtes consistent te werken, helpt de productiviteit en betrouwbaarheid te behouden.
Bovendien hebben toepassingen waarvoor geïntegreerde positiesensoren nodig zijn, aanzienlijke voordelen van geavanceerde bedieningssystemen.De integratie van nauwkeurige feedbackmechanismen zorgt voor een betere controle en een betere algemene nauwkeurigheid van het systeem.
Ondersteuning en diensten:
Voor de technische ondersteuning dient u het modelnummer te weten te komen.specificaties, en de operationele omstandigheden klaar om snelle hulp te vergemakkelijken.
We bieden uitgebreide productondersteuning, inclusief installatiegids, onderhoudstips, advies voor het oplossen van problemen en informatie over vervangende onderdelen.Ons technisch team is uitgerust om u te helpen de prestaties en de levensduur van uw pneumatische cilinder te optimaliseren.
Voor service en reparatie moet u altijd originele onderdelen gebruiken om de integriteit van het product en de garantie te behouden.
Als u problemen ondervindt met uw zuiger pneumatische cilinder, raadpleeg dan de gebruikershandleiding voor de meest voorkomende stappen voor het oplossen van problemen.onze ondersteunende middelen zijn beschikbaar om gedetailleerde technische oplossingen te bieden die zijn afgestemd op uw applicatiebehoeften.
We zijn vastbesloten om hoogwaardige ondersteuning en diensten te leveren om de waarde en efficiëntie van uw pneumatische systemen te maximaliseren.
Verpakking en verzending:
Onze zuiger-pneumatische cilinder is zorgvuldig verpakt om de veiligheid en bescherming te garanderen tijdens het vervoer.op maat ontworpen doos om schade door inslagen of vocht te voorkomenDe verpakking is duidelijk gemarkeerd met de productspecificaties en de handhavingsaanwijzingen om de identificatie en de juiste zorg te vergemakkelijken.
Voor de verzending gebruiken we betrouwbare vervoerders met tracking opties om tijdige levering te garanderen.De cilinders zijn veilig gepaletiseerd voor bulkorders om de beweging te minimaliseren en de stabiliteit te garanderen tijdens het verzendprocesWe bieden ook versnelde verzendmogelijkheden op verzoek om te voldoen aan urgente project deadlines.
Na ontvangst, inspecteert u de verpakking op eventuele tekenen van beschadiging en meldt u eventuele problemen onmiddellijk aan onze klantenservice.Dit zorgt ervoor dat we snel alle problemen kunnen oplossen en de hoogste standaard van productkwaliteit en klanttevredenheid kunnen handhaven..
