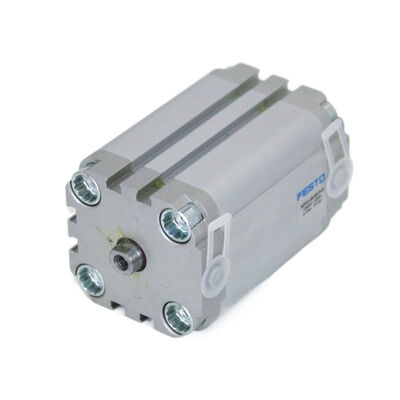

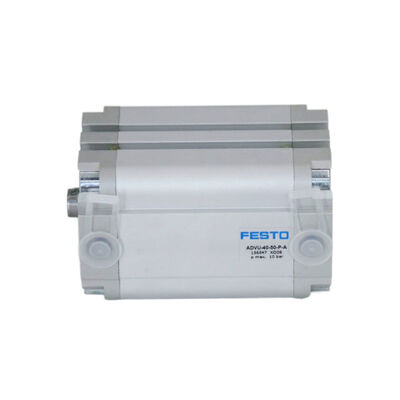

ADVU-63-30-A-P-A 156649 FESTO Compact Cilinder ADVU-63-5/10/15/20/25/30/35/40-A-P-A

Productbeschrijving:

De ADVU serie compacte cilinders van FESTO zijn pneumatische actuatoren ontworpen met een ruimtebesparend profiel en veelzijdige functionaliteiten. Ze worden veelvuldig gebruikt in geautomatiseerde systemen, productieapparatuur en diverse andere industriële toepassingen. Hieronder volgt een gedetailleerd overzicht van hun eigenschappen en productspecificaties.

Deze cilinders werken in een dubbelwerkende modus en gebruiken perslucht die voldoet aan de ISO 8573-1:2010 standaard [7:4:4]. De werkdruk varieert typisch van 0,08 MPa tot 1 MPa (0,8 bar tot 10 bar). Ze kunnen functioneren binnen een bedrijfstemperatuurbereik van -20℃ tot 80℃.

De corrosiebestendigheid van deze cilinders is geclassificeerd als Klasse 2, waardoor ze geschikt zijn voor omgevingen met matige corrosiebelasting. Ze zijn verkrijgbaar in verschillende zuigerdiameters, waaronder 12 mm, 16 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 63 mm, 80 mm, 100 mm en 125 mm.

Wat betreft de slag, varieert de standaard slag tussen 5 mm en 80 mm, terwijl optionele slagen kunnen variëren van 1 mm tot 400 mm. Het beschikbare slagbereik is afhankelijk van de gekozen specifieke zuigerdiameter. De zuigerstang zelf is gemaakt van hooggelegeerd roestvrij staal, wat duurzaamheid en robuustheid garandeert.

De cilinderbuis en eindkappen zijn vervaardigd van gesmeed aluminiumlegering, en de dynamische afdichtingen zijn samengesteld uit nitrilrubber (NBR) of thermoplastisch polyurethaan (TPE-U/PUs), wat betrouwbare afdichtingsprestaties biedt.

Het ontwerp van de ADVU serie cilinders wordt gekenmerkt door een slank profiel met gladde oppervlakken en groeven aan drie zijden die positiedetectie ondersteunen. Zowel de voor- als achterste eindkappen worden direct op de cilinderbuis geschroefd, terwijl de montage wordt vergemakkelijkt met zeskantige binnenzeskantschroeven.

Er is een breed scala aan afgeleide typen beschikbaar om aan verschillende toepassingsbehoeften te voldoen. Deze omvatten de S1-variant met een verlengde zuigerstanglager, de S2 dubbelzijdige zuigerstang, het S6-model uitgerust met hittebestendige afdichtingen die bestand zijn tegen temperaturen tot 120℃, en de S20 met een dubbelzijdige holle zuigerstang, onder andere.

De ADVU cilinders ondersteunen meerdere montageopties. Installatie kan worden gedaan met behulp van zeskantige binnenzeskantschroeven of door gebruik te maken van de groeven aan de drie zijden in combinatie met een uitgebreide selectie van montagecomponenten, waardoor aan diverse montagevereisten wordt voldaan.

Positiedetectie wordt vergemakkelijkt door compatibiliteit met naderingssensoren. Deze sensoren kunnen direct in de profielgroeven worden ingebed en vlak met het oppervlak worden gemonteerd, waardoor ze gemakkelijk kunnen worden vervangen zonder de originele montageconfiguratie te hoeven wijzigen.

Qua prestaties bieden deze compacte cilinders aanzienlijke voordelen. In vergelijking met vergelijkbare standaardcilinders die voldoen aan ISO 15552, verminderen ze de benodigde ruimte met wel 50%. Het compacte ontwerp zorgt voor efficiënt gebruik van de installatieruimte, terwijl hoogwaardige materialen, een robuuste constructie, uitstekende corrosiebestendigheid en consistente, betrouwbare operationele prestaties behouden blijven.

Technische parameters:

Toepassingen:

De FESTO ADVU Zuiger Pneumatische Cilinder is een zeer veelzijdige en betrouwbare automatiseringscilinder die is ontworpen om te voldoen aan de veeleisende behoeften van moderne industriële toepassingen. Gecertificeerd met CE-normen, zorgt deze compacte cilinder voor veiligheid en kwaliteitsconformiteit, waardoor het een ideale keuze is voor verschillende geautomatiseerde systemen. De dubbelwerkende werking maakt een precieze controle van de zuigerbeweging mogelijk, wat efficiënte en consistente prestaties biedt in een breed scala aan scenario's.

Met een slag van 10 mm en een M3 zuigerstangdraad is het ADVU-model perfect geschikt voor toepassingen die compacte afmetingen vereisen zonder concessies te doen aan kracht en duurzaamheid. Het ovale zuigerontwerp biedt uitstekende bescherming tegen torsie en geleidt de zuiger soepel, waardoor stabiliteit wordt gegarandeerd en slijtage in de loop der tijd wordt verminderd. Deze eigenschap maakt de FESTO ADVU een uitstekende optie voor montage in elke positie, wat flexibiliteit biedt bij installatie en integratie binnen automatiseringsopstellingen.

De compacte cilinder wordt veel gebruikt in productielijnen waar ruimtebeperkingen kleinere maar effectieve componenten vereisen. De mogelijkheid om betrouwbaar te werken in krappe ruimtes maakt hem ideaal voor verpakkingsmachines, montageautomatisering en robotsystemen. De pneumatische zuigercilinder wordt ook vaak toegepast in precisie-handlingapparatuur, waar nauwkeurige en herhaalbare lineaire beweging cruciaal is voor het productieproces.

Dankzij de robuuste leveringscapaciteit van FESTO van 5000 stuks per maand en een minimale bestelhoeveelheid van slechts één eenheid, kunnen bedrijven deze automatiseringscilinder gemakkelijk aanschaffen op basis van hun productieschaal. De prijs is onderhandelbaar en het product wordt verzonden in kartonnen dozen of aangepaste verpakkingen volgens de eisen van de klant, waardoor een veilige levering binnen 1-7 werkdagen na betaling wordt gegarandeerd. De betalingsvoorwaarden zijn flexibel en accepteren T/T, Western Union en PayPal om tegemoet te komen aan diverse klantvoorkeuren.

Over het algemeen onderscheidt de FESTO ADVU pneumatische zuigercilinder zich als een compacte cilinderoplossing die hoge prestaties, flexibiliteit en betrouwbaarheid combineert. De toepassingen omvatten verschillende industriële sectoren, waaronder autoassemblage, elektronicafabricage, voedsel- en drankverpakkingen en elk scenario dat precieze lineaire bewegingscontrole vereist binnen compacte ruimtes. Dit maakt het een onmisbaar onderdeel voor automatiseringsingenieurs en systeemintegrators die streven naar efficiëntie en kwaliteit in hun pneumatische systemen.

Verpakking en verzending:

Productverpakking en verzending voor pneumatische zuigercilinder

Elke pneumatische zuigercilinder wordt zorgvuldig verpakt om ervoor te zorgen dat deze in perfecte staat aankomt. De cilinder wordt eerst verpakt in beschermend schuim of bubbeltjesplastic om schade tijdens het transport te voorkomen. Vervolgens wordt deze in een stevige kartonnen doos geplaatst, die is versterkt met extra opvulmaterialen zoals luchtkussens of verpakkingspinda's om beweging te minimaliseren.

Voor bulkbestellingen worden meerdere eenheden veilig verpakt in grotere dozen met verdelers om impact tussen afzonderlijke cilinders te voorkomen. Alle pakketten zijn duidelijk gelabeld met productinformatie, behandelingsinstructies en verzendgegevens.

Verzendmethoden omvatten standaard grondvracht, luchtvracht of expreskoeriersdiensten, afhankelijk van de voorkeur van de klant en de urgentie van de levering. We werken samen met betrouwbare logistieke partners om tijdige en veilige levering op uw opgegeven locatie te garanderen.

Vóór verzending ondergaat elke cilinder een grondige kwaliteitsinspectie en -test om optimale prestaties te garanderen. Trackinginformatie wordt verstrekt zodra de bestelling is verzonden, zodat klanten hun zending kunnen volgen totdat deze hun deur bereikt.
