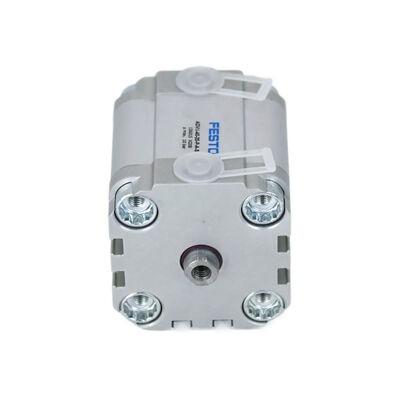

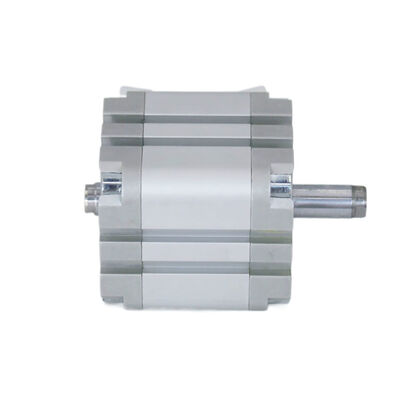

ADVU-100-10-A-P-A FESTO 156663 ADVU-100-10-15-20-25-30-40-50-A-P-A Compacte cilinder

Productbeschrijving:

De ADVU-serie compacte cilinders van FESTO vertegenwoordigen pneumatische actuatoren die zijn ontworpen met de nadruk op ruimte-efficiëntie en multifunctionaliteit. Deze cilinders worden veel gebruikt in geautomatiseerde systemen, productiemachines en diverse andere industriële gebieden, vanwege hun betrouwbare prestaties en flexibele toepassing.

Deze cilinders werken in een dubbelwerkende modus en gebruiken perslucht die voldoet aan de kwaliteitsstandaard ISO 8573-1:2010 [7:4:4] als werkmedium. Hun werkdruk varieert typisch tussen 0,08 MPa en 1 MPa (0,8 bar tot 10 bar), met een bedrijfstemperatuurbereik van -20℃ tot 80℃. Voor omgevingen met matige corrosieniveaus worden de cilinders geclassificeerd met corrosiebestendigheidsklasse 2.

De ADVU-serie biedt een brede selectie van zuigerdiameters, waaronder maten zoals 12 mm, 16 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 63 mm, 80 mm, 100 mm en 125 mm. Slaglengtes variëren typisch van 5 mm tot 80 mm voor standaardmodellen, terwijl optionele slagen kunnen variëren van 1 mm tot wel 400 mm, afhankelijk van de gekozen zuigerdiameter.

Belangrijkste gebruikte materialen zijn hooggelegeerd roestvrij staal voor de zuigerstang en gesmede aluminiumlegering voor zowel de cilinderbuis als de eindkappen. De dynamische afdichtingen zijn gemaakt van nitrilrubber (NBR) en thermoplastisch polyurethaan (TPE-U), wat duurzaamheid en betrouwbare afdichting garandeert.

Het structurele ontwerp van de ADVU-cilinders is strak en modern, met gladde oppervlakken en groeven aan drie zijden die specifiek zijn ontworpen voor positiedetectie. De eindkappen - zowel voor als achter - worden rechtstreeks met schroeven op de cilinderbuis bevestigd, terwijl de gehele assemblage wordt gemonteerd met behulp van binnenzeskantschroeven om een robuuste configuratie te bieden.

Deze serie omvat verschillende afgeleide typen die zijn afgestemd op specifieke toepassingen. De S1-variant heeft bijvoorbeeld een verlengde zuigerstanglager, het S2-type heeft een dubbelzijdige zuigerstang, de S6-versie bevat afdichtingen die geschikt zijn voor hoge temperaturen tot 120℃, en de S20 is ontworpen met een dubbelzijdige holle zuigerstang.

Installatieflexibiliteit is een opmerkelijke eigenschap, aangezien de cilinder een verscheidenheid aan montagemethoden ondersteunt. Naast het conventionele gebruik van binnenzeskantschroeven, maken de groeven aan drie zijden het gebruik van een uitgebreid assortiment montagecomponenten mogelijk om aan diverse installatievereisten te voldoen.

Voor positiedetectie zijn deze cilinders compatibel met naderingssensoren die netjes in de profielgroeven passen. Deze sensoren kunnen vlak met het cilinderoppervlak worden geïnstalleerd, wat een eenvoudige vervanging van de sensor vergemakkelijkt zonder dat de originele montageopstelling hoeft te worden gewijzigd.

In vergelijking met vergelijkbare cilinders volgens de ISO 15552-standaard, vermindert de ADVU-serie de installatievoetafdruk met ongeveer 50%, dankzij het compacte ontwerp. Vervaardigd uit hoogwaardige materialen, combineren deze cilinders een stevige structuur met een goede corrosiebestendigheid en bieden ze stabiele, betrouwbare operationele prestaties.

Technische parameters:

Deze compacte cilinder biedt betrouwbare prestaties met een dubbelwerkende bedrijfsmodus en een ovaal zuigerontwerp ter bescherming tegen torsie. De compacte cilinder heeft een zuigerstangdraad van M3, een slag van 10 mm en een zuigerdiameter van 12 mm (equivalent diameter). De montagepositie is flexibel, waardoor installatie in elke oriëntatie mogelijk is. Echt een compacte cilinder ontworpen voor veelzijdige pneumatische toepassingen.

Toepassingen:

De FESTO ADVU Zuiger Pneumatische Cilinder is een essentieel onderdeel dat veel wordt gebruikt in verschillende industriële automatiseringstoepassingen. Bekend om zijn hoogwaardige aluminium behuizing en robuuste ontwerp, zorgt deze CE-gecertificeerde automatiseringscilinder voor betrouwbare prestaties in veeleisende omgevingen. Met een zuigerdiameter van 12 mm (equivalent diameter) en een slaglengte van 10 mm is het ADVU-model specifiek ontworpen voor precisie en efficiëntie in dubbelwerkende operaties.

Een van de belangrijkste toepassingsgebieden voor de FESTO ADVU pneumatische cilinder is in geautomatiseerde productielijnen, waar precieze en herhaalbare bewegingscontrole cruciaal is. De dubbelwerkende bedrijfsmodus maakt gecontroleerde extensie en intrekking mogelijk, waardoor deze ideaal is voor taken zoals materiaalbehandeling, verpakking en assemblageprocessen. Het ovale zuigerontwerp biedt bescherming tegen torsie en geleiding, waardoor een soepele en stabiele beweging wordt gegarandeerd, wat cruciaal is in automatiseringssystemen die consistente nauwkeurigheid vereisen.

Bovendien maakt de compacte afmeting van de pneumatische cilinder en de zuigerstangdraad van M3 hem geschikt voor integratie in kleinere automatiseringsapparatuur en robotsystemen. Deze flexibiliteit stelt ingenieurs in staat om de FESTO ADVU-cilinder in diverse scenario's te implementeren, van autoassemblagelijnen tot halfgeleiderproductie en voedselverwerkingsfabrieken. De aluminium behuizing draagt niet alleen bij aan een lichtgewicht structuur, maar biedt ook uitstekende corrosiebestendigheid, waardoor de duurzaamheid wordt verbeterd en de onderhoudsvereisten worden verminderd.

Dankzij het efficiënte ontwerp en de hoge leveringscapaciteit van 5000 stuks per maand, kan de FESTO ADVU pneumatische cilinder snel worden geleverd binnen 1-7 werkdagen na betaling, waardoor het een betrouwbare keuze is voor projecten met krappe deadlines. Het product is verkrijgbaar met flexibele verpakkingsopties, waaronder kartonnen dozen of aangepaste verpakkingen volgens de eisen van de klant, en kan worden aangeschaft met een minimale bestelhoeveelheid van slechts één eenheid, waardoor schaalbaarheid in de inkoop mogelijk is.

Betalingsvoorwaarden zoals T/T, Western Union en PayPal bieden gemak en veiligheid voor internationale kopers die onderhandelen over de prijs van deze premium automatiseringscilinder. Of het nu wordt gebruikt in industriële automatisering, robotica of machinegereedschap, de FESTO ADVU pneumatische cilinder onderscheidt zich als een veelzijdige en betrouwbare oplossing die is ontworpen om de operationele efficiëntie te optimaliseren en de productiekwaliteit te verbeteren.

Verpakking en verzending:

Onze Zuiger Pneumatische Cilinder is zorgvuldig verpakt om maximale bescherming tijdens het transport te garanderen. Elke cilinder is stevig verpakt in antistatisch schuim en geplaatst in een stevige, op maat gemaakte kartonnen doos om beweging of schade te voorkomen.

Voor extra veiligheid worden de dozen versterkt met dempingsmaterialen en verzegeld met hoogwaardige plakband. Alle pakketten zijn duidelijk gelabeld met hanteringsinstructies en productinformatie.

We bieden meerdere verzendopties om aan uw behoeften te voldoen, waaronder standaard, versnelde en vrachtverzending. Elke zending wordt gevolgd en verzekerd om tijdige en veilige levering te garanderen.

Bij ontvangst van uw Zuiger Pneumatische Cilinder, controleer het pakket op tekenen van schade voordat u tekent. Neem onmiddellijk contact op met onze klantenservice als u problemen opmerkt, zodat we u snel kunnen helpen.
