- Slag50 mm
- Zuigerdiameter12 mm Equivalent diameter
- ZuigerstangdraadM6
- Max. rotatiehoek van de zuigerstang +/-2,5 graden
- DempingElastische dempingsringen/pads aan beide uiteinden
- MontagepositieWillekeurig
- WerkingswijzeDubbelwerkend
Productbeschrijving:

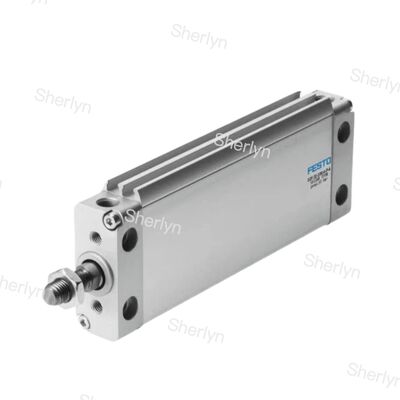

Extreem plat profiel
Dit product bevat een superplat structureel ontwerp, met een uitzonderlijk compacte en afgeplatte vorm binnen de cilindercategorie. Een dergelijk profiel maakt het mogelijk om het gemakkelijk te installeren in zeer krappe en beperkte ruimtes waar traditionele ontwerpen mogelijk niet passen.
Geïntegreerde anti-rotatiefunctie
De zuiger heeft een unieke ovale doorsnede, die een intrinsieke anti-rotatiecapaciteit levert tijdens de werking. Dit ontwerp garandeert een precieze lineaire beweging en elimineert de noodzaak voor extra geleidingseenheden, waardoor zowel de efficiëntie als de betrouwbaarheid wordt verbeterd.
Geïntegreerd montageontwerp
Gebouwd met de focus op naadloze integratie, is deze constructie ideaal voor directe montage op kleppenmanifolds of integratie in modulaire assemblages. Het maakt compacte verbindingen mogelijk met componenten zoals pneumatische klepgroepen, wat resulteert in een hoge dichtheid van componenten in een minimale voetafdruk.
Flexibele standaardconfiguraties
Het apparaat functioneert over het algemeen in een dubbelwerkende modus en is uitgerust met elastische dempingsringen of platen aan beide slag-einden om een soepele en gecontroleerde demping te garanderen. De zuigerstang biedt flexibiliteit met opties voor interne (vrouwelijke) of externe schroefdraad om een eenvoudige montage van gereedschappen te vergemakkelijken. Bovendien bevatten veel modellen groeven die zijn ontworpen om inductieve naderingssensoren te huisvesten, waardoor effectieve positiedetectie mogelijk is.
Toepassingen:
De DZF-serie is perfect ontworpen om te voldoen aan de eisen van modulaire apparatuur met hoge dichtheid. Dit omvat meerstationbewerkingseenheden, assemblagemodules en geïntegreerde kleppenmanifolds. In deze toepassingen moeten meerdere actuatoren dicht bij elkaar worden geïnstalleerd, waardoor het compacte ontwerp van de DZF-serie een ideale oplossing is.
Daarnaast is de DZF-serie zeer geschikt voor precisie-mechanismen met beperkte ruimte. Het wordt vaak gebruikt in elektronische assemblage-apparatuur, halfgeleidermachines, kleine robotische eindeffectoren zoals grijpers en precisie-meetinstrumenten. In deze apparaten dient de DZF-serie als de aandrijfeenheid die verantwoordelijk is voor het duwen, heffen of klemmen van taken waarbij nauwkeurigheid en compactheid cruciaal zijn.
Verder is de DZF-serie een uitstekende keuze voor lichtgewicht lineaire aandrijftoepassingen. Het is geschikt voor omgevingen met strikte beperkingen op de totale hoogte, maar vereist toch betrouwbare en precieze lineaire beweging. Deze kenmerken maken de serie zeer veelzijdig voor verschillende gespecialiseerde industriële toepassingen.
Ondersteuning en services:
Ons Piston Pneumatische Cilinder-product is ontworpen voor betrouwbare en efficiënte prestaties in een verscheidenheid aan industriële toepassingen. Zorg voor technische ondersteuning dat u het modelnummer, serienummer en een gedetailleerde beschrijving van het probleem gereed heeft wanneer u assistentie zoekt.
We bieden uitgebreide services, waaronder installatiebegeleiding, onderhoudstips, probleemoplossing en reparatieservices om de levensduur en functionaliteit van uw pneumatische cilinder te maximaliseren.
Technische documentatie zoals gebruikershandleidingen, installatiegidsen en onderhoudsinstructies zijn beschikbaar om u te helpen bij het begrijpen van het juiste gebruik en de juiste verzorging van het product.
Als u operationele problemen ondervindt, kan ons ondersteuningsteam u helpen bij het diagnosticeren van problemen met betrekking tot luchtdruk, cilinderuitlijning, afdichtingsintegriteit en prestatie-inconsistenties.
Regelmatig onderhoud wordt aanbevolen om optimale prestaties te garanderen. Dit omvat het controleren op luchtlekken, het smeren van bewegende delen en het inspecteren van afdichtingen en montagehardware.
Voor service en reparatie dient u de richtlijnen in de technische documentatie te volgen om te voorkomen dat de garantie vervalt en om de veiligheid tijdens de behandeling te waarborgen.
We streven ernaar uitstekende klantenservice en technische ondersteuning te bieden om uw tevredenheid met ons Piston Pneumatische Cilinder-product te garanderen.
Verpakking en verzending:
Onze Piston Pneumatische Cilinder is zorgvuldig verpakt om maximale bescherming tijdens het transport te garanderen. Elke eenheid is verpakt in antistatisch schuim en geplaatst in een stevige, op maat gemaakte kartonnen doos om beweging en schade te voorkomen. Extra dempingsmaterialen worden gebruikt om delicate componenten te beschermen.
Voor verzending gebruiken we betrouwbare vervoerders die tracking- en tijdige bezorgdiensten aanbieden. Onze verpakking is ontworpen om bestand te zijn tegen verschillende hanteringsomstandigheden, zodat het product in perfecte staat op uw locatie aankomt. Internationale zendingen worden veilig verzegeld en geëtiketteerd in overeenstemming met alle verzendvoorschriften.
We raden aan om het pakket bij ontvangst te inspecteren en eventuele schade onmiddellijk te melden om een snelle oplossing te vergemakkelijken. Onze toewijding is om kwaliteitsproducten veilig en efficiënt te leveren om aan uw operationele behoeften te voldoen.
