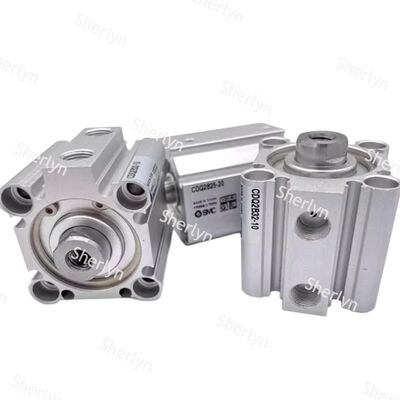

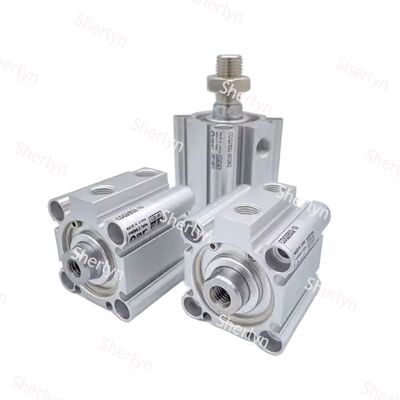

SMC Cilinder CDQ2 Serie CDQ2B12-5D Dubbelwerkend, Enkele Stang

Dit product heeft een slank profiel, waardoor het een ideale keuze is voor toepassingen waar de ruimte beperkt is. Voor dezelfde boring zijn de totale afmetingen - met name de breedte en hoogte - aanzienlijk kleiner in vergelijking met veel conventionele cilinders. Deze compacte vormfactor verbetert de integratieflexibiliteit binnen krappe ruimtes.

De lichtgewicht constructie wordt bereikt door het gebruik van aluminiumlegering voor de belangrijkste componenten. Dit vermindert niet alleen het totale gewicht van de cilinder, maar draagt ook bij aan de algemene trend van het lichter maken van apparatuur, waardoor de hantering en installatie worden vereenvoudigd.

Het cilinderlichaam bevat speciaal ontworpen montagegroeven: twee aan elke kant voor kleinere boringen en vier aan elke kant voor grotere boringen. Deze groeven maken de naadloze inbedding van compacte magneetschakelaars mogelijk, zoals die van de D-M9-serie. Eenmaal geïnstalleerd, liggen deze schakelaars gelijk met het cilinderoppervlak, waardoor ruimte wordt bespaard en het risico op schade door botsingen wordt geminimaliseerd.

Naast de standaard doorlopende gatmontage (basistype) ondersteunt deze cilinder een verscheidenheid aan optionele accessoires zoals voetbevestigingen en flenzen. Deze veelzijdigheid maakt het mogelijk om te voldoen aan diverse installatie-eisen in verschillende toepassingen.

De cilinder werkt betrouwbaar binnen een drukbereik van 0,07 MPa tot 1,0 MPa en kan effectief functioneren bij temperaturen variërend van -10°C tot +70°C. Deze bedrijfsomstandigheden zorgen voor consistente prestaties in een breed scala aan omgevingen.

Fabrieksmatige voorsmering elimineert de noodzaak voor extra smering tijdens de reguliere werking onder standaard luchtcondities. Deze functie minimaliseert de onderhoudsinspanningen en stilstand, waardoor de cilinder zeer gemakkelijk te gebruiken is.

Afhankelijk van het specifieke model is een reeks dempingsopties beschikbaar. Deze omvatten rubberen demping en instelbare luchtdemping, die helpen bij het bereiken van een soepele stop die is afgestemd op variërende belastingen en snelheden, waardoor zowel de veiligheid als de prestaties worden verbeterd.

De CDQ2B-serie staat bekend om zijn compacte formaat en betrouwbare prestaties, waardoor het een ideale keuze is in automatiseringsomgevingen waar de ruimte beperkt is. Het ontwerp zorgt voor een efficiënte werking zonder afbreuk te doen aan de duurzaamheid, en daarom wordt het veelvuldig gebruikt in verschillende industrieën.

Elektronica & Halfgeleiderproductie: De CDQ2B-actuatoren spelen cruciale rollen zoals onderdelenoverdracht, klemmen en precieze positionering in processen zoals printplaatfabricage, chipverpakking en hoogprecisie-inspectiemachines.

Kleine Automatisering Apparatuur: Deze actuatoren worden veelvuldig geïmplementeerd als aandrijfcomponenten in montagemachines, verpakkingsapparatuur en materiaalbehandelingsmanipulatoren, waardoor soepele en nauwkeurige bewegingen mogelijk worden.

Medische Apparaten & Instrumenten: Dankzij hun schone werking en compacte ontwerp zijn CDQ2B-actuatoren zeer geschikt voor medische toepassingen, waaronder laboratoriumautomatiseringsapparaten en analytische instrumenten waar ruimte en contaminatiecontrole cruciaal zijn.

Bij het kiezen van een actuator uit de CDQ2B-serie moeten verschillende belangrijke parameters in overweging worden genomen. De boring, die direct van invloed is op de uitgaande kracht, is een belangrijke factor - met gangbare maten zoals Φ12, Φ16 en Φ20. Bovendien bepaalt de slaglengte hoe ver de actuator kan reizen, wat van invloed is op de geschiktheid voor specifieke taken.

Het type actiemechanisme is een andere belangrijke overweging. Afhankelijk van de toepassing kan men kiezen voor een dubbelwerkende actuator, die pneumatisch wordt aangedreven in beide richtingen, of een enkelwerkende versie die een veer gebruikt om de zuiger terug te brengen.

Verder is het essentieel om te beoordelen of instelbare demping nodig is om variërende belastingen en snelheden soepel op te vangen. In omgevingen waar zijbelastingen optreden, kan het selecteren van een geleide actuatorvariant, zoals de CDQ2B/W-serie, de duurzaamheid verbeteren en de levensduur verlengen.
