Productbeschrijving:

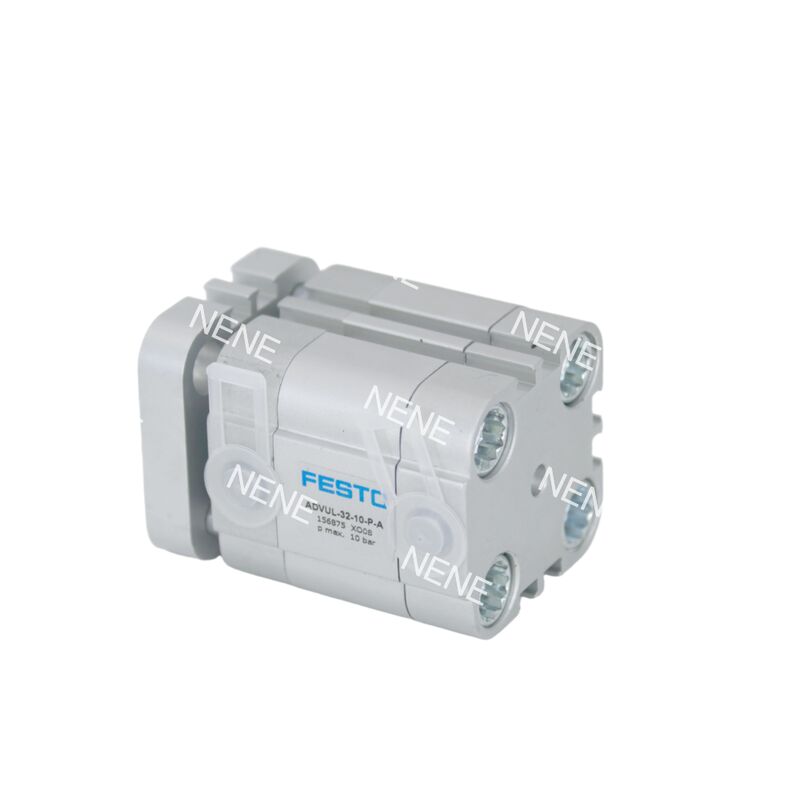

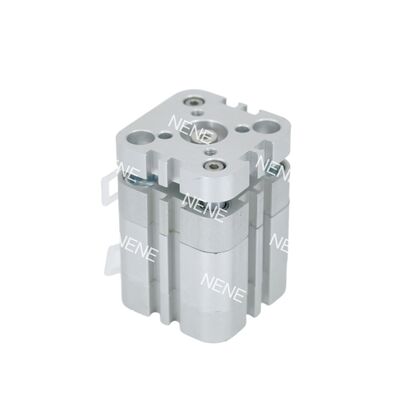

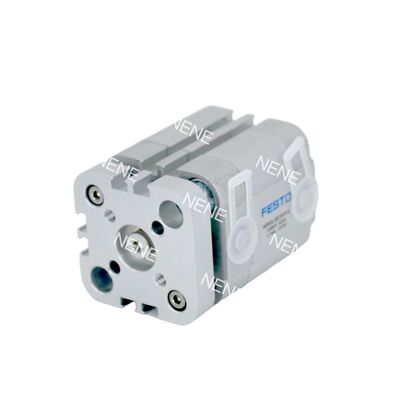

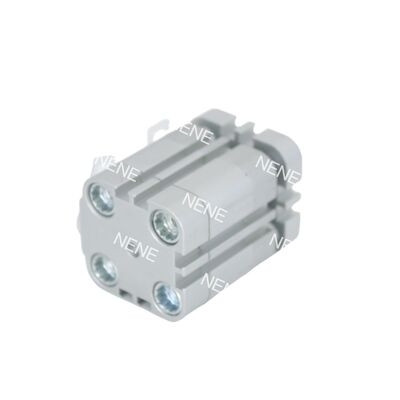

De FESTO ADVUL-serie is een compacte maar hoogwaardige oplossing voor geleide staafcilinders.met een vermogen van meer dan 50 WDeze integratie garandeert een uitzonderlijk precieze lineaire beweging, waardoor het ideaal is voor veeleisende toepassingen.
De ADVUL-serie is speciaal ontworpen voor geautomatiseerde systemen waar ruimte beperkt is en betrouwbaarheid van cruciaal belang is.De serie is geschikt voor een breed scala aan boorgroottes, van 12 mm tot en met 125 mm, waardoor het zich kan aanpassen aan verschillende operationele vereisten.
Bovendien ondersteunt de serie slaglengtes tot 400 mm, waardoor de flexibiliteit wordt geboden om verschillende laadcapaciteiten en ruimtelijke beperkingen aan te kunnen.De FESTO ADVUL-serie is zeer geschikt voor uitdagende industriële omgevingen..
Kenmerken:
Rigid anti-rotatie ontwerp
Het product is voorzien van een unieke koppelingsstructuur met een gidsstaaf die effectief bestand is tegen zij- en excentrische krachten.Dit ontwerp zorgt voor uitzonderlijke beweging stijfheid en garandeert herhaalbare positionering nauwkeurigheid tijdens het gebruik.
Hoog geïntegreerd en compact
Dit compacte ontwerp is ontworpen voor ruimte-efficiëntie en is ideaal voor installatie in krappe ruimtes.
Eenvoudige installatie en detectie
Er zijn verschillende montage-accessoires beschikbaar om flexibele oplossingen te bieden voor verschillende installatiebehoeften.Profielgroeven die zijn geïntegreerd in de cilinderkarosserie, vergemakkelijken de eenvoudige montage van nabijheidssensorenDeze functie maakt contactloze positiesensing mogelijk, waardoor een soepele en naadloze integratie van het besturingssysteem mogelijk is.
Betrouwbare en duurzame bouw
Het product is gebouwd met een precisie-aluminiumlegeringsvat en een hoog gelegeerde roestvrijstalen zuigerstaaf, en biedt een uitstekende duurzaamheid.bijdragen aan een soepel, een stille werking en een langere levensduur.
Algemene bedrijfsomstandigheden
ontworpen om efficiënt te werken binnen een drukbereik van 1,5 tot 10 bar en een omgevingstemperatuurbereik van -20 °C tot +80 °C,dit product is goed geschikt voor een breed scala aan industriële omgevingen.
Technische parameters:
| Ontwerp |
Piston, zuigerstaaf |
| Kussing |
Elastische kussingsringen/platen aan beide uiteinden |
| Montagepositie |
Facultatief |
| Tipe montage |
Ofwel, met door-gat, met accessoires |
| Werkend medium |
Filtercompresslucht, gesmeerd of niet gesmeerd |
| Omgevingstemperatuur |
-20... 80°C |
- Een beroerte10 mm
- De diameter van de zuiger12 mm
- KussingElastische dempingsringen/platen aan beide uiteinden
- Montagepositieniet-verplichte
- OntwerpPiston Pistonstaaf
- PositioneringVia de nabijheidsschakelaar
- Symbool00991737
- VariantenKolvenstang aan het ene uiteinde
- Bescherming tegen koppel/geleidingGidsstaaf met juk
- Werkdruk0.15 MPa... 1 MPa
- Werkdruk1.5 bar... 10 bar
- WerkwijzeDoppelwerkend
- WerkmediumGecomprimeerde lucht volgens ISO 8573-1:2010 [7:4Het is niet mogelijk.
- Opmerking betreffende het exploitatie- en pilootmediumHet vermogen van het voertuig om te schuiven is beperkt.
- Corrosiebestendigheidsklasse CRC2 - Gematigde corrosie-spanning
- Conformiteit van LABS (PWIS)VDMA24364-B1/B2-L
- Omgevingstemperatuur-20 °C... 80 °C
- Schokenergie in eindposities0.07 J
- Theoretische kracht bij 0,6 MPa (6 bar, 87 psi), terugslag51 N
- Theoretische kracht bij 0,6 MPa (6 bar, 87 psi), voorlopige slag68 N
- Bewegende massa voor 0 mm slag21 g
- Aanvullende bewegende massa per slag van 10 mm4 g
- Basisgewicht voor 0 mm slag100 g
- Extra gewicht per slag van 10 mm14 g
- Type montageMet door-gat met accessoires
- Pneumatische aansluitingM5
- met een breedte van niet meer dan 15 mmmet een breedte van niet meer dan 50 mm
- Materiële dekkingmet een breedte van niet meer dan 50 mm
- Materiële dynamische afdichtingenNBR TPE-U(PU)
- Materiaal zuigerstaafmet een breedte van niet meer dan 50 mm
- Materiaal cilindertankmet een breedte van niet meer dan 50 mm
Toepassingen:
Vervaardiging van nieuwe energievoertuigen
In de productie van nieuwe energievoertuigen zijn nauwkeurige positionering en klemmen cruciale processen.evenals in deeltjesverwerkingHet gebruik van deze systemen zorgt voor nauwkeurigheid en efficiëntie in deze productiefasen.
Halfgeleiders en elektronica
De halfgeleider- en elektronica-industrie vraagt om uitzonderlijke zuiverheid en precisie.met een vermogen van niet meer dan 10 WHun uitvoering ondersteunt de hoge normen die in deze gevoelige en ingewikkelde processen vereist zijn.
Voedsel- en verpakkingsmachines
Bij voedsel- en verpakkingsmachines is betrouwbaar bedienen en duwen essentieel om snelheid en nauwkeurigheid te behouden.Deze systemen zijn uitstekend in hoge snelheid toepassingen zoals het vullen van, verpakkings- en verzegelmachines, waardoor de productiviteit en de operationele consistentie worden verbeterd.
Algemene industriële automatisering
In de algemene industriële automatisering fungeren deze componenten als betrouwbare kerndrijvingselementen.alsmede bij het laden en lossen van werktuigmachines en montagewerkstations, die bijdragen tot gestroomlijnde en efficiënte productiewerkstromen.
Ondersteuning en diensten:
Ons product is ontworpen voor betrouwbare en efficiënte prestaties in verschillende industriële toepassingen.Zie de volgende technische ondersteuning en service richtlijnen..
Installatie: Zorg ervoor dat de cilinder volgens de aangegeven oriëntatie en montage-instructies is geïnstalleerd.
Onderhoud: Controleer de cilinder regelmatig op sporen van slijtage, corrosie of beschadiging.Vervang regelmatig afdichtingen en andere verbruiksartikelen om luchtlekken te voorkomen.
Probleemoplossing: Veel voorkomende problemen zoals luchtlekken, trage werking of ongebruikelijke geluiden kunnen vaak worden opgelost door te controleren op de juiste luchttoevoerdruk, te controleren op beschadigde afdichtingen,en ervoor te zorgen dat de cilinderstaaf niet is gebogen of belemmerd.
Onderdelen: Gebruik alleen originele onderdelen om de prestaties van het product en de garantie te behouden.
Technische ondersteuning: Voor gedetailleerde technische ondersteuning, advies over toepassingen of serviceverzoeken raadpleegt u de producthandleiding of neemt u contact op met ons team voor technische ondersteuning via de juiste kanalen.
Garantie: De zuigerpneumatische cilinder is gedekt door onze standaard garantievoorwaarden.
Verpakking en verzending:
Onze zuiger-pneumatische cilinders zijn zorgvuldig verpakt om maximale bescherming te garanderen tijdens het vervoer.De producten worden vervolgens in stevige, op maat gemonteerde golfkartons om beweging te minimaliseren en schokken te absorberen.
Voor de verzending gebruiken we betrouwbare vervoerders die opsporings- en verzekeringsopties bieden om veilige levering te garanderen.of landvracht met een geschikte behandeling om de integriteit van het product te behoudenWe bieden ook duidelijke etikettering en documentatie voor eenvoudige identificatie en douaneverklaring.
