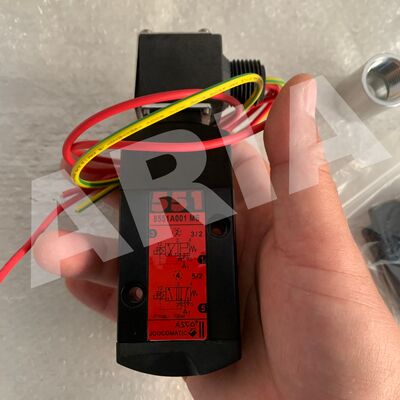

ASCO EF8551A001MS DC24/DCD Emerson NPT 1/4 Magneetventiel

Productbeschrijving:

De ASCO 551, 553 en 531 series vertegenwoordigen compacte spool-type magneetventielen die zijn ontworpen voor verschillende industriële toepassingen. Hoewel ze een gemeenschappelijk basisontwerp delen, verschillen ze in specifieke parameters zoals poortmaten en debietcapaciteiten, waardoor ze geschikt zijn voor verschillende gebruiksscenario's. Deze ventielen worden veelvuldig ingezet voor gasregeling in sectoren zoals chemische engineering, voedselverwerking en drankproductie.

Hieronder volgt een diepgaand overzicht van elke serie en hun unieke kenmerken:

Algemeen bekend als de 8551 Serie, is dit ventiel een 1/4-inch 3-weg en 4-weg spool-ventiel dat is geoptimaliseerd voor het regelen van lucht en inerte gassen in uitdagende omgevingen. Het is ontworpen om bestand te zijn tegen gevaarlijke en corrosieve omstandigheden die vaak voorkomen in industriële omgevingen.

• Belangrijkste parameters: De werkdruk varieert van vacuüm tot 150 psi, terwijl de mediumtemperatuur varieert van -60℃ tot 80℃. De debiet varieert van 0,5 tot 1,0 Cv (0,43 tot 0,86 Kv). Het ventiel ondersteunt meerdere spanningsopties, waaronder DC-spanningen zoals 6VDC, 12VDC, 24VDC en AC-spanningen zoals 24VAC, 110VAC en 220VAC, geschikt voor verschillende voedingsomgevingen.
• Structuur & Materialen: De ventielbehuizing is verkrijgbaar in geanodiseerd aluminium, messing en optioneel roestvrij staal. Poorttypes omvatten G ISO228/1 - G BSPP en NPTF, met aansluitingen via 1/4-inch NPT- of BSP-schroefdraad. De serie biedt meerdere functiemodi, zoals 3/2 Normaal Gesloten (NC), 4/2, 4/3 Midden Gesloten (CC) en 4/3 Normaal Open (NO). Zowel single-coil als double-coil configuraties worden ondersteund, en installatie kan in elke oriëntatie worden gedaan.
• Belangrijkste voordelen & toepassingen: Met een hybride afdichtingsontwerp dat harde T-afdichtingen combineert met flexibele O-ringen, zorgen deze ventielen voor uitstekende afdichting en weerstand tegen deeltjesverontreiniging, waardoor stabiele werking over miljoenen cycli mogelijk is. Certificeringen zoals ATEX, UL en CSA getuigen van hun explosieveilige kwaliteit. Ze zijn vooral geschikt voor chemische verwerking, olieraffinage, voedings- en drankenindustrieën en life science-toepassingen.

Ook bekend als de 8553 Serie, heeft dit model een grotere 1/2-inch poortmaat en een hogere debietcapaciteit in vergelijking met de 551 Serie. Net als zijn tegenhanger wordt het voornamelijk gebruikt voor lucht- en inert gasregeling.

• Belangrijkste parameters: Het werkt van vacuüm tot 150 psi, met een verbeterd debietbereik van 2,0 tot 6,0 Cv (1,73 tot 5,19 Kv), wat superieure debietprestaties biedt. Spanningsconfiguraties komen overeen met de 551 Serie, waardoor compatibiliteit in verschillende voedingsscenario's wordt gegarandeerd. Het ventiel voldoet aan een IP65-beschermingsgraad en ondersteunt functionele veiligheidslussen tot SIL3, wat hoge veiligheidsnormen garandeert.
• Structuur & Materialen: De ventielbehuizing kan worden geconstrueerd uit aluminium, messing of 316L roestvrij staal. Poorttypes omvatten G ISO228/1 - G BSPP en NPTF, met aansluitingen via 1/2-inch NPT- of BSP-schroefdraad. Installatieopties omvatten montage op actuatoren met NAMUR-interfaces volgens de VDI/VDE3845-standaard of directe pijpmontage via schroefdraadverbindingen.
• Belangrijkste voordelen & toepassingen: De uitlaatpoort is geschikt voor pijpleidingen en NAMUR-poorten bevinden zich aan dezelfde kant, waardoor de bescherming tegen stof en waterindringing wordt verbeterd. Het ventiel combineert waterdichte en explosieveilige eigenschappen met een laag stroomverbruik, ideaal voor externe voedingsomgevingen. Het wordt vaak gebruikt in veeleisende industriële scenario's die hoge debieten vereisen, zoals chemische engineering en raffinage-operaties.

De 531 Serie richt zich op veiligheid en betrouwbaarheid en biedt zowel explosieveilige als niet-explosieveilige varianten. De primaire rol is actuator pilot control in de chemische en hybride industrieën, met opmerkelijke modellen zoals SCG531C001MS.

• Belangrijkste parameters: De werkdruk varieert van -0,95 bar tot +10 bar, met een omgevingstemperatuurtolerantie van -10℃ tot +60℃. Bij 6 bar levert het ventiel een debiet van 1150 L/min (ANR). De interfacegrootte is G1/4 met een poortdiameter van 6 mm en een debietcoëfficiënt van 0,95 m³/h. Veelvoorkomende spanningen zijn 220VAC en 24VDC. Het stroomverbruik van de spoel heeft een inschakelvermogen van 6 VA en een vasthoudvermogen van 3,5 VA.
• Structuur & Materialen: Het heeft een zwart geanodiseerde aluminium behuizing, wrijvingsarme, niet-klevende T-afdichtingen voor optimale afdichting en polyamide topdeksels en eindkappen. Interne onderdelen zijn gemaakt van acetaal en aluminium. Elektrische aansluitingen zijn beschikbaar in DIN- of metalen M12-typen, met installatie via NAMUR-standaarden. De uitlaatpoort gebruikt een schroefdraadinterface om de indringing van onzuiverheden te verminderen.
• Belangrijkste voordelen & toepassingen: Een intern luchtcirculatieontwerp helpt vochtindringing in de actuator en de ventielbehuizing te voorkomen, waardoor het corrosierisico wordt geminimaliseerd. Deze serie voldoet aan de EN60730-veiligheidsnormen en heeft explosieveilige certificeringen zoals ATEX en IECEx. De reinheid en betrouwbaarheid maken het zeer geschikt voor industrieën met strenge eisen aan de reinheid van het milieu, zoals de farmaceutische en voedselverwerkende sectoren, naast het gebruik ervan in actuator pilot control binnen de chemische industrie.

Technische parameters:

Toepassingen:

Het ASCO magneetventiel is een zeer veelzijdig en betrouwbaar onderdeel dat veel wordt gebruikt in verschillende industriële en commerciële toepassingen. Als een 2-weg magneetventiel met een robuuste aluminium behuizing, is het ontworpen om efficiënt te werken onder een nominale druk van maximaal 400 Bar en binnen een temperatuurbereik van -60°C tot 80°C. Dit maakt het ideaal voor het regelen van de stroom van vloeistoffen en gassen in veeleisende omgevingen.

Een van de belangrijkste toepassingsgebieden voor het ASCO magneetventiel is in geautomatiseerde vloeistofregelsystemen waar precieze regulering cruciaal is. Industrieën zoals chemische verwerking, waterzuivering en HVAC-systemen gebruiken dit elektronische magneetventiel vaak vanwege de snelle reactietijd en betrouwbare prestaties. De plaattype aansluitmethode maakt eenvoudige installatie en integratie in bestaande systemen mogelijk, waardoor de operationele efficiëntie wordt verbeterd.

In fabrieken wordt het ASCO magneetventiel vaak gebruikt om pneumatische en hydraulische circuits te beheren, waardoor een soepele werking van machines en veiligheidsmechanismen wordt gewaarborgd. De CE-certificering garandeert naleving van internationale veiligheids- en kwaliteitsnormen, waardoor het een vertrouwde keuze is voor ingenieurs en systeemontwerpers. Bovendien vergemakkelijkt de aanpasbaarheid van het ventiel aan verschillende verpakkingsvereisten, waaronder kartonnen verpakkingen of op maat gemaakte oplossingen volgens de vraag van de klant, een naadloos beheer van de supply chain.

Het ASCO magneetventiel is ook populair in de auto- en luchtvaartsectoren waar precisie en duurzaamheid van het grootste belang zijn. De mogelijkheid om betrouwbaar te functioneren bij extreme temperaturen en hoge drukken maakt het geschikt voor het regelen van brandstofsystemen, koelcircuits en andere kritieke vloeistofpaden. Bovendien kunnen klanten met een leveringscapaciteit van 5000 stuks per maand en een minimale bestelhoeveelheid van slechts één eenheid dit ventiel gemakkelijk aanschaffen voor zowel grootschalige projecten als kleinere onderhoudsbehoeften.

Klanten profiteren van flexibele betalingsvoorwaarden, waaronder T/T, Western Union en Paypal, en kunnen een snelle levering binnen 1-7 werkdagen na betalingsbevestiging verwachten. De prijzen zijn onderhandelbaar, waardoor oplossingen op maat kunnen worden gemaakt die voldoen aan budgettaire beperkingen zonder afbreuk te doen aan de kwaliteit. Over het algemeen vertegenwoordigt het ASCO magneetventiel een betrouwbare, efficiënte en aanpasbare oplossing voor een breed scala aan toepassingsscenario's die precieze vloeistofregeling vereisen.

Verpakking en verzending:

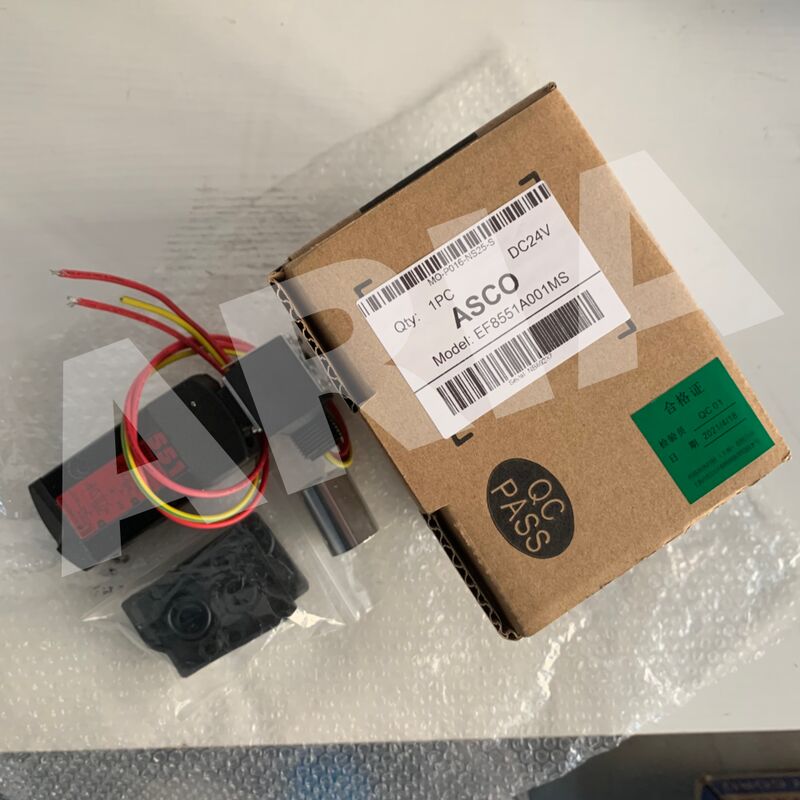

Elk ASCO magneetventiel wordt zorgvuldig verpakt om bescherming tijdens het transport te garanderen. Het ventiel wordt eerst in een beschermende plastic zak geplaatst om vocht- en stofverontreiniging te voorkomen. Vervolgens wordt het stevig in een op maat gemaakte schuimrubberen inzetstuk in een stevige kartonnen doos geplaatst om beweging en mogelijke schade te minimaliseren.

De verpakking bevat alle benodigde documentatie, zoals installatie-instructies, garantie-informatie en een productcertificeringskaart. Voor bulkzendingen worden ventielen verpakt in grotere dozen met voldoende demping tussen afzonderlijke dozen om extra bescherming te bieden.

De verzending wordt afgehandeld via betrouwbare vervoerders met opties voor versnelde of standaard levering om aan de eisen van de klant te voldoen. Elke zending is voorzien van hanteringsinstructies en trackinginformatie om een veilige en tijdige levering van de ASCO magneetventielen op de locatie van de klant te garanderen.
