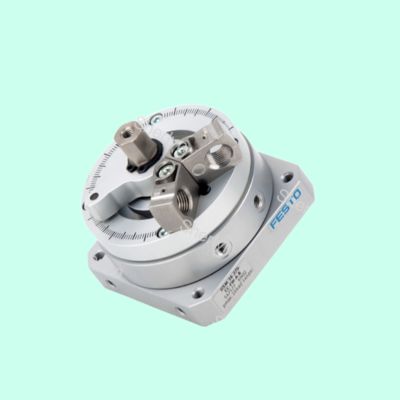

DSM-12-270-CC-A-B 547572 Dubbelwerkende Festo Roterende Cilinder

Productbeschrijving:

De belangrijkste voordelen van de DSM-serie cilinders komen tot uiting in de volgende aspecten:

Flexibele zwenkhoek en hoge precisie:De DSM-serie biedt een continu instelbare zwenkhoek tot 270°. Dankzij het vaste metalen stopperontwerp kan een zeer nauwkeurige eindpositiepositionering worden bereikt, wat de nauwkeurigheid van herhaalde bewegingen garandeert.

Compacte structuur en hoge koppeluitvoer:Door een roterende bladstructuur toe te passen, wordt de persluchtenergie direct omgezet in een zwenkbeweging, met een compacte en lichtgewicht structuur. Sommige modellen (zoals DSM-T) gebruiken een dubbelkrachtig bladontwerp, dat het koppel kan verdubbelen en tot 80 Nm kan bereiken.

Diverse buffer- en detectieopties:De DSM-serie biedt elastische bufferpads en instelbare buffering, met basismodellen die zijn uitgerust met elastische bufferringen/platen. Gebruikers kunnen een krachtigere hydraulische buffer kiezen om de impact die wordt gegenereerd door een hoog traagheidsmoment effectief te absorberen. Tegelijkertijd ondersteunt het positiedetectie met naderingsschakelaars en sommige modellen hebben ingebouwde magnetische ringen voor eenvoudige sensorinstallatie.

Rijke afgeleide modellen en hoogwaardige lagers:De DSM-serie biedt meerdere afgeleide modellen. Het DSM-HD-model is bijvoorbeeld uitgerust met heavy-duty lagers die bestand zijn tegen hogere axiale en radiale krachten. Het DSM-I-model integreert ook een roteerbare potentiometer, die kan worden gebruikt om een compleet servo-pneumatisch positioneringssysteem te bouwen.

Brede aanpasbaarheid aan werkomstandigheden:De DSM-serie heeft een breed scala aan werkdrukken, zoals 2-10 bar of 0,35-0,8 MPa (afhankelijk van het model), waardoor stabiele werking bij verschillende drukken mogelijk is. Het ontwerp benadrukt betrouwbaarheid, zoals het gebruik van nieuwe kamerafdichtingen en roterende bladen, waardoor uitstekende synchroniteit wordt bereikt bij drukken variërend van 1,5 tot 10 bar.

Toepassingen:

Met de hierboven beschreven kenmerken blinkt de DSM-serie uit in verschillende gebieden en apparaten:

• Algemene fabrieksautomatisering:De DSM-serie wordt veel gebruikt in fabrieksautomatisering in verschillende industrieën. De compacte structuur en flexibele installatiemethode vergemakkelijken de integratie in apparaten met beperkte ruimte.
• Materiaalinvoer en montage:DSM-cilinders zijn waardevol in grijp- en montagetechnologie voor taken zoals roteren, omdraaien, positioneren en overbrengen van werkstukken.
• Mijnbouwmachines en speciale omgevingen:De DSM-serie wordt ook toegepast in mijnbouwmachines en pneumatische gereedschappen. Bepaalde modellen hebben ATEX-certificering ontvangen, waardoor ze kunnen worden gebruikt in potentieel explosieve omgevingen. Bovendien is het ontwerp van sommige modellen dat niet voornamelijk gebruikmaakt van koper-zink-nikkelmetaal geschikt voor industrieën met specifieke materiaaleisen, zoals lithiumbatterijproductiefaciliteiten.
• Zeer nauwkeurig positioneringssysteem:Door de DSM-I-serie te integreren met een potentiometer, CPX-CMAX-ascontroller en proportionele richtingsregelklep VPWP, kan een zeer nauwkeurig servo-pneumatisch positioneringssysteem worden gecreëerd voor ingewikkelde bewegingsbesturingstaken.

Technische gegevens

• Maat12
• Dempingshoek15 graden
• Instelbereik van de zwenkhoek0 graden ... 246 graden
• Zwenkhoek0 graden ... 246 graden
• Toegestane stopradius≥15 mm
• DempingPneumatische schokdemper aan beide uiteinden
• MontagepositieElke
• Precisie-instelling-3 graden
• WerkwijzeDubbelwerkend

Ondersteuning en services:

Ons Piston Pneumatische Cilinder product wordt geleverd met uitgebreide technische ondersteuning en services om optimale prestaties en klanttevredenheid te garanderen. Ons team van experts staat klaar om assistentie te verlenen bij de installatie, probleemoplossing en het onderhoud van het product. Daarnaast bieden we aanpassingsdiensten om het product af te stemmen op specifieke eisen en toepassingen.

Verpakking en verzending:

Productnaam: Piston Pneumatische Cilinder

Beschrijving: Hoogwaardige pneumatische zuigercilinder geschikt voor diverse industriële toepassingen.

Pakket bevat: Piston Pneumatische Cilinder, Montagehardware, Gebruikershandleiding

Pakket afmetingen: 12 x 6 x 4 inch

Pakketgewicht: 2 lbs

Verzendmethode: Standaard verzending

Verzendtijd: 3-5 werkdagen
