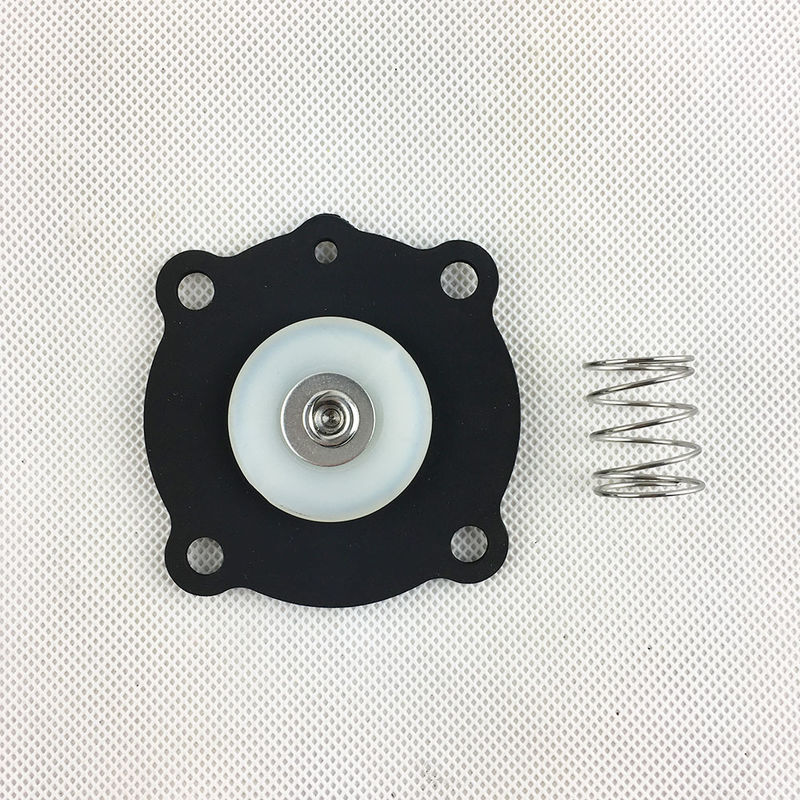

JOIL JISI20 JISR20 3/4' Pulsventiel Diafragma JICI20 JICR20 Diafragma Valve Repair Kit

Productbeschrijving:

Vertaling van JOIL Pulse Valve Diaphragm Properties

Als kerndichtings- en besturingscomponent van JOIL-impulskleppen heeft het diafragma de volgende belangrijkste eigenschappen:

Materiële kenmerken:
NBR-diafragma's hebben een goede oliebestendigheid en slijtvastheid.die geschikt zijn voor conventionele arbeidsomstandigheden met oliehoudende perslucht; FKM-diafragma's vertonen een uitstekende hoge temperatuurbestendigheid (-20°C tot 200°C) en corrosiebestendigheid, aangepast aan harde omgevingen zoals hoge temperaturen, sterke zuren en alkalis.Sommige diafragma's hebben een versterkte structuur (e.g., een interne stofversterkingslaag) om de verscheurbaarheid en de levensduur te verbeteren.

Temperatuuraanpassingsbereik:
NBR-diafragma's zijn over het algemeen geschikt voor werkomgevingen van -30 °C tot 120 °C. FKM-diafragma's kunnen hoge temperaturen van -20 °C tot 200 °C weerstaan,en sommige speciale modellen kunnen kort werken bij nog hogere temperaturen.

Fysieke eigenschappen:
Eenvormige dikte, meestal tussen 1,5 mm en 3 mm, ontworpen volgens de grootte van de kleppoort om een precieze pasvorm met het afdichtingsoppervlak van de klepkas te garanderen.Na het openen en sluiten van de pulsventiel met een hoge frequentie (meerdere keren per seconde), kan het snel terugkomen om de afdichtingsprestaties te behouden, met een elasticiteitsherstelpercentage van meestal ≥ 85%. Treksterkte ≥15MPa en scheursterkte ≥30kN/m,met een goede mechanische sterkte om de impact van de pulsdruk te weerstaan.

Levensduur:
Onder standaardwerkingsomstandigheden (0,4 ∼0,6 MPa druk, schone lucht bij normale temperatuur) kan de levensduur van het diafragma meer dan 1 miljoen cycli bereiken;FKM-diafragma's van hoge kwaliteit kunnen de levensduur verlengen tot meer dan 2 miljoen cycli.

Structuurontwerp:
Het heeft een lipverzegelingsstructuur met een lippenhoogte van 0,5 mm, waardoor het goed past bij de klep onder druk, met een lekkage van ≤ 0,1 L/min (onder een testdruk van 0,8 MPa).Het centrale deel is uitgerust met een positioneringsstructuur die overeenkomt met de klepkern om de synchronisatie van de beweging te waarborgen en te voorkomen dat de afwijking van de afdichting wordt veroorzaakt.

Compatibiliteit:
Speciale diafragma's zijn ontworpen voor verschillende modellen JOIL-pulsventielen (bijv. rechthoekig type, ondergedompeld type).de compatibiliteit van de installatie te waarborgen;.

Deze eigenschappen zorgen er gezamenlijk voor dat JOIL-pulsventielen in stofverwijderingssystemen een efficiënte en stabiele blaasregeling bereiken, waardoor de uitvaltijd van apparatuur veroorzaakt door het falen van het diafragma wordt verminderd.

Belangrijkste technische terminologie

Versterkingslaag van weefsel:Een laag hoogsterke vezelstof (bijv. nylon, glasvezel) die in het diafragmamateriaal is ingebed.Het verhoogt de weerstand van het diafragma tegen rekken en scheuren zonder dat de elasticiteit ervan wordt aangetast, wat van cruciaal belang is voor de verlenging van de levensduur bij hoogfrequente werking.

Lip-Sealing structuur:Een gebruikelijk afdichtingsontwerp voor diafragma's.Deze structuur is betrouwbaarder dan platte afdichting voor pulskleppen met frequente aan- en uitschakelcycli..

Impak op de pulsdruk:De onmiddellijke drukverandering wanneer de pulsventiel gecomprimeerde lucht vrijlaat (meestal 0,4 ∼ 0,8 MPa).die afhankelijk is van de treksterkte en de elasticiteit.

Technische parameters:

Goyen-type ASCO-type SBFEC-type

Turbo-type Mecair-type JOIL-type

Norgren Type AUTEL Type Taeha Type

Toepassingen:

Als een belangrijk onderdeel van het pulsblowingssysteem in de stofverzamelaars in de baghouses worden JOIL-pulsventieldiafragma's veel gebruikt in stofverwijderingsapparatuur in industriële sectoren zoals ijzer en staal, cement,en elektriciteitDeze kunnen snel worden geopend en gesloten om de puls van gecomprimeerde lucht te beheersen, waardoor stofreiniging van filterzakken mogelijk is.Dit zorgt niet alleen voor een efficiënte stofverwijdering, maar verlengt ook de levensduur van de filterzakken.

Sommige JOIL-pulsventieldiafragma's zijn vervaardigd van corrosiebestendige materialen zoals fluorrubber (FKM), die een uitstekende corrosiebestendigheid vertonen.zij kunnen worden gebruikt in chemische productieprocessen om bijvoorbeeld de doorstroming en druk van verschillende corrosieve gassen of vloeistoffen te regelen, in scenario's zoals het transport van zuur-alkali-oplossingen en gascontrole voor chemische reactieketels.

Als JOIL-pulsventieldiafragma's zijn gemaakt van levensmiddelenvriendelijke materialen, kunnen zij worden gebruikt voor pneumatische besturing van voedselverpakkingen,materiaalvervoer, en andere verbindingen, die de veiligheid en hygiëne van het voedselproductieproces garanderen.

Tijdens processen zoals schilderen en lassen in de automobielindustrie worden stof en dampen gegenereerd, die moeten worden gezuiverd door stofverwijderingsapparatuur.JOIL pulsventieldiafragma's kunnen worden toegepast in stofverwijderingssystemen van autofabrieken om de lucht in de werkplaats schoon te houdenDit zorgt voor een goede werkomgeving voor de werknemers en draagt ook bij tot de verbetering van de kwaliteit van de producten.

In industrieën als metallurgie en keramiek wordt rookgas bij hoge temperatuur gezuiverd.De hoogtemperatuurbestendige modellen van JOIL-pulsventieldiafragma's kunnen stabiel werken onder hoge temperatuuromstandighedenMet hoogtemperatuurbestendige materialen en speciale structurele ontwerpen kunnen ze pulsdrukimpacten in hoge temperatuuromgevingen weerstaan en efficiënte stofreiniging bereiken.

Baghouse stofverzamelaar:Een kernstuk van stofverwijderingsapparatuur dat filterzakken (gemaakt van weefsel of niet-geweven materialen) gebruikt om stofdeeltjes uit gas vast te leggen.Het diafragma van het pulsventiel zorgt voor een snelle aan-uit-actie, waardoor de compressielucht het stof dat aan de filterzakken hecht, afblaast., waarbij de filteringsefficiëntie van de zakken wordt gehandhaafd.

Materiaal dat voldoet aan de voorschriften voor levensmiddelen:Materialen die voldoen aan de internationale normen voor voedselveiligheid (bv. FDA-certificering in de VS, EU-verordening 10/2011).die geschikt zijn voor direct of indirect contact met levensmiddelen.

Hoogtemperatuurrookgas:Rookgas met een temperatuur die typisch hoger is dan 150°C, geproduceerd tijdens processen zoals metaalsmelten (metallurgie) en keramisch sinteren.De onderstaande methoden zijn essentieel om materiaalvervorming of -afval in dergelijke omgevingen te voorkomen..

Verpakking en verzending:

Product: Pulsventieldiafragma

Beschrijving: Diafragma van hoge kwaliteit voor pulsventielen

Verpakkingsinhoud: 1x Pulsklepdiafragma

Verzendmethode: standaardverzending

Verzendtijd: 3-5 werkdagen
