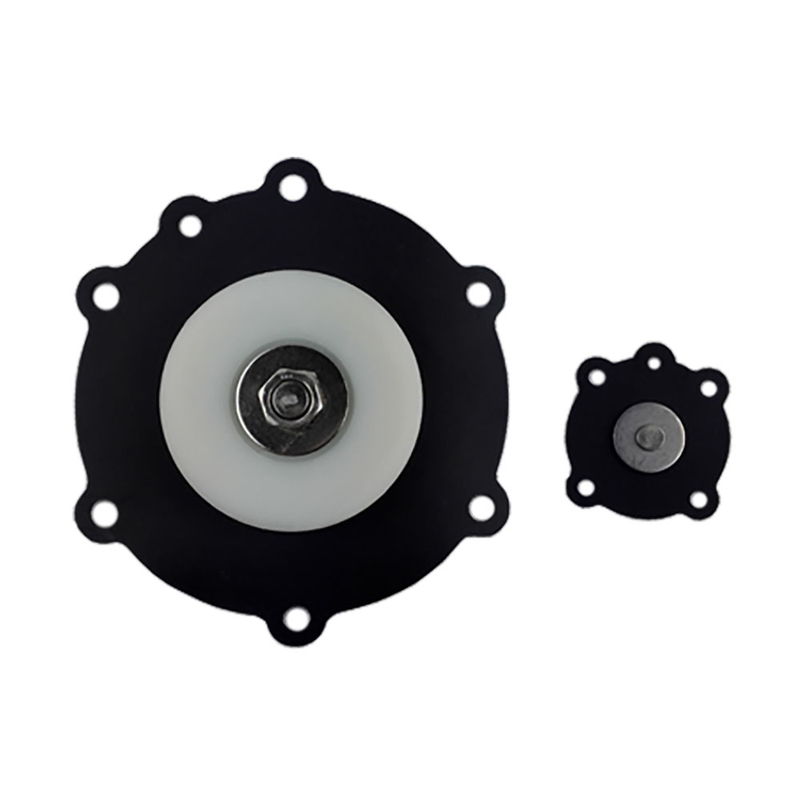

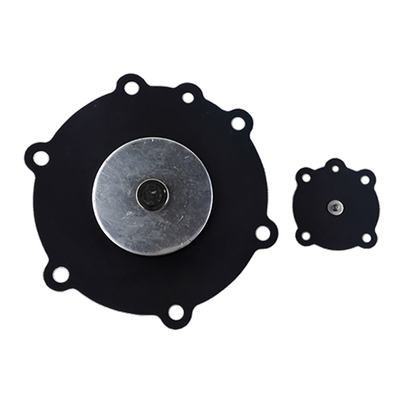

Hittebestendige membraanreparatieset voor lange levensduur en temperatuurbereik -20°C - 200°C

Productbeschrijving:

Vertaling van JOIL Pulse Valve Diafragma Eigenschappen

Als de kernafdichtings- en besturingscomponent van JOIL pulsventielen heeft het diafragma de volgende belangrijkste eigenschappen:

Materiaalkenmerken:
Veelvoorkomende materialen zijn Nitrilbutadieenrubber (NBR) en Fluorrubber (FKM). NBR-diafragma's hebben een goede oliebestendigheid en slijtvastheid, waardoor ze geschikt zijn voor conventionele werkomstandigheden met oliehoudende perslucht; FKM-diafragma's vertonen uitstekende hittebestendigheid (-20°C tot 200°C) en corrosiebestendigheid, en passen zich aan ruwe omgevingen aan, zoals hoge temperaturen, sterke zuren en basen.
Sommige diafragma's hebben een versterkte structuur (bijv. een interne weefselversterkingslaag) om de scheurweerstand en levensduur te verbeteren.

Temperatuuraanpassingsbereik:
NBR-diafragma's zijn over het algemeen geschikt voor werkomgevingen variërend van -30°C tot 120°C.
FKM-diafragma's zijn bestand tegen hoge temperaturen van -20°C tot 200°C, en sommige speciale modellen kunnen kortstondig werken bij nog hogere temperaturen.

Fysische eigenschappen:
Uniforme dikte, typisch variërend van 1,5 mm tot 3 mm, ontworpen op basis van de ventielpoortgrootte om een precieze pasvorm met het afdichtingsoppervlak van de ventielbody te garanderen.
Hoge elastische herstelsnelheid: Nadat het pulsventiel met hoge frequentie (meerdere keren per seconde) opent en sluit, kan het snel terugveren om de afdichtingsprestaties te behouden, met een elastische herstelsnelheid van ≥85% meestal.
Treksterkte ≥15MPa en scheursterkte ≥30kN/m, wat zorgt voor een goede mechanische sterkte om de impact van de pulsdruk te weerstaan.

Levensduur:
Onder standaard werkomstandigheden (0,4–0,6MPa druk, schone lucht bij normale temperatuur) kan de levensduur van het diafragma meer dan 1 miljoen cycli bedragen; hoogwaardige FKM-diafragma's kunnen de levensduur verlengen tot meer dan 2 miljoen cycli.

Structureel ontwerp:
Neemt een lipafdichtingsstructuur aan met een liphoogte van 0,5–1 mm, wat een nauwe pasvorm met de ventielbody onder druk garandeert, met een lekkagepercentage ≤0,1L/min (onder een testdruk van 0,8MPa).
Het centrale deel is uitgerust met een positioneringsstructuur die overeenkomt met de ventielkern om synchronisatie van de beweging te garanderen en afdichtingsfalen veroorzaakt door afwijking te voorkomen.

Compatibiliteit:
Gespecialiseerde diafragma's zijn ontworpen voor verschillende modellen JOIL pulsventielen (bijv. haakse type, ondergedompeld type). Ze hebben een hoge maatnauwkeurigheid met een tolerantiebereik van ≤±0,1 mm, wat de installatiecompatibiliteit garandeert.

Deze eigenschappen zorgen er gezamenlijk voor dat JOIL pulsventielen efficiënte en stabiele blaasregeling bereiken in stofverwijderingssystemen, waardoor de uitvaltijd van apparatuur als gevolg van diafragmabreuk wordt verminderd.

Belangrijke technische terminologie Opmerking

Weefselversterkingslaag: Een laag van zeer sterke vezelstof (bijv. nylon, glasvezel) ingebed in het diafragmamateriaal. Het verbetert de weerstand van het diafragma tegen rekken en scheuren zonder de elasticiteit in gevaar te brengen, wat cruciaal is voor het verlengen van de levensduur bij hoogfrequente werking.

Lipafdichtingsstructuur: Een veelvoorkomend afdichtingsontwerp voor diafragma's. De verhoogde "lip" (dunne rand) op het diafragma vervormt enigszins onder druk, waardoor deze nauw aansluit op het afdichtingsoppervlak van de ventielbody om luchtlekkage te blokkeren - deze structuur is betrouwbaarder dan vlakke afdichting voor pulsventielen met frequente aan- en uitschakelcycli.

Pulsdrukinvloed: De momentane drukverandering wanneer het pulsventiel perslucht afgeeft (meestal 0,4–0,8MPa). Het diafragma moet deze herhaalde impact weerstaan zonder permanente vervorming, wat afhankelijk is van de treksterkte en de elastische herstelprestaties.

Technische parameters:

Toepassingen:

Industriële stofverwijderingssystemen
Als een belangrijk onderdeel van het pulsblaassysteem in stoffilters, worden JOIL pulsventieldiafragma's veel gebruikt in stofverwijderingsapparatuur in industrieën zoals ijzer en staal, cement en elektriciteit. Ze kunnen snel openen en sluiten om het pulsblazen van perslucht te regelen, waardoor de filterzakken kunnen worden gereinigd. Dit zorgt niet alleen voor de efficiëntie van de stofverwijdering, maar verlengt ook de levensduur van de filterzakken.

Chemische industrie
Sommige JOIL pulsventieldiafragma's zijn gemaakt van corrosiebestendige materialen zoals fluorrubber (FKM), die uitstekende corrosiebestendigheid vertonen. Ze kunnen dus worden gebruikt in chemische productieprocessen om de stroom en druk van verschillende corrosieve gassen of vloeistoffen te regelen - bijvoorbeeld in scenario's zoals het transport van zuur-alkali-oplossingen en gasregeling voor chemische reactieketels.

Voedingsindustrie
De voedselverwerkende industrie heeft strenge hygiëne-eisen. Als JOIL pulsventieldiafragma's zijn gemaakt van voedselveilige materialen, kunnen ze worden gebruikt voor pneumatische besturing in voedselverpakkingen, materiaaltransport en andere schakels, waardoor de veiligheid en hygiëne van het voedselproductieproces worden gewaarborgd.

Automotive Manufacturing
Tijdens processen zoals schilderen en lassen in de automobielindustrie worden stof en dampen gegenereerd, die moeten worden gezuiverd door stofverwijderingsapparatuur. JOIL pulsventieldiafragma's kunnen worden toegepast in de stofverwijderingssystemen van automotive productiewerkplaatsen om de werkplaatslucht schoon te houden. Dit zorgt voor een goede werkomgeving voor werknemers en helpt ook de productkwaliteit te verbeteren.

Industrieën met hoge temperaturen
Industrieën zoals metallurgie en keramiek omvatten de zuivering van rookgassen bij hoge temperaturen. De modellen van JOIL pulsventieldiafragma's die bestand zijn tegen hoge temperaturen, kunnen stabiel werken onder werkomstandigheden bij hoge temperaturen. Met materialen die bestand zijn tegen hoge temperaturen en speciale structurele ontwerpen, kunnen ze de impact van pulsdruk in omgevingen met hoge temperaturen weerstaan en efficiënte stofreiniging bereiken.

Aanvullende opmerkingen over industriespecifieke termen
Stoffilter: Een kernonderdeel van stofverwijderingsapparatuur dat filterzakken (gemaakt van stof of non-woven materialen) gebruikt om stofdeeltjes uit gas op te vangen. De snelle aan- en uitschakelactie van het pulsventieldiafragma drijft perslucht aan om stof dat aan de filterzakken kleeft, weg te blazen, waardoor de filtratie-efficiëntie van de zakken wordt gehandhaafd.
Voedselveilige materialen: Materialen die voldoen aan internationale voedselveiligheidsnormen (bijv. FDA-certificering in de VS, EU 10/2011-voorschriften). Deze materialen zijn niet-toxisch, geurloos en geven geen schadelijke stoffen af, waardoor ze geschikt zijn voor direct of indirect contact met voedsel.
Rookgas bij hoge temperatuur: Rookgas met een temperatuur die typisch hoger is dan 150°C, gegenereerd tijdens processen zoals metaalsmelten (metallurgie) en keramisch sinteren. Diafragma's die bestand zijn tegen hoge temperaturen (bijv. op FKM gebaseerd) zijn essentieel om materiaalvervorming of -falen in dergelijke omgevingen te voorkomen.

Verpakking en verzending:

Productnaam: Pulsventieldiafragma

Beschrijving: Hoogwaardig vervangend diafragma voor pulsventielen.

Verpakking: Elk diafragma is afzonderlijk verpakt in een verzegelde plastic zak om de netheid en bescherming tijdens verzending te garanderen.

Verzending: De diafragma's worden zorgvuldig verpakt in een stevige kartonnen doos met voldoende dempingsmateriaal om schade tijdens het transport te voorkomen.
