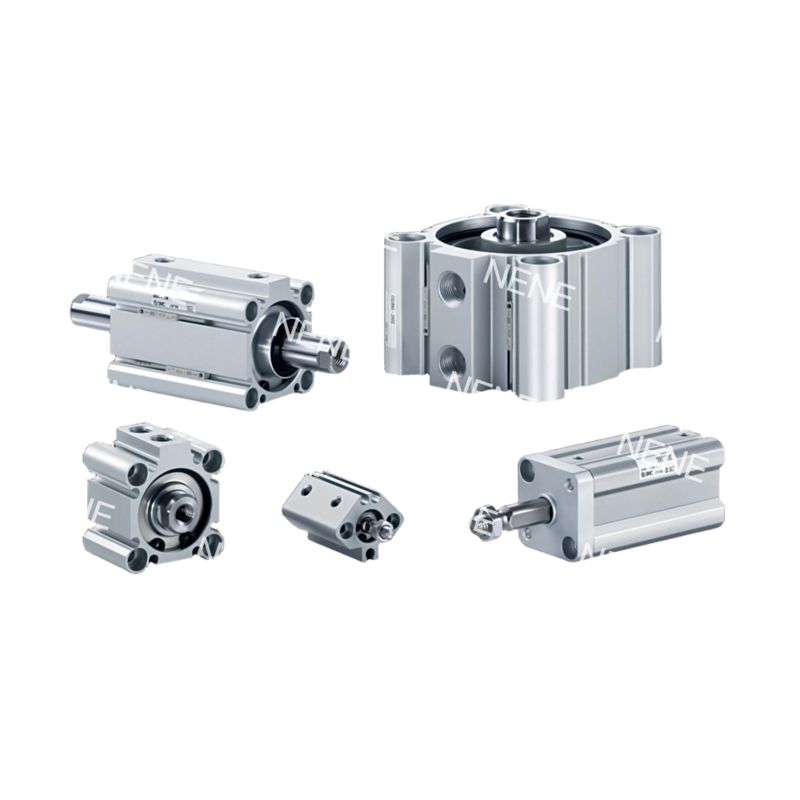

CQ2A12-10DM 12 cilinder Diameter 10 slag SMC CYL Dubbelwerkende enkelstaaf Compacte cilinder

Productbeschrijving:

De SMC CQ2A-serie ultracompacte cilinders leveren zeer nauwkeurige lineaire beweging in toepassingen met beperkte ruimte. Met een boring van 12 mm met slagopties van 5/10/15/20/25/30/35/40/45/50 mm combineren deze dubbelwerkende enkelvoudige cilinders 30% kortere lengte dan standaard cilinders met robuuste prestaties.

Gemaakt van aluminium van luchtvaartkwaliteit met harde anodisatie, werken ze bij 0,05-1,0 MPa (7-145 psi) om een maximale stuwkracht van 90 N te genereren. Voorgesmeerde afdichtingen maken onderhoudsvrije werking mogelijk, terwijl geïntegreerde magnetische velden de montage van sensoren ondersteunen.

Compatibel met het modulaire accessoiresysteem van SMC, inclusief geleiders, kleppen en montagebeugels.

Kenmerken:

Ultra-compact: 24 mm breed, 40% korter dan ISO-cilinders (bijv. 82 mm @ 50 mm slag)

Lichtgewicht: Topologie-geoptimaliseerde aluminium behuizing (0,15 kg @ 50 mm slag)

Modulaire integratie: Directe montage met MXS-geleiders/VQ-kleppen

Gebalanceerde stuwkracht: 90N±3% bidirectionele kracht @1,0 MPa

Hoge snelheid: 500 mm/s werking, 0,15 s reactietijd @ 50 mm slag

Instelbare demping: Optionele hydraulische demper (0,043 J absorptie)

Brede temp. Optie: -XB6 afdichtingen voor -40~150°C (-40~302°F) werking

Corrosiebestendigheid: -XC6 roestvrijstalen kit (SUS304-stang)

IP65-bescherming: -XC4 dubbele ruitenwissers voor stof-/vuilomgevingen

4-zijdige sensorsleuven: Compatibel met D-M9N-sensoren (Φ3,5 mm sleuf)

8 montagestijlen: Voorgeladen schroeven voor A/L/D-type configuraties

Slagverstelling: ±5 mm reiswijziging met -XC8 module

Hard geanodiseerde boring: 25μm coating, 3× slijtvastheid

Hard verchroomde stang: 0,02 mm dikte, μ≤0,15 wrijvingscoëfficiënt

Zero-lekkage afdichtingen: X271 FKM-compound, <0,1 ml/min lekkage @0,5 MPa

Toepassingen:

Diagnostische monstertransfer: 35-50 mm slagvarianten met -XC6 roestvrijstalen kits behandelen biologische monsters in analyzers, waardoor contaminatie in FDA-conforme omgevingen wordt voorkomen.

Reagensdosering: Werking bij lage druk (0,05 MPa) bereikt 0,1 ml vloeistofdosering nauwkeurigheid in IVD-instrumenten met behulp van 10 mm slagunits.

Compacte automatiseringscellen
Optische inspectie: 40 mm slagcilinders positioneren AOI-camera's met instelbare snelheden van 50-200 mm/s, waardoor trillingen tijdens beeldvorming met hoge vergroting worden geminimaliseerd.

Robotische eindeffectoren: Geïntegreerd met collaboratieve robots voor lichtgewicht onderdeelinsertie (25 mm slag, M3 stangschroefdraad) binnen 0,5 s cyclustijden.

Verpakkingsmachines
Snijden met hoge snelheid: 50 mm slagmodellen bedienen messen in filmverzegelingssystemen, waardoor sneden in 0,2 s bij 1,0 MPa worden voltooid met hydraulische demping voor schokreductie.
Etiketten uitlijning: 15 mm slagversies met -DZ montage-oren corrigeren afwijkingen in de etiketpositie ≤0,3 mm in farmaceutische blisterverpakkingslijnen.

Casestudy: Een fabrikant van medische apparatuur verminderde de machinedikte met 42% met behulp van CQ2A12-30DMZ met 4-zijdige sensoren, waardoor de uitvaltijd met 70% werd verkort in cartridge-laadsystemen.
