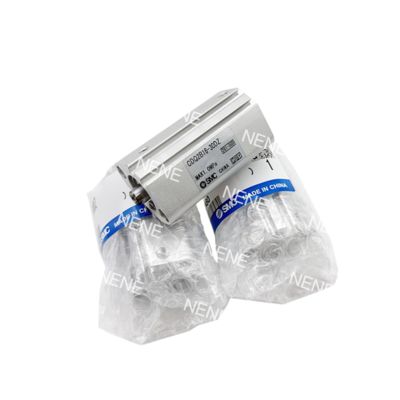

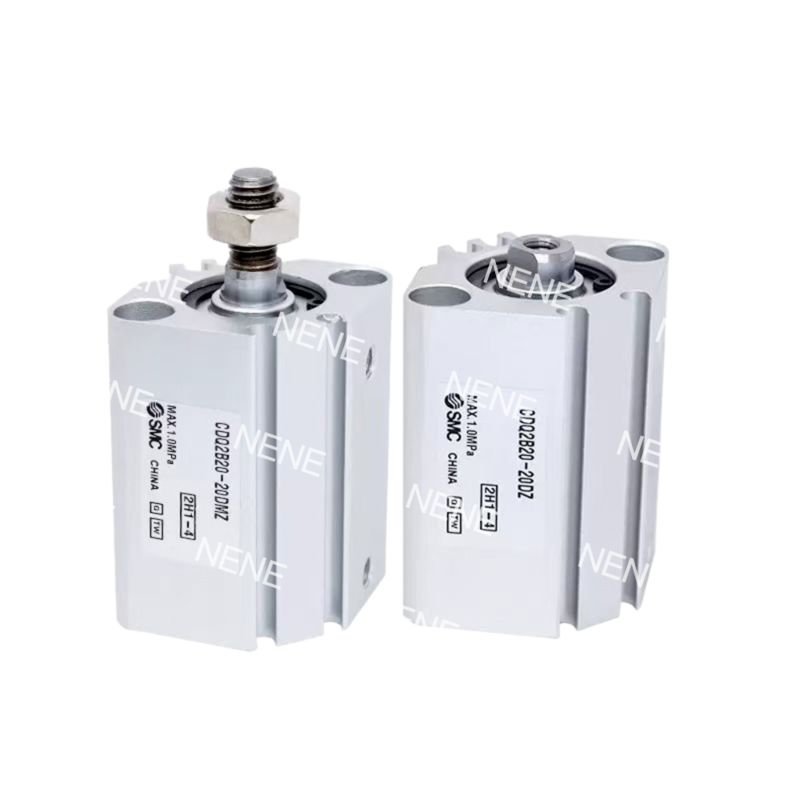

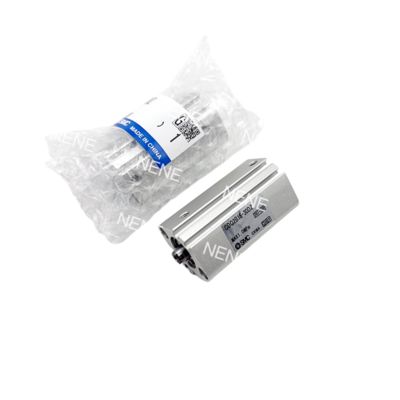

Dubbelwerkende CQ2A12-20D SMC Single Rod Action Piston Pneumatische cilinder

Productbeschrijving:

De SMC CQ2A-serie ultracompacte cilinders bieden precieze lineaire beweging voor toepassingen met beperkte ruimte. Deze cilinders hebben een boring van 12 mm en zijn verkrijgbaar met slagopties variërend van 5 mm tot 50 mm. Ondanks hun kleinere formaat leveren ze robuuste prestaties en zijn ze 30% korter dan standaard cilinders. Gemaakt van lucht- en ruimtevaartkwaliteit aluminium met harde anodisatie, kunnen ze werken bij 0,05-1,0 MPa (7-145 psi) om een maximale stuwkracht van 90 N te leveren.

Met voorgesmeerde afdichtingen vereisen deze cilinders geen onderhoud voor een soepele werking. Ze zijn uitgerust met geïntegreerde magnetische velden ter ondersteuning van sensormontage en zijn compatibel met het modulaire accessoiresysteem van SMC, dat geleiders, kleppen en montagebeugels omvat.

Kenmerken:

Ultracompact: Het product is slechts 24 mm breed, wat 40% korter is dan ISO-cilinders (bijv. 82 mm @ 50 mm slag).

Lichtgewicht: Met een topologie-geoptimaliseerde aluminium behuizing weegt het slechts 0,15 kg @ 50 mm slag.

Modulaire integratie: Het maakt directe montage mogelijk met MXS-geleiders/VQ-kleppen.

Gebalanceerde stuwkracht: Het product biedt 90N±3% bidirectionele kracht @ 1,0 MPa.

Hoge snelheid: Het kan werken bij 500 mm/s met een reactietijd van 0,15 s @ 50 mm slag.

Instelbare demping: Een optionele hydraulische demper is beschikbaar voor 0,043 J absorptie.

Brede temperatuuroptie: Uitgerust met -XB6 afdichtingen, kan het functioneren bij temperaturen variërend van -40°C tot 150°C (-40°F tot 302°F).

Corrosiebestendigheid: Het product beschikt over een -XC6 roestvrijstalen kit met een SUS304-stang.

IP65-bescherming: Het bevat -XC4 dubbele ruitenwissers voor gebruik in stof-/vuilomgevingen.

4-zijdige sensorsleuven: Compatibel met D-M9N-sensoren, die passen in Φ3,5 mm sleuven.

8 montagestijlen: Wordt geleverd met voorgeladen schroeven voor A/L/D-type configuraties.

Slagverstelling: Maakt ±5 mm reiswijziging mogelijk met de -XC8-module.

Hard geanodiseerde boring: Met een coating van 25μm voor 3× slijtvastheid.

Hard verchroomde stang: Met een dikte van 0,02 mm en een μ≤0,15 wrijvingscoëfficiënt.

Zero-leakage afdichtingen: Het gebruikt X271 FKM compound afdichtingen, met <0,1 ml/min lekkage @ 0,5 MPa.

Toepassingen:

Micro-componenten handling: Kortslaglmodellen variërend van 5-15 mm vergemakkelijken precieze pick-and-place-bewerkingen voor 0201 SMD-componenten tijdens PCB-assemblage. Deze modellen bereiken een herhaalbaarheid van ±0,05 mm.

Lasermarkeringssystemen: De markeringskoppen, met slagen tussen 20-30 mm, worden aangedreven door D-M9N-sensoren die positiefeedback geven, waardoor de uitlijningsnauwkeurigheid binnen 0,1 mm afwijking wordt gewaarborgd.

Diagnostische monstertransfer: Roestvrijstalen kits die compatibel zijn met 35-50 mm slagvarianten, zoals de -XC6-serie, zijn ontworpen om biologische monsters in analyzers te verwerken, waardoor contaminatie in FDA-conforme omgevingen wordt voorkomen.

Reagensdosering: 10 mm slagunits die werken bij lage druk (0,05 MPa) leveren een vloeistofdosering met een nauwkeurigheid van 0,1 ml in IVD-instrumenten, waardoor een precieze dosering van reagentia mogelijk is.

Optische inspectie: Cilinders met 40 mm slagen positioneren AOI-camera's met snelheden tussen 50-200 mm/s, waardoor trillingen worden verminderd voor beeldtoepassingen met hoge vergroting.

Robotische end-effectors: Geïntegreerd met collaboratieve robots, deze end-effectors hebben 25 mm slagen en M3-stangdraden, waardoor snelle en lichtgewicht onderdeelinsertie mogelijk is met cyclustijden van minder dan 0,5 s.

Hoge-snelheid snijden: Met 50 mm slagen activeren deze modellen messen in filmverzegelingssystemen, waardoor sneden in slechts 0,2 s worden voltooid bij een druk van 1,0 MPa, met hydraulische demping voor schokreductie.

Etikettenuitlijning: Modellen met 15 mm slagen en -DZ-montageoren zorgen voor een precieze etikettenpositionering met afwijkingen ≤0,3 mm in farmaceutische blisterverpakkingslijnen.

Een fabrikant van medische apparatuur kon de machinedikte met 42% verminderen door het CQ2A12-30DMZ-model te implementeren, uitgerust met 4-zijdige sensoren. Dit leidde tot een aanzienlijke vermindering van 70% van de uitvaltijd voor hun cartridge-laadsystemen.

Ondersteuning en services:

De product technische ondersteuning en services voor de zuiger pneumatische cilinder omvatten:

- Installatiebegeleiding en ondersteuning voor de juiste installatie

- Probleemoplossingshulp voor eventuele operationele problemen

- Onderhoudsaanbevelingen om optimale prestaties te garanderen

- Reparatie services voor beschadigde componenten

- Trainingsprogramma's voor gebruikers om de productefficiëntie te maximaliseren

Verpakking en verzending:

Productverpakking:

De zuiger pneumatische cilinder wordt veilig verpakt in een stevige kartonnen doos met beschermende vulling om schade tijdens het transport te voorkomen.

Verzending:

Wij bieden betrouwbare verzendservices om ervoor te zorgen dat uw zuiger pneumatische cilinder veilig en op tijd bij u aankomt. Verzendopties omvatten standaard verzending over land, versnelde verzending en internationale verzending voor onze klanten wereldwijd.
