Productbeschrijving:

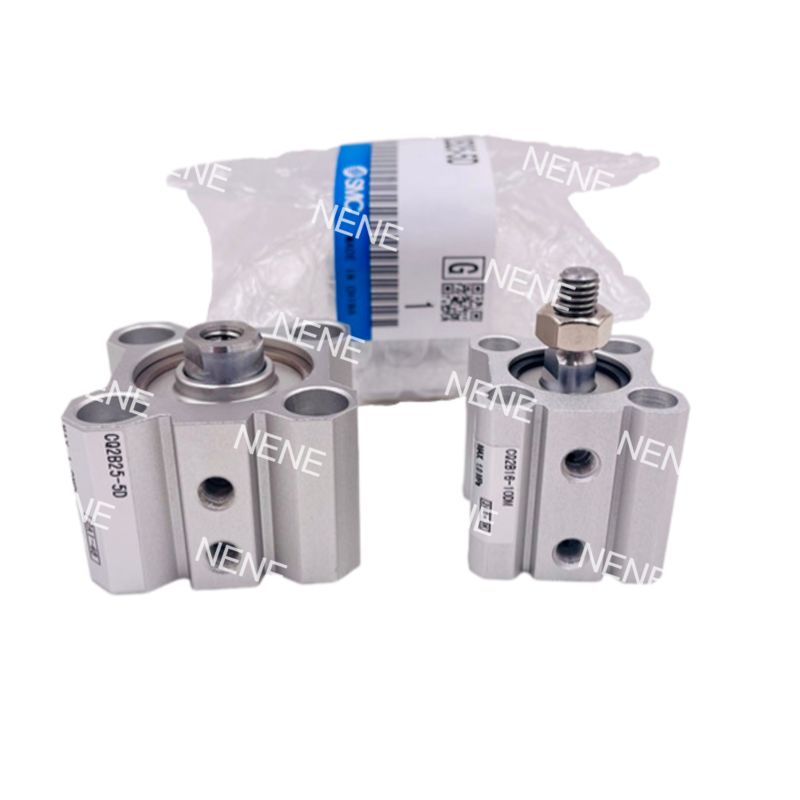

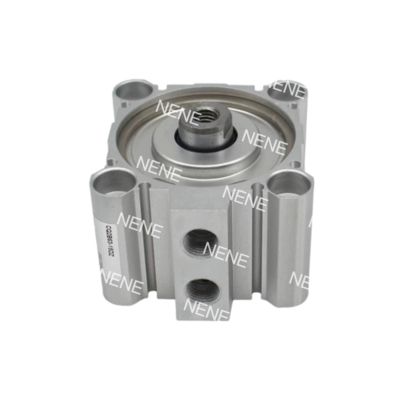

De SMC CQ2A-serie ultracompacte cilinders
Deze cilinders bieden zeer nauwkeurige lineaire beweging in toepassingen met beperkte ruimte. Ze hebben een boring van 12 mm en bieden slagopties variërend van 5 mm tot 50 mm. De cilinders zijn dubbelwerkend met enkele stang, waardoor ze 30% korter zijn dan standaard cilinders, terwijl ze toch robuuste prestaties leveren.
Gemaakt van aluminium van ruimtevaartkwaliteit met harde anodisatie, kunnen ze werken bij 0,05-1,0 MPa (7-145 psi) om een maximale stuwkracht van 90 N te produceren. Voorgesmeerde afdichtingen zorgen voor onderhoudsvrije werking en geïntegreerde magnetische velden maken sensormontage mogelijk.
Deze cilinders zijn compatibel met het modulaire accessoiresysteem van SMC, dat geleiders, kleppen en montagebeugels omvat.
Kenmerken:
1. Ruimtegeoptimaliseerd ontwerp
Ultracompact: 24 mm breed, 40% korter dan ISO-cilinders (bijv. 82 mm @50 mm slag)
Lichtgewicht: Topologie-geoptimaliseerde aluminium behuizing (0,15 kg @50 mm slag)
Modulaire integratie: Directe montage met MXS-geleiders/VQ-kleppen
2. Precisieprestaties
Gebalanceerde stuwkracht: 90N±3% bidirectionele kracht @1,0 MPa
Hoge snelheid: 500 mm/s werking, 0,15 s reactietijd @50 mm slag
Instelbare demping: Optionele hydraulische demper (0,043 J absorptie)
3. Verbeterde duurzaamheid
Brede temperatuuroptie: -XB6 afdichtingen voor -40~150°C (-40~302°F) werking
Corrosiebestendigheid: -XC6 roestvrijstalen kit (SUS304 stang)
IP65-bescherming: -XC4 dubbele ruitenwissers voor stof-/vuilomgevingen
4. Slimme montage
4-zijdige sensorsleuven: Compatibel met D-M9N sensoren (Φ3,5 mm sleuf)
8 montagestijlen: Voorgeladen schroeven voor A/L/D-type configuraties
Slagverstelling: ±5 mm reiswijziging met -XC8 module
5. Geavanceerde techniek
Hard geanodiseerde boring: 25μm coating, 3× slijtvastheid
Hard verchroomde stang: 0,02 mm dikte, μ≤0,15 wrijvingscoëfficiënt
Zero-lekkage afdichtingen: X271 FKM compound, <0,1 ml/min lekkage @0,5 MPa
Toepassingen:
Elektronica productie
Micro-componenten handling: 5-15 mm korte-slagmodellen maken precisie pick-and-place van 0201 SMD-componenten in PCB-assemblage mogelijk, met een herhaalbaarheid van ±0,05 mm.
Lasermarkeringssystemen: 20-30 mm slagen drijven markeringskoppen aan met positiefeedback via D-M9N sensoren, waardoor uitlijningsnauwkeurigheid onder 0,1 mm afwijking wordt gewaarborgd.
Medische en laboratoriumapparatuur
Diagnostische monstertransfer: 35-50 mm slagvarianten met -XC6 roestvrijstalen kits behandelen biologische monsters in analysers, waardoor contaminatie in FDA-conforme omgevingen wordt voorkomen.
Reagensdosering: Werking bij lage druk (0,05 MPa) bereikt 0,1 ml vloeistofdoseringnauwkeurigheid in IVD-instrumenten met behulp van 10 mm slagunits.
Compacte automatiseringscellen
Optische inspectie: 40 mm slagcilinders positioneren AOI-camera's met instelbare snelheden van 50-200 mm/s, waardoor trillingen tijdens beeldvorming met hoge vergroting worden geminimaliseerd.
Robotische eindeffectoren: Geïntegreerd met collaboratieve robots voor lichtgewicht onderdeelinsertie (25 mm slag, M3 stangschroefdraad) binnen 0,5 s cyclustijden.
Verpakkingsmachines
Hoge-snelheid snijden: 50 mm slagmodellen bedienen messen in film-afdichtsystemen, waardoor sneden in 0,2 s worden voltooid bij 1,0 MPa met hydraulische demping voor schokreductie.
Etikettenuitlijning: 15 mm slagversies met -DZ montage-oren corrigeren labelpositieafwijkingen ≤0,3 mm in farmaceutische blisterverpakkingslijnen.
Casestudy:
Een fabrikant van medische apparatuur verminderde de machinedikte met 42% met behulp van CQ2A12-30DMZ met 4-zijdige sensoren, waardoor de uitvaltijd met 70% werd verkort in cartridge-laadsystemen.
Ondersteuning en services:
Onze product technische ondersteuning en services voor de pneumatische zuigercilinder omvatten:
- Hulp bij het oplossen van problemen voor eventuele operationele problemen
- Begeleiding bij de juiste installatie en onderhoud
- Producttraining en demonstraties
- Garantie-informatie en ondersteuning
- Reparatie- en vervangingsdiensten
Verpakking en verzending:
Productnaam: Pneumatische zuigercilinder
Beschrijving: Een hoogwaardige pneumatische cilinder met een duurzaam zuigerontwerp voor efficiënte prestaties.
Inhoud van de verpakking: - 1 pneumatische zuigercilinder - Gebruiksaanwijzing
Afmetingen van de verpakking: 10" x 4" x 4"
Verzendmethode: Standaard verzending
Verzendkosten: $10,00
