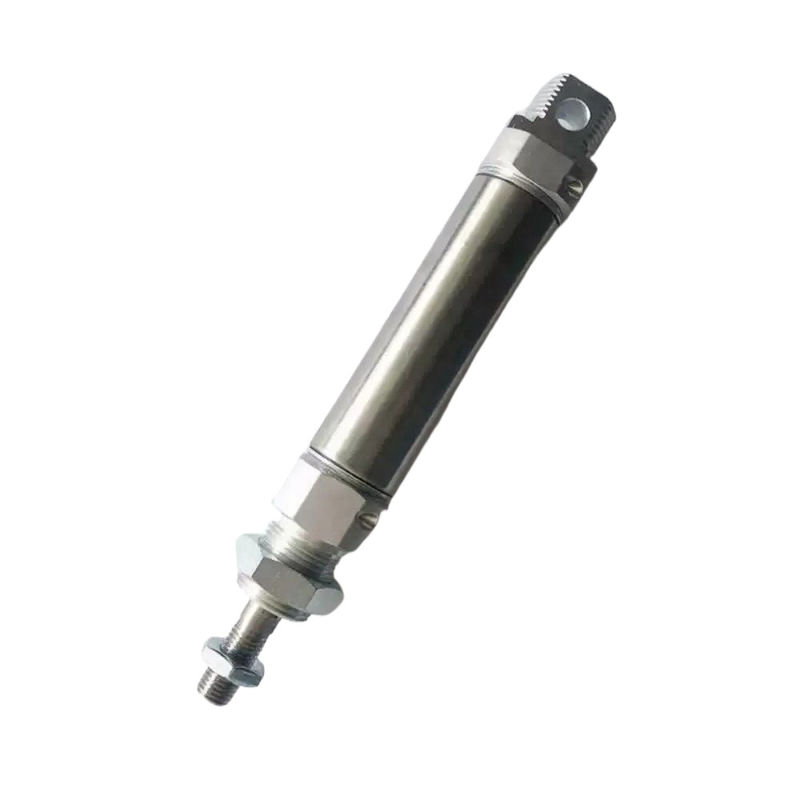

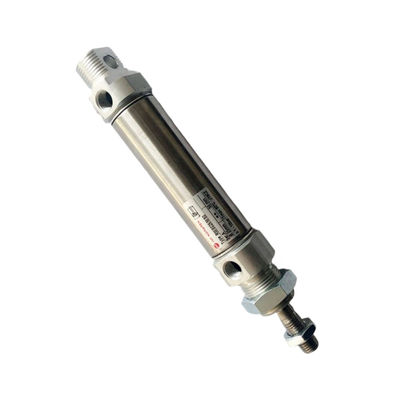

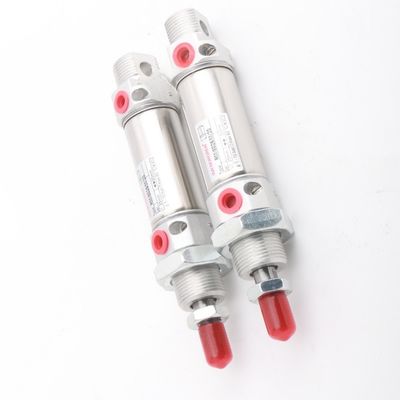

NORGREN cirkelvormige cilinder RM/8010/8012M/8016/M/JM/10/15/20/25/30/50

Boringdiameter:De boringsdiameter van verschillende minicilinderreeksen varieert. Bijvoorbeeld de boringsdiameter van de RM/28000- en RM/8000-reeksen is 10-25 mm;de boringsdiameter van de RA/192000/M-serie is 20-125 mm; en de ec-serie omvat boorddiameter zoals 12 mm, 16 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 63 mm, 80 mm en 100 mm.

Uiterlijk ontwerp:Het heeft meestal een compact ontwerp met een kleine structuur, die zich kan aanpassen aan installatieomgevingen met beperkte ruimte en gemakkelijk kan worden geïntegreerd in verschillende apparaten.

Hoofdcarrosserie materiaal:Er zijn verschillende keuzes zoals aluminiumlegering, roestvrij staal en plastic.de ac/cf-serie kan worden gemaakt van aluminium of kunststof om aan de eisen van corrosiebestendigheid te voldoen, sterkte en gewicht in verschillende toepassingsscenarios.

Actiemodus:Er zijn twee soorten: enkelwerkende en dubbelwerkende.terwijl de dubbelwerkende cilinder de verlenging en terugtrekking van de zuigerstaaf bereikt door afwisselend lucht aan beide uiteinden te leverenZo kunnen bijvoorbeeld de RM/28000- en RM/8000-series enkel- of dubbelwerkend zijn, terwijl series als de RA/192000/M en 32-series dubbelwerkende cilinders zijn.

Drukbereik:In het algemeen is de werkdruk ongeveer 1-10 bar. Bijvoorbeeld is de werkdruk van de cilinder van de serie 32 1 bar-10 bar,en het specifieke drukbereik van verschillende series kan variëren om aan de drukvereisten van verschillende toepassingen te voldoen.

Versnellingsbereik:De snelheid van de zuigerbeweging ligt meestal tussen 10 mm/s-1000 mm/s. Bijvoorbeeld is de snelheid van de cilinder van de serie 32 10 mm/s-1000 mm/s,en kan worden aangepast door middel van methoden zoals het reguleren van de stroomcontrole klep volgens de werkelijke behoeften.

De lengte van de slag:Het slagbereik is relatief breed. Bijvoorbeeld, de slag van de 32 serie cilinder is 5mm-500mm, en de specifieke slaglengte kan worden geselecteerd volgens de werkelijke toepassingsvereisten.

Uitvoerkracht:De uitgangskracht is gerelateerd aan factoren zoals de boorddiameter en de werkdruk. Hoe groter de boorddiameter en hoe hoger de werkdruk, hoe groter de uitgangskracht.voor de cilinder van het model m/50132/25, wanneer de diameter van de boor 32 mm is en de druk 2 bar-10 bar is, is de uitgangskracht 445 N.

Gidsysteem:Sommige serie's zijn uitgerust met verschillende geleidingssystemen, bijvoorbeeld de RA/192000/M-serie heeft drie verschillende geleidingssystemen: RA/192000/N2,.../N4,.../N6,met een vermogen van meer dan 50 W,.

Magnetische zuiger:Veel modellen van minicilinders gebruiken magnetische zuigers, zoals de RM/28000, RM/8000-serie, RA/192000/M-serie, 32-serie, enz.Matching met magnetische schakelaars kan de detectie en feedback van de cilinder positie te realiseren, wat handig is voor geautomatiseerde besturing.

Bufferfunctie:Sommige cilinders zijn uitgerust met een bufferapparaat aan het eind van de slag, zoals een bufferapparaat van synthetisch rubber, dat de inslag van de zuiger aan het eind van de slag kan verminderen,verbetering van de levensduur en de werkstabiliteit van de cilinderBijvoorbeeld, de 7 serie cilinder heeft synthetische rubber buffering aan het einde van de slag.

Installatie:Er zijn verschillende installatiemethoden, waaronder voetmontage, trunnionmontage, voormontage met moermontage, enz.flexibele installatieopties bieden en verbinding met verschillende apparaten vergemakkelijken.

Luchthavenpositie:Sommige series hebben optionele luchthavenposities om een compacte installatie te vergemakkelijken en te voldoen aan de vereisten van verschillende ruimtelijke indelingen en pijpleidingsverbindingen.

Interface grootte:De gebruikelijke interfacedimensies zijn G1/8, M5 enz. De interfacedimensies van de m/6025/25-cilinder zijn bijvoorbeeld G1/8, die gemakkelijk met overeenkomstige luchtleidingen en verbindingen kan worden aangesloten.
