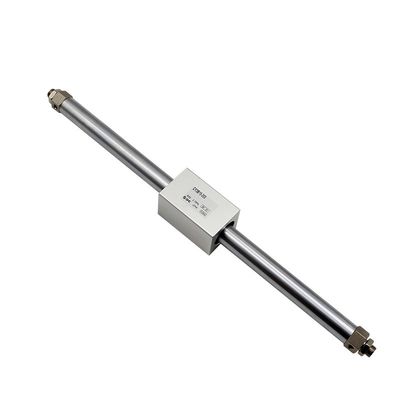

Name: CY1B6H-100 200 300 400 500 SMC Stengelloze cilinder CY1B-serie
Brand: YW DKE TRADING COMPANY
SKU: CY1B6H-100
Availability: InStock

Thuis Producten Zuiger Pneumatische Cilinder

CY1B6H-100 200 300 400 500 SMC Stengelloze cilinder CY1B-serie

Productdetails:

Plaats van herkomst:	China
Merknaam:	SMC
Certificering:	CE
Modelnummer:	CY1B6H-100

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1
Prijs:	Onderhandelbaar
Verpakking Details:	Plastic zak, Doos, Karton, Pallet
Levertijd:	1-7 werkdagen na betaling
Betalingscondities:	T/T, Western Union, PAYPAL
Levering vermogen:	5000 stuks/maand

Contact

Gedetailleerde productomschrijving

Dubbelwerkend Cilindertype:	Verstelbare kussingscilinder	Typ van combinatiecilinder:	Onder druk gezette Cilinder
Werkmedium:	Schone lucht	Werkdruk:	0.1~1.0MPa
Garandeerde druk:	1.35MPa	Kussenslag:	20 mm/32 mm
Portgrootte:	G1/8 G1/4 G3/8 G1/2	Sleutelwoorden:	Pneumatische staafloze luchtcilinder
Model:	Cy1b cilinder, Cy3b cilinder	Handelsmerk:	VPC pneumatische
Markeren:	CY1B6H-100 SMC-staafloze cilinder , SMC-staafloze cilinder CY1B-serie

Standaard slag

Afmeting van de boor ((mm))	Standaard slagtijd ((mm)	Vervaardigbaar Nota: maximale slagspan (mm)
6	50,100,150,200	300
10	50, 100, 150, 200, 250, 300	500
50	100, 150, 200, 250, 300, 350, 400, 450 500, 600, 700, 800, 900, 1000	6000
63		6000

Cy1b Cy3b Magnetisch staafloze pneumatische lucht-pneumatische cilinders

1.CY3B-serie staafloze pneumatische cilinders worden zeer veel gebruikt in automatisering
2Normaal gesproken: 6 mm, 10 mm, 15 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 63 mm
3Gebruik een rubberen kussen van het standaardtype om de cilinder gemakkelijk, veilig en stil te laten werken.
4- Eenvoudiger en variërend monteren.
5.Slide lager type.

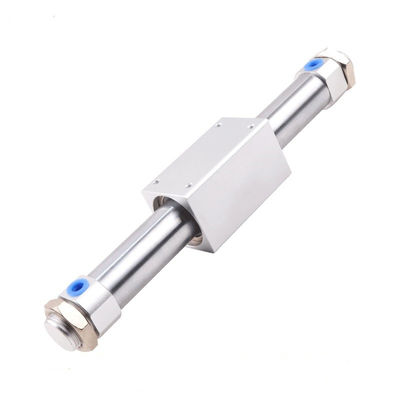

CY1B6H-100 200 300 400 500 SMC Stengelloze cilinder CY1B-serie 0

CY3B magnetische koppelingscilinder zonder staaf, het bereik van rijopties is groot, de slag is groter dan die van een gewone cilinder;het gebruik van kogellagers zorgt ervoor dat de cilinder een excentrieke belasting draagt en soepel kan bewegenDe zuiger heeft geen mechanische aansluiting tussen schuifbalken en de afdichting is uitstekend.

1,Verminderd gewicht
2,Verminderde lengte
3,Op de binnenste en buitenste oppervlakken van de cilinderbuis worden smeermiddelen gemonteerd om de smeerkracht te handhaven.
4,De aanpassingsbout verbetert de slagnauwkeurigheid/herhaalbaarheid. De slagpositie kan worden gehandhaafd met de aanpassingsbout naast de schokdemper geplaatst, zodat een slaginstelling niet nodig is.
5,NPT-draad en G-draad zijn standaard beschikbaar

Afmeting van de boor ((mm))	6	10	15	20	25	32	40	50	63
Werkmedium	Lucht
Bewijs van druk	1.05Mpa
Min druk	0.16	0.16	0.16	0.16	0.15	0.14	0.12	0.12	0.12
Maximale druk	0.7Mpa
Werktemperatuur	-10°C tot 60°C
Snelheid van de zuiger	50-500 mm/s
Kussens	Koffer van rubber
Glijmiddel	Niet vereist
Magneethoudende kracht ((N)	19.6	53.9	137	231	363	588	922	1471	2256

CY3B-serie basismagnetische koppelingscilinder zonder staafProductkenmerken

Productkenmerken	1De slijtvastheid van de ring is 70% hoger dan die van de CYl B-serie, waardoor de draagkracht van de as wordt verbeterd.
	2De slijtvaste ring van speciale hars wordt gebruikt om de smeerkracht en duurzaamheid te verbeteren.
	3De stofdichte ring van het pedaal verminderde de minimale werkdruk met 30%.
	4.De installatiedimensies zijn dezelfde als die van de serie CY1B/R.

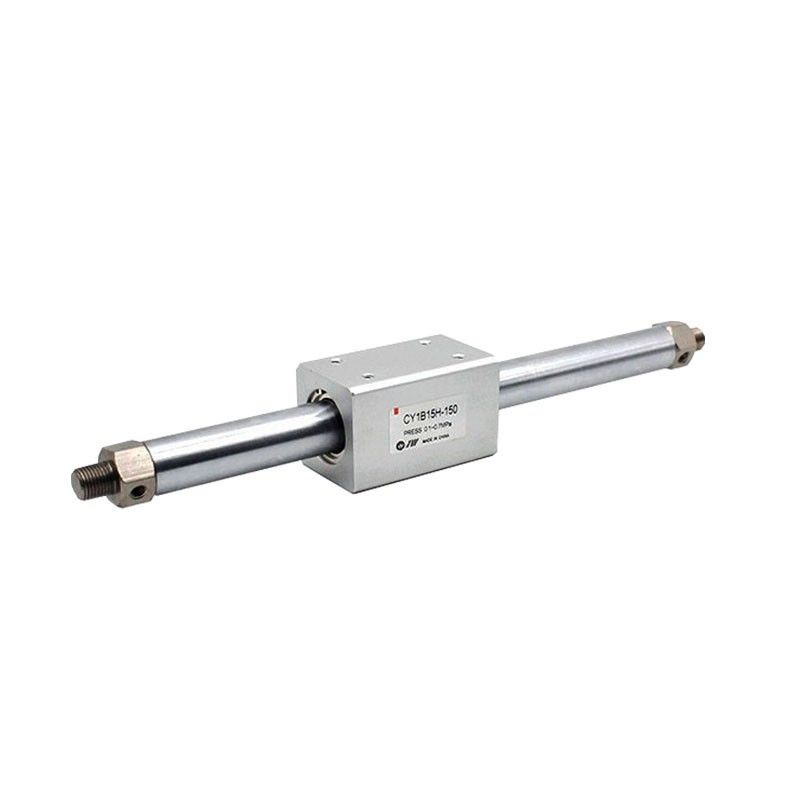

CY1B6H-100 200 300 400 500 SMC Stengelloze cilinder CY1B-serie 1

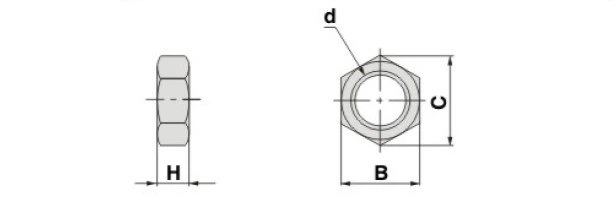

Component	Grootte van de boor (mm)	d	H	B.	C
SNJ-006B	6	M6X1.0	4	8	92
SNJ-016B	10,15	M10X1.0	4	14	16.2
SNJ-020B	20	M20X1.5	8	26	30
SNJ-032B	25,32	M26X1.5	8	32	37
SNJ-040B	40	M32X2.0	10	41	47.3

Installatie en instructie

Installatie en instructie	1.Het vuil in de pijplijn moet worden schoongemaakt voordat de cilinder wordt aangesloten om de innerlijke reinheid van de cilinders te behouden.
	2.Het medium dat door de cilinder wordt gebruikt, moet vóór gebruik worden gefilterd door een filterelement (meer dan 40 μm).
	3.Antivriezingsmaatregelen moeten worden genomen bij lage temperaturen om te voorkomen dat vocht in het systeem bevriest.
	4.Als cytinder lange tijd ongebruikt is gelaten, let op het roestige oppervlak en installeer een stofstop aan de inlaat en de uitlaat
