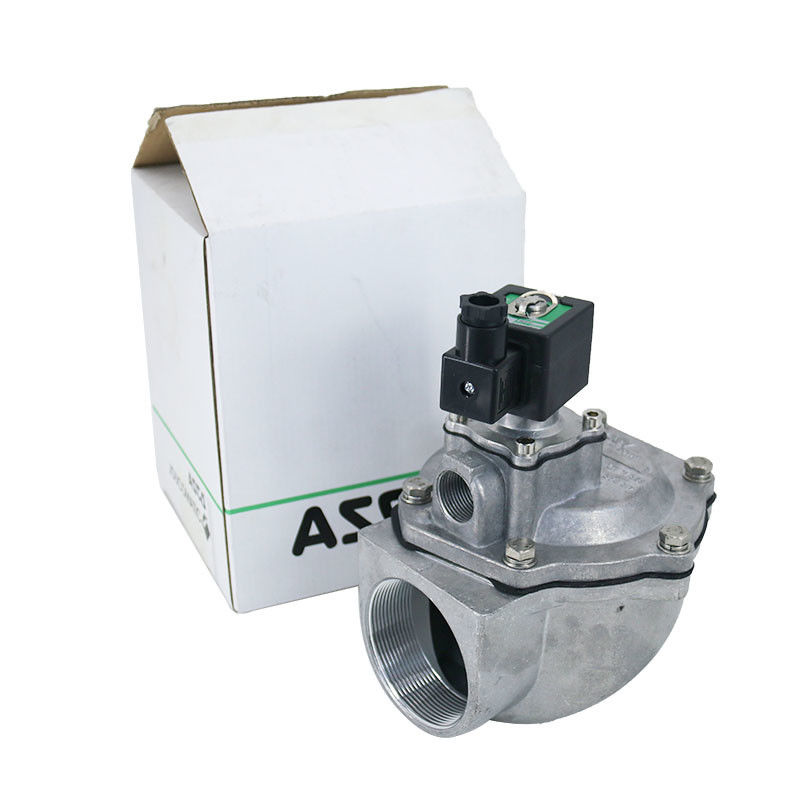

ASCO stofverzamelaar SCG353A051 2,5 inch puls klep

SCG353A051 2 1/2' ASCO vervangingspulsklep DC24V

De 353-serie in aluminium is een reeks diafragmaventielen die geschikt zijn voor stofverzamelapparatuur, met name voor het reverse-pulse-jet-filterreiniging van filterzakken, cartridges, envelopfilters,met een vermogen van niet meer dan 10 kW. Diafragma-impulskleppen zijn bedoeld voor het regelen van luchtpulsen in stofverzamelaars.Deze kleppen maken deel uit van het mechanisme dat de omgekeerde luchtpuls bedient die de filters schoonmaakt.

De belangrijkste afmetingen van SCG353A051 2 1/2' ASCO-diafragmaventiel:

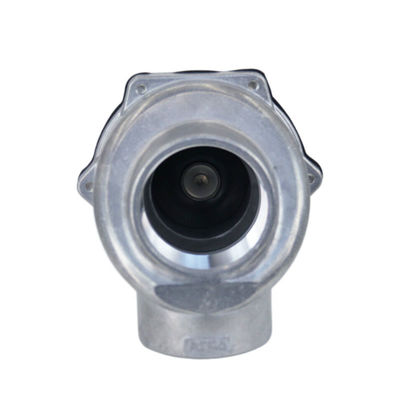

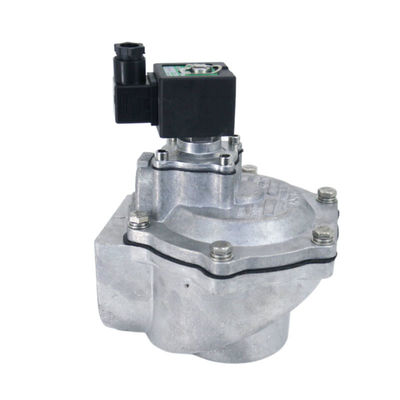

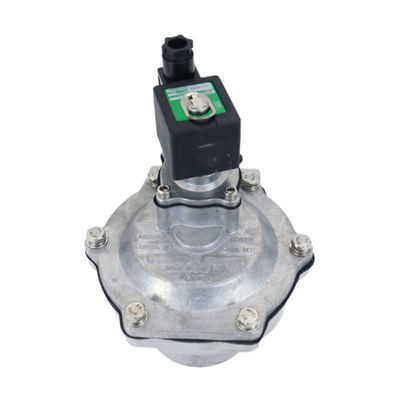

Detail weergave van SCG353A051 ASCO vervangingPulsjetklep:

Technische parameters van ASCO vervangingspulskleppen van de 353-serie:

Alle bijbehorende accessoires worden ook verkocht, zoalsPulsregelaar, Diafragma, magnetospoel en armaturen assemblage.

Werkingsbeginsel van stofverzamelaars van de serie 353:
De twee kamers van de stofverzamelaarventielen zijn met elkaar verbonden door een luchtgang (die kleiner is in diameter dan het pilootventielopeningstuk wanneer dit is uitgerust).De lucht in de bovenste kamer is uitgeput., met een veel snellere snelheid dan de snelheid waarmee lucht door de luchtgang komt, waardoor de luchtdruk in de bovenste kamer aanzienlijk daalt.de hogere luchtdruk in de onderste kamer duwt het diafragma omhoog waardoor een groot volume lucht door naar de onderste kamer en de uitlaat is verbonden met de stofverzamelaarsDeze plotselinge uitbarsting van lucht opblaast de filterzakken of "popt" de filterzakken zodat los opgehoopte materiaal aan de buitenkant van elke filterzak wordt geschud.de druk in de bovenste en onderste kamers gelijk en het membraan keert terug naar zijn oorspronkelijke positieDe stofverzamelaarventielen zijn belangrijke onderdelen om de stofverzamelaarsystemen efficiënt en effectief te laten werken.
