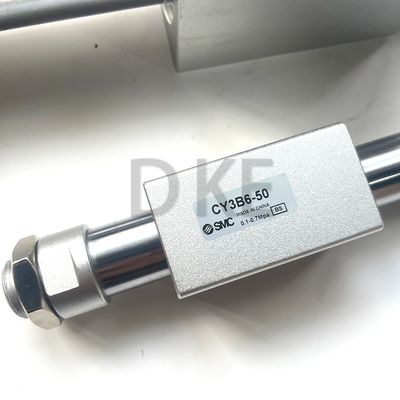

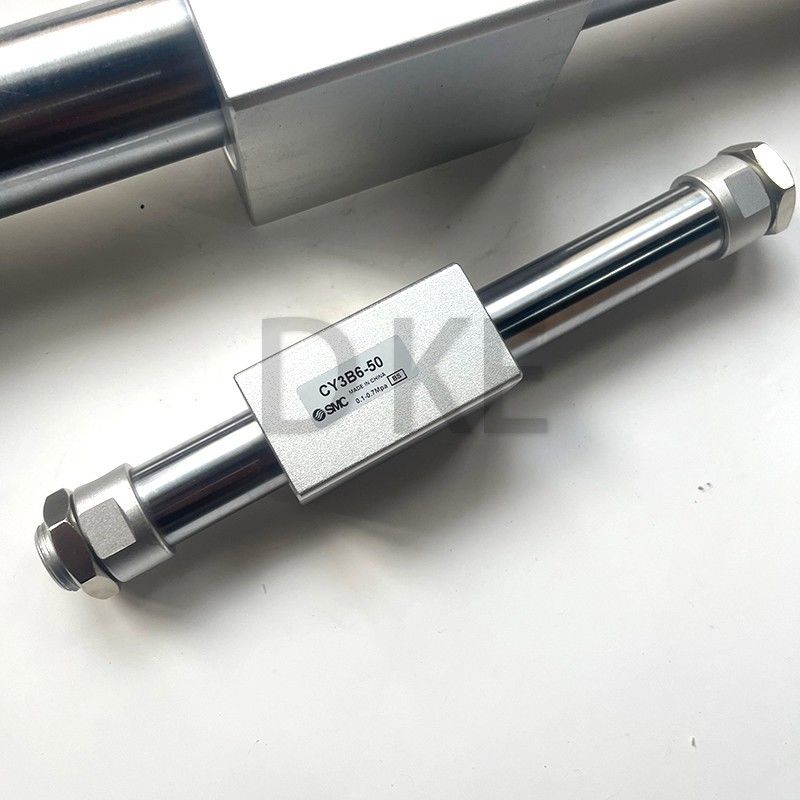

Name: CY3B6-50 zuiger pneumatische cilinder SMC magnetisch gekoppeld stokloze slag 50 mm
Brand: YW DKE TRADING COMPANY
SKU: Cy3b6-50
Availability: InStock

Thuis Producten Zuiger Pneumatische Cilinder

CY3B6-50 zuiger pneumatische cilinder SMC magnetisch gekoppeld stokloze slag 50 mm

Productdetails:

Plaats van herkomst:	China
Merknaam:	SMC
Certificering:	CE
Modelnummer:	Cy3b6-50

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1piece
Prijs:	Onderhandelbaar
Verpakking Details:	Karton /As de klanten vereisen
Levertijd:	1-7 werkdagen na betaling
Betalingscondities:	T/T, Western Union Paypal
Levering vermogen:	5000 stuks/1 maand

Contact

Gedetailleerde productomschrijving

Vloeistof:	Lucht	Max. bedrijfsdruk:	Max. bedrijfsdruk
Zuigersnelheid:	50 tot 500 mm/s	Omgevings- en vloeistoftemperaturen:	-10 tot 60°C (geen bevriezing)
Toepassing:	Industriële automatisering	Boren:	32 mm-320 mm
Type kussen:	Verstelbare buffer/rubber buffer	Materiaal:	Aluminiumlegering
Maximale druk:	1.5MPa	Montage-type:	Voor-/achterflanke
Beschermingsniveau:	IP54/IP65	Snelheidswaaier:	50-800 mm/s
een slag:	50mm-500mm	Spanning:	DC12V/DC24V/AC110V/AC220V
Markeren:	Piston pneumatische cilinder SMC , SMC Magnetisch gekoppelde staafloze cilinder , 50 mm zuiger pneumatische cilinder

SMC Magnetisch gekoppelde staafloze pneumatische cilinder CY3B6-50

SMC Magnetisch gekoppelde staafloze pneumatische cilinder CY3B6-50 Precision High-Strength Piston Rod

De SMC staaf zonder cilinder heeft magnetisch gekoppeld gebruikt industriële sterkte magneten gelegen in de zuiger en de externe drager om een enkele eenheid die zal reizen wanneer aangedreven met luchtdruk te vormen.Het gewicht van het product is verminderd door het opnieuw ontwerpen van de vorm van het lichaam en het hoofdbedekkingstuk en het gebruik van een magnetische koppeling.

Specificaties

Aantekening	Waarde
Een beroerte	50 mm
Boren	6 mm
Vervaardigersreeks	CY3B
Actie	Dubbel.
Maximale werkdruk	7 bar

CY3B6-50 zuiger pneumatische cilinder SMC magnetisch gekoppeld stokloze slag 50 mm 0

Verbeterde smeermethode

Er is een Lube-behouder geïnstalleerd om de smeervasthouding op de zuiger te ondersteunen en een smeerfilm te garanderen (boringsgrootte: ø15 tot ø63).

Stabiel functioneren

Verlenging van de slijtage ring aan de lichaamszijde met maximaal 30% zorgt voor een soepele beweging.

M De specificaties, de magnethoudende kracht en de montage-afmetingen zijn dezelfde als die van het bestaande model van de CY3B-serie.

Max. Gewicht van de verbindingsbeugel aan het lichaam

De CY3B-serie wordt geleid door een externe as (zoals een lineaire gids) zonder de lading rechtstreeks te monteren.Zorg ervoor dat het gewicht niet hoger is dan de waarde in de tabel aan de rechterkant. (Voor verbindingsmethoden, zie het bedieningshandboek.)

Max. Gewicht van de verbindingsbeugel

Model	Maximaal gewicht van de aansluitingsbeugel (Wemax) [kg]
CY3B6	0.2
CY3B6	0.4
CY3B15	1
CY3B20	1.1
CY3B25	1.2
CY3B32	1.5
CY3B40	2
CY3B50	2.5
CY3B63	3

Verticale werking

Het wordt aanbevolen dat de lading wordt geleid door een kogellagers (lineaire leidingen, enz.).die storingen kunnen veroorzakenWanneer de cilinder verticaal of in een hoek is gemonteerd, moet u voor de plaatsing een externe stop enz. gebruiken.de glijbaan kan zich naar beneden bewegen naar het slagpunt vanwege het eigen gewicht of de massa van het werkstuk, gebruik een externe stop, enz., voor het plaatsen indien een nauwkeurige plaatsing vereist is.

Boren grootte [mm]	Model	Toegestaan belastingmassa (Wv) [kg]	Max. werking druk (Pv) [MPa]
6	CY3B6	1	0.55
10	CY3B10	2.7	0.55
15	CY3B15	7	0.65
20	CY3B20	11	0.65
25	CY3B25	18.5	0.65
32	CY3B32	30	0.65
40	CY3B40	47	0.65
50	CY3B50	75	0.65
63	CY3B63	115	0.65
